自动无压风门,在矿井自动化的应用

随着现代化矿井的发展，煤矿设备也不断地升级改造。比如通风设备，如矿井风门，也实现了自动化，及远程控制。大大提高了作业效率。介绍一下煤矿井无压自动风门的概述。

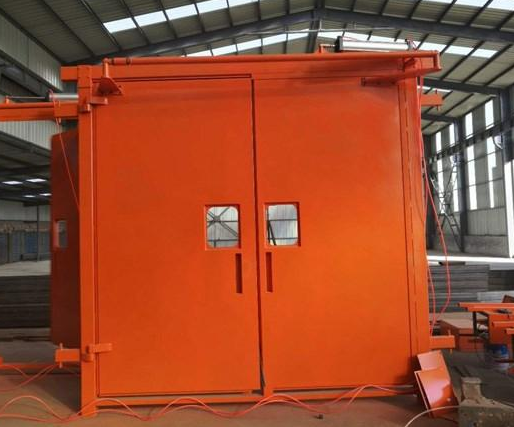

自动无压风门采用压力平衡原理制作，每组风门二道，每道风门为双扇，逆向开闭，克服门扇两侧的风压，并通过连杆和曲柄的作用，将气缸的动力作用到门扇上，实现两扇风门的同时联动，方便省力。

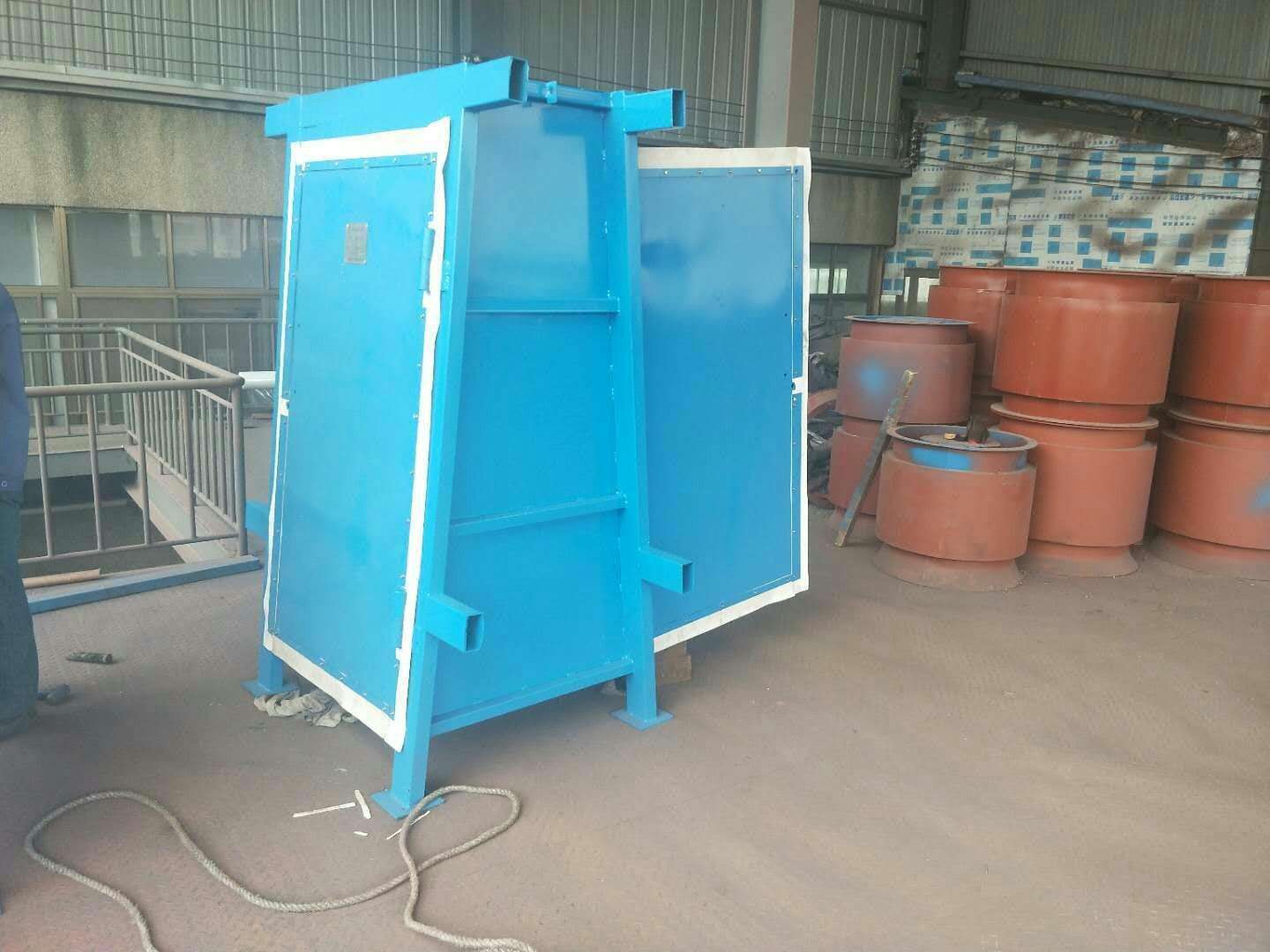

风门门体采用钢结构，具有足够的强度，其中一扇门上设有行人风门，门扇周边采用橡胶带密封，以减少风门漏风量。
自动风门的应用实现了井下主要行车风门的自动化，既提高了通风系统的安全可靠性，又便于车辆通过，提高了矿井的辅助运输效率。
自动控制系统由PLC可编程控制器、各种传感器及检测装置等组成；PLC作为综合计算机与自动化技术共同研发的新一代工业控制器，具有强大的通信和控制功能卩]。PLC可编程控制器通过接近开关检测接受信号传输实现对风门的开闭。

风门自动控制原理

风门动力来自压风管路连接的气动控制箱，核心是可编程序控制器PLC[I]O井下安装时，在每道风门两侧一定距离分别安装了4个激光传感器，当井下作业人员接近一侧风门时，人体遮挡住设在巷道一侧的激光传感器发射端发出的光束，激光传感器接收端因收不到激光束信号，输出端输出信号，表示有人通过，可编程序控制器收到激光传感器发出的信号后，对两道风门的开、闭状态进行判断。若对侧风门处于关闭状态，则发出开门指令，电磁气动阀、气缸动作，风门开启，同时风门墙上的语音LED箱触发，提示“风门打开，请注意安全，并伴随红灯闪烁；另一侧风门墙上同时提示?前方风门打开，请稍后"，伴随红灯亮
无压自动风门的亮点：
控制装置中的防夹人保护：
当行人停留在两扇门间，人体热释红外传感器感知生命体的存在，风门保持开启状态，开始关闭的门将自动打开，防止夹人事故发生。
自动控制装置中的防夹矿车保护
当车辆停留在风门门框下方，激光传感器感知矿车存在，控制风门保持开启状态，防止挤压车辆损坏风门。
无压自动风门中风门防车辆碰撞保护：
风门前后侧均设置复式器，且与风门联动，当一侧风门打开时，另一侧风门将保持关闭状态，该侧风门前后的器均处于状态，当有车辆驶近时，可避免与风门发生碰撞。
