产品简介：

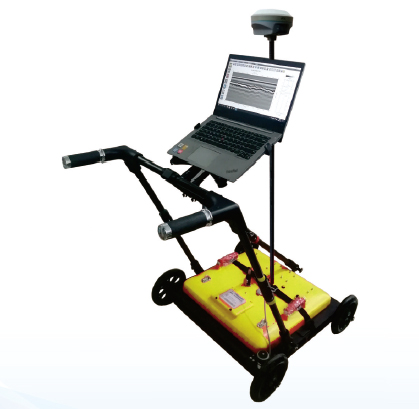

SL-GPR系列数字管线探测雷达是业内第一个具有无线传输功能的系统，采用软件控制的全数字化设计，以先进的高速脉冲发射器和皮秒取样技术为中心，雷达作为一种高分辨率探测技术， 能够快速对地下各种金属和非金属材质的管线进行有效探测和定位， 天线主机一体化设计，低耗高效，使用简单， 操作便捷。
产品优势：
1、普通管线探测仪：
●仅能检测出金属管线，探测非金属管线时，必须借助非金属探头，使用起来比较费力，需要侵入管线内部；
2、管线探测雷达：
●可以探测所有材质的地下管线，也可用于地下掩埋物体的查找，能探测所有材质的管线；
●不依赖由管线感应并辐射的电磁场（很多时候这种电磁场并不存在或无法探测到），不仅能探测金属管线，也能探测非金属或不导电的管线，如PVC管、PE管、水泥管、陶瓷管、电线电缆等。
●还可以用在地质勘察（解决地质分层、地质与环境评价等）、地质隐患探测（河堤、坝基的管涌探测、地质构造探测、地下岩溶探测、建筑基础地下空洞探测、隧道地质超前预报）、公路工程质量检测、水下(淡水)探测和考古等多个领域，适用范围广，功能强大
主要应用：
1.燃气PE管探测
2.下水道污水管探测
3.自来水管探测
4.电力线，电缆线探测
5.输暖管探测
6.各种工业管道探测
7.综合管线探测
主要特点：

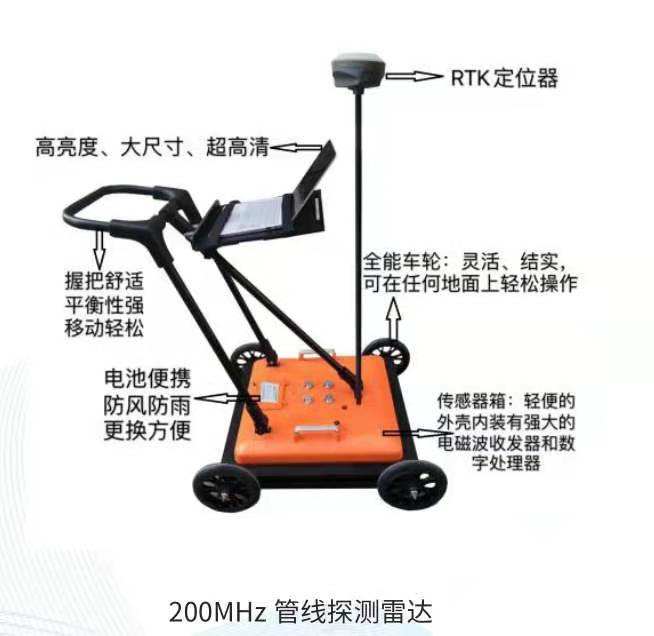

1、主机与天线真正—体化设计，体积小、重量轻
2、参数设置简单，自动增益设置，易于操作
3、配合专用的管线自动识别系统，大大提高工作效率
4、独有的无线数据传输技术，不受线缆干扰，现场使用方便
管线自动识别系统：
管线自动识别系统PARDS是针对地下管线探测专用的自动化分析软件。对采集到的数据进行自动解析，识别管线的深度、位置和材质，并以列表或图表 方式与用户交互，简化了处理过程，极大提高了工程效率。
技术特点：
1、一体化设计，体积小、重量轻、功耗低
2、可运行于WINOOWs等多种平台
3、实时采集软件GprView数据处理软件
4、专用的管线自动识别系统PARDS
5、可区分金属和非金属管线
6、实时采集现场定位管线位置
软件功能：
1、减去参考值、滤波、背景噪声处理、自动增益设置、增益调整 、自动层位识别
2、介电常数计算和深度
3、调整深度坐标的起点
4、测量任意两点深度
5、管线自动识别系统
主要产品系列及雷达天线频率：
|
天线类型 |
天线主频 |
探测深度 |
应用 |
|
一 体 化 天 线 |
200MHz |
0-8m |
浅层、工程、市政管线、环境勘查等 （根据管线深度和管径大小的不同选择合适频率的雷达） |
|
400MHz |
0-5m |
||
|
600MHz |
0-2m |
||
|
900MHz |
0-0.8m |

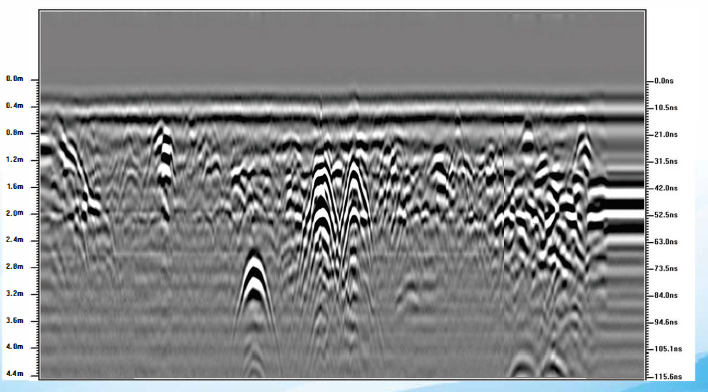

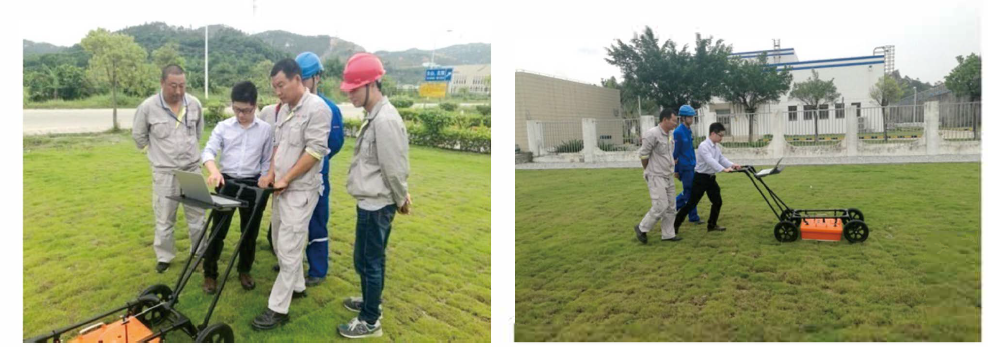

地下管线探测雷达系统应用实例
1.市政管线探测
2. 供水管线探测
3. 城市排水管线探测
4. 天然气管线探测
性能指标：
|
雷达主机 |
|||
|
采样频率： |
50k～285kHz可调 |
水平滤波器： |
叠加、背景去除 |
|
扫描速率： |
6～480扫描/秒，可选 |
系统: |
具有位置自动伺服系统，便于信号的准确接收 |
|
时窗范围： |
5ns～1us，连续可调 |
雷达信噪比： |
> 110dB |
|
采样点数： |
512 ～ 8192样点/扫描可选 |
工作温度： |
-30℃～+70℃ |
|
整机功耗： |
＜6 W |
储存温度： |
-40℃～+80℃ |
|
最小采样间隔: |
＜2ps |
工作电压： |
12V |
|
测量方式： |
逐点测量、距离触发测量、连续测量三种测量方式 |
电流: |
0.5A |
|
显示方式： |
伪彩图、堆积波形或灰度图 |
无线数据传输距离： |
不小于20 m |
|
连续工作时间： |
≥10小时 |
有线通讯： |
以太网，100Mbps |
|
滤波器： |
垂直滤波器－低通和高通可调 |
质量： |
≤5KG |
配置清单
|
序号 |
名 称 |
规 格 |
单位 |
数量 |
说 明 |
|
1 |
雷达主机 |
|
台 |
1 |
含包装箱、收发组件 |
|
2 |
超宽带天线 |
|
套 |
1 |
主机内置天线 |
|
3 |
雷达采集软件 |
|
套 |
1 |
|
|
4 |
雷达数据处理软件 |
|
套 |
1 |
|
|
5 |
电池 |
|
块 |
1 |
|
|
6 |
专用充电器 |
|
套 |
1 |
|
|
7 |
综合控制电缆 |
|
根 |
1 |
|
|
8 |
笔记本电脑 |
|
台 |
1 |
|
|
9 |
GPS |
|
台 |
1 |
|
|
10 |
推车 |
|
台 |
1 |
|
