 AW25气动执行器  产品简介

GTD(GTE)气动执行器结构特点 1）、挤压成型的铝合金缸体，经硬质氧化处理，表面质一坚硬，耐磨性强。 2）、紧凑的双活塞齿轮、齿条式结构，啮合精确，传动平稳，安装位置对称，输出扭矩恒定。 3）、活塞、齿条和输出轴的活动部位均安装F4导向环，实现低摩擦，长寿命，避免金属间的接触。 4）、缸体、端盖、输出轴、弹簧、紧固件等均经防腐处理。 5）、单气控型执行器的弹簧经预压后安装，可安全、方便的拆卸和组装。 6）、执行器在全开和全关位置均可准，确保执行器间的互换性和方便安装电磁阀、限位开关等附件。 8）、输出轴的安装连接孔有多种形状（四方孔、轴键孔、扁孔）供选择 9）、外形美观而精巧，重量轻，具有防水密封结构0）、有常温型、高温型、低温型。

GT(GTE)角行程气动执行器，GTD气动头零部件 序号 名称 数量 序号 名称 数量 1 缸体 1 13 端盖用密封圈 2 2 活塞 2 14 活塞减磨环 2 3 旋转轴 1 15 O形密封圈 2 4 端盖 2 16 活塞轴瓦 2 5 端盖(GTE) 217 六角螺母 2 6 轴用弹性挡圈 1 18 平垫圈 2 7 轴用上垫圈 1 19 O形密封圈 2 8 O形密封圈 1 20 调节螺栓 2 9 轴用上减磨环 1 21 内六角螺钉 4 10 轴用中垫圈 1 22 弹簧 /弹簧座 8-12 11 轴用下减磨环 123     12 O形密封圈 1 24

耗气量计算 双作用型计算公式 V：(A+B)M V：耗气量N1/mim(N升/分) 单作用型计算公式 V=A((P+I01.2)÷98)M P：气源压力KpaG(表压) 注：将 MPa转换成KPa乘以1000 将 bar转换成KPa乘以100 M：活塞每分钟往复次数

执行器的选用

选用气动执行器时，在已确定阀门的扭矩上再增加安全值。水蒸气或非润滑的液体介质增加 25％安全值；非润滑的浆料液体介质增加40％安全值；非润滑的干气介质增加60％安全值；非润滑用气体输送的颗粒粉料介质增加100％安全值；对于清洁、无摩擦的润滑介质增加20％安全值(本公司推荐)。

选用双作用式执行器时,根据气源工作压力,查找双作用式扭矩表，可得到准确的 GTD型号，例如：气源压力只有5bar，控制一个需要扭矩200N.m球阀,介质为非润滑的水蒸气,考虑到安全因素,增加25％安全值等于250N.m，首先按表查找气源压力5bar，然后沿该列垂直查找等于或相近的扭矩数据，选272N.m，再沿该行向左查找其型号，选择GTD125型。

选用单作用式执行器时，查找单作用式扭矩表，先查得弹簧复位终点，再查气源工作压力终点，气源压力扭矩应该大干弹簧复位扭矩，可得到准确的 GTE型号，例如：气源压力只有4bar，控制一个需要扭矩100N．m蝶阀，介质为非润滑的干燥气体，考虑到安全因素,增加60％安全值等于160N.m,首先按表查找弹簧复位终点得到相近扭矩166N．m,然后沿该行向左查找气源压力4bar的终点扭矩196N．m，正好气源压力扭矩大于弹簧复位扭矩,再沿该行向左查找其型号,选择GTE160型。

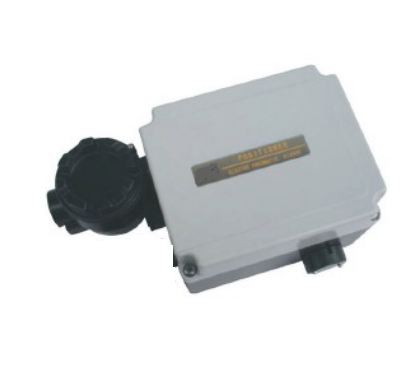

AW25气动执行器产品特点
2、磁电组件部分采用新型动圈结构，可靠、稳定、线性好。
3、除接线盒外，在危险性区域现场可打开壳盖进行调整及检修。
4、量程、零点调整钮采用手轮式，调整方便、并带有锁定装置。
5、配有与各类型执行机构相配的安装板及附件，故安装容易、调整方便。

7、结构紧凑，精密可靠 本产品零部件精密压铸，外形及内部结构制作工艺精致，各机构经优化组合的，整机结构紧凑，采用不锈钢紧固件和可以的喷朔工艺处理.可以可以标志的性等，具备了良好的防腐性能。  8、本执行器可根据要求.附采用活动可调节阻尼机构，使具有输出流量可调的特点。
综合以的技术性能特点，故HEP系列执行器可满足不同的类型单.双作用，正.反作用的各类气动执行器要求。
