矿用FQW30-50/CK风动齿轮潜水泵使用说明
风动潜水泵图解，齿轮风动潜水泵，风动排水泵，风动污水泵，FQW30-50/CK风动齿轮潜水泵,风动齿轮泵型号
温馨提示：由于材料价格浮动不定，产品所标价格非产品售价，不支持网上销售；因产品生产批次、具体型号不同，以上图片仅供参考，详情可找我们的销售人员进行具体核实。

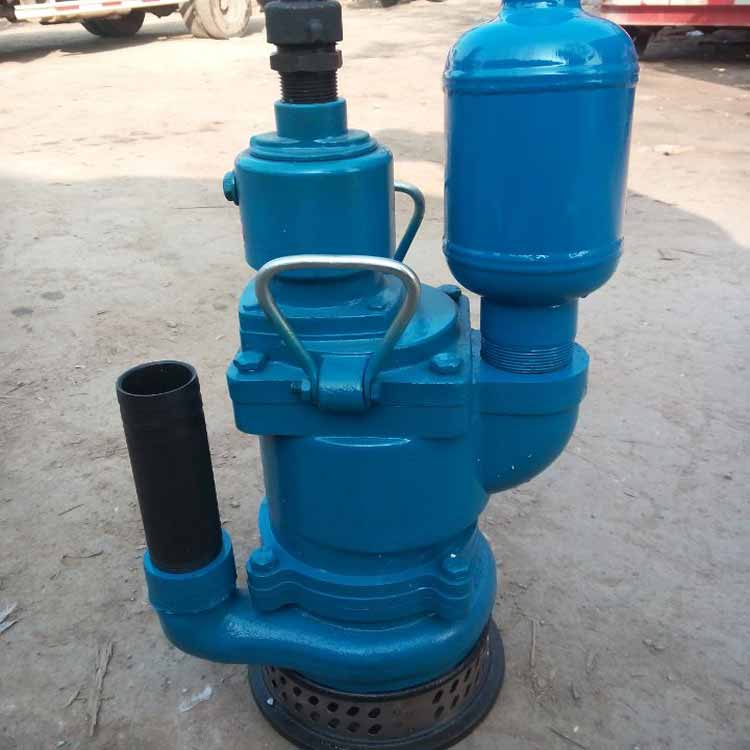

矿用FQW30-50/CK风动齿轮潜水泵部分：
由泵体、叶轮、泵座等组成。离心泵采用半开式离心旋涡复合式叶轮，旋流泵采用半开双向倾斜式叶轮，叶轮装在转子轴上，拧紧叶轮螺母，装上泵体、泵座，放入水中，转子带动叶轮旋转，在离心力的作用下，水流压入泵体的涡道内，并顺着出水管排出。两种叶型实测比对流量扬程曲线升高，轴功率曲线下降，泵效率显著提高。
油雾器部分：由油雾器壳、油雾器杆、调油阀芯等组成，油雾器装在顶盖上，壳内装满润滑油。
管接头部分：由进风组合接头和出水弯头两部分组成。进风组合接头安装在进风口处。
消声器部分：消声器是由钢板冲压焊接而成，装在排气口处。
矿用FQW30-50/CK风动齿轮潜水泵型号：
额定流量 m3/h：20
额定扬程m：70
大流量m3/h：40
关闭扬程m：110
额定耗气量m3/h：300
适用工作气压MPa：0.4～0.7
大通过颗粒mm：12
进气口径mm：25
出水口径mm：38
矿用FQW30-50/CK风动齿轮潜水泵气动马达结构紧凑，零部件少；外形体积小、重量轻，可靠性好，装配、维护容易。如通过输入部分的节流阀，可实现无极调速；可快速（瞬时）起动与停止，运转平稳，无超载引起的损坏情况。气动马达可以控制各运动部位的摩擦发热，能自冷运转，在易起火、易爆炸、易锈蚀的恶劣工矿场合使用安全可靠。
矿用FQW30-50/CK风动齿轮潜水泵系列矿用水泵是各种气动马达作为同轴原动机的新型排水机具。
