矿用风门气控装置原理,风门控制闭锁特点

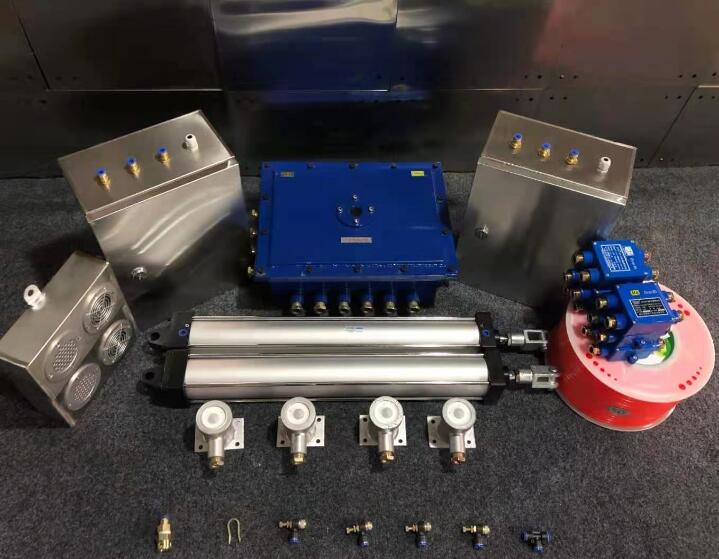

无压风门气控装置原理
（1）原理：在原风门气控装置的基础上并联出一组开关风门气源，通过气控阀来达到开关风门的目的。
（2）安装：在通车风门前后适当位置，顶板上安装气控阀，通过气控阀上焊接的控制气控阀的装置，实现拉动钢丝绳控制风门开启、关闭的效果。
（3）操作方法：井下车辆行至风门前，在驾驶室内拉动钢丝绳来控制风门的开启和关闭按钮，如图
主要特点：
1、门扇为钢制结构，强度大。
2、密封严密、漏风量小。
3、关闭平稳、安全可靠。
4、人车过后能自动关闭。
5、 结构简单，易维护。
适用条件：
无严重滴水和溅水的井上下环境；有1性气体和煤尘的矿井；有煤（岩）和瓦斯（二氧化碳）突出性危险的矿井。
图 4 风门控制系统示意图
4 无压铁质平衡风门的现场应用
4.1 成庄矿从 2009 年起，开始引进和试验无压铁质平衡风门，至今已得到很大发展。始终坚持在矿井发展的基础上，结合现场情况，实现了“保安全、高质量、提效率”的目标。
人员操作简单方便。人员通过风门时，按下 “开”按钮，待风门打开后，人员进入风门中间，按下风门另一侧控制箱上的“关”按钮，该风门即可关闭，同理通过另一道风门。
提高运输效率，减少胶轮车司机频繁上、下车开、关风门。胶轮车通过门时，司机操控车辆以≯
10km/h 到达3道风门（近端）外拉线闭锁处，拉下 “开”拉线，待风门完全打开后，车辆以≯10km/h 进入风门，到达风门中间司机侧拉线闭锁处，拉下 “关”拉线，关闭车身后方的风门，待车身后方风门完全闭合后，再拉下“开”拉线，打开车身正面的第二道风门，待车身正面风门完全打开后，车辆以≯ 10km/h 驶出第二道风门，到达第二道司机侧拉线闭锁处，拉下“关”拉线，关闭第二道风门，车辆正常行驶离开。
提高防火性能，保障安全生产。铁质风门具有防火功能，风门自重具有一定的防灾、抗灾功能，可有效防止事故带来的财产损失及人员伤亡。
4.2 在应用过程中，由于风门尺寸、供风系统、机械摩擦等因素，为了保证安全生产，需要注意以下问题：
（1）风门尺寸越大，风门重量越重。在安装风门时，减少人工搬运；安装风门扇时，一次起吊到位，严禁出现多次起吊，保证风门安装的安全性。
（2）控制风门供风质量。风门供风气源出自矿井供风系统，要在风门气源进口处设气水分离器，能够有效地阻止矿井供风系统中的残渣水珠进入到风门的控制系统中，出现堵塞管路的现象。
符建宏：矿井瓦斯抽放参数对影响半径的数值模拟
（3）风门控制系统保养维护。通常情况下，风门使用过程中受各部件摩擦因素影 （下转 34 页）时，随着预抽时间的增加，煤体内压力减小的区域逐渐往煤体深部转移，而钻孔的有效抽放半径同样增加。
