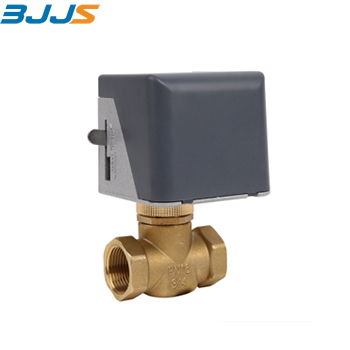

VA7010系列风机盘管电动阀适用于风机盘管水流的通断控制。阀体为黄铜锻造，驱动器利用磁滞同步电机为动力。通电打开阀门，断电后由弹簧复位（及断电后阀体自行关闭）并配有手动开阔操作机构，是中央空调系统普遍采用的电动阀之一。
技术参数
|
驱动电机： |
磁滞同步电机 |
阀体承压： |
1.6MPa |
|
功率消耗： |
≤7.5VA |
允许压差： |
≤0.2MPa |
|
启闭时间： |
开约10秒，关闭5秒 |
适用介质： |
冷水、热水 |
|
阀体连接方式： |
ZG内管螺纹（可定制） |
适用介质温度： |
2℃-95℃ |
|
行程（理论值） |
4.0mm |
适用环境温度： |
0℃-60℃ |
|
驱动器工作电压： |
220VAC、50Hz/60Hz（有AC24V、110V可供选择） |
||
主要材料
|
阀体 |
黄铜（锻造） |
密封材料: |
特种橡胶 |
驱动器盖： |
阻燃ABS工程塑料 |
|
阀杆 |
304不锈钢 |
驱动器底盘 |
压铸铝合金 |
安装调试
1、安装前必须仔细阅读说明书，切断有关电源并必须由专业人员进行安装。
2、水流方向必须同阀体上的箭头相同。
3、阀体须位于风机接水盘上方，以保证出现水滴时落入接水盘中。
4、阀体及驱动器必须安装在垂直方向±60o范围内，其上方应至少有30mm空间用于拆装，与周围管道、设备、建筑物必须保持足够的维修操作空间，同时必须安装在维修人员通过检修孔能触及到的地方。
5、两只及两只以上的电动阀不能并联，如果确需并联要用继电器进行隔离。
6、阀体安装完毕并与管路通过试压后才安装驱动器。
7、若驱动器已经装到阀体上，那么在安装调试过程中绝对不能对驱动器施力，否则会损坏驱动器。
8、驱动器不能用保温材料包裹，否则影响其散热。
9、驱动器必须通过不小于1.5mm2的导线进行可靠接地，其他路线应符合电工有关标准。
10、安装完毕并检查正确无误后你，进行无水通电调试。至少应观察驱动器的三个完整运行周期，确定所有部件正常和正确为止。
11、经过无水调试合格后，再进行通水调试，系统上下水的压差必须严格控制在0.13MPa以内，以保证电动阀对水流开关的有效性。
