荣启煤矿避难硐室门,避险硐室防爆门闭锁机构

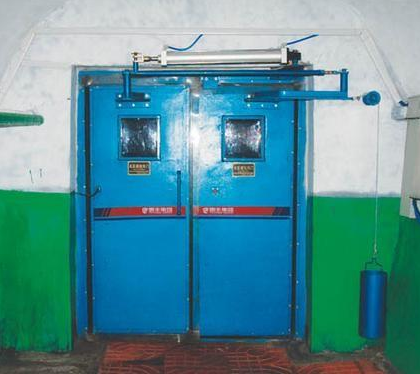

避难硐室的防护密闭门结构1保证能够抵抗2冲击波对硐室结构和系统的破坏，同时可以抵抗3 + 煤尘2产生的瞬时高温。防护密闭由门框和门体组成，门框为具有中空部的长条框形，长条框形可为槽钢组焊成的框形架构，四周分别设有向外延伸的紧固条，门体为长方形板状结构，门体的主体大于门框的中空部，从主体上延伸有凸起部为盒式板筋结构，其内部可充填保温材料，用以承受2冲击的变形，并可隔绝高温烟气和实现良好的密封。门体上设有应急逃生门，避免了密闭门被堵塞后的人员出入困难，逃生门上设有观察窗，保温效果好。
该防护密闭门闭锁装置主要由手轮转轴组、齿轮传动组、多连杆机构、锲型垫块机构、限位机构等构成，见图 6。防护密闭门的两侧均设置手轮，可实现硐室内外开闭的功能。手轮转轴组由手轮、转轴、转轴座等组成; 齿轮传动组由一定传动比的主动小齿轮和从动大齿轮组成; 多连杆机构由短连杆、左右连杆4组、转动块依次铰接而成。
1—大齿轮; 2—小齿轮; 3—短连杆; 4—左连杆4组; 5—转动块;
6—自润滑轴承; 7—锲形块; 8—右连杆4组。
图 6 闭锁机构示意图.
门的开闭方式: 门闭锁时，给手轮组施加顺时针方向外力矩，手轮组转轴带动小齿轮转动，小齿轮带动齿轮座上的大齿轮转动，大齿轮再带动与其铰接的2 个短连杆平面运动，2 个短连杆各自驱动从动的左、右连杆4组运动，左、右连杆4组牵引与其铰接的左、右各 3 个转动块围绕固定点转动，形成了一个联动的多连杆六点锁紧机构，6 个转动块一端的自润滑轴承同时沿着 6 个锲型垫块的斜面滚动，直至被锲型垫块的台阶限位，从而实现了整个闭锁的过程。开启门时，就是给手轮施加6针方向外力矩，过程同上。
闭锁机构的设计采用齿轮传动带动联动多连杆六点锁紧机构，即: 小齿轮带动大齿轮省力机构和六点锁紧机构的自润滑轴承沿锲型垫块斜面滚动，摩擦阻力小，使得该门开闭灵活。通过主动小齿轮与从动大齿轮传动比的合理匹配，省时省力。齿轮传动机构还起到了锁紧防松的作用: 门闭锁时，在有外力干扰，小齿轮小角度范围转动的情况下，不会带动从动大齿轮较大行程，从而对六连杆运动行程影响
·42· 较小，5地保证了防护密闭门锁紧可靠。并通过限位销在大齿轮条形槽中滑动，控制大齿轮转动的行程，从而控制和调节整个闭锁机构的行程，避免多连杆机构平面运动的死点位置。
避难硐室门维护与管理
1、 防护密闭门和密闭门内应悬挂或张贴简明、易懂的使用说明，指导避险矿工正确使用。
2、 用户应指派使用和维护防护密闭门和密闭门，使用和维护人员应详细阅读《产品使用说明书》。
3、 使用单位应定期进行维护和检查，定期检验铰链转动是否灵活、密封条是否缺损、密封子口是否变形、锁紧装置是否灵活可靠、观察窗是否损坏。
4、 经检查发现防护密闭门和密闭门不能正常使用时，应及时维护处理。
5、 密闭门两侧面板均采用不锈钢材料，内4加强筋板。
6、 防护密闭门和密闭门门框四周密封槽内镶有防火密闭条，门扇四周带有密封子口。
7、 防护密闭门和密闭门有一个观察窗，由9度钢化玻璃构成，能够抗击0.3兆帕以上的冲击波。
