SL-6000管道声纳检测系统
- 价 格：
面议 /
- 供 应 地：湖北省武汉市
- 发布公司：武汉世隆科技有限公司
- 产品型号：
- 品 牌：世隆科技
- 发布日期：2021/9/22 14:09:24
- 联系人QQ：2902887902
详细说明
产品简介：

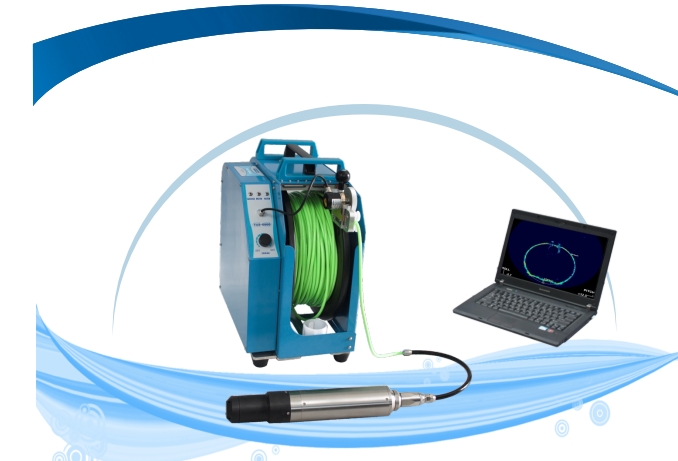

SL-6000管道声纳检测系统是利用声波反射原理对水下物体进行探测和定位识别，可对充满液体的管道进行检测，获得管道内部破损、淤积等数据，是目前先进的管道检测评估设备。主要用于带水管道（满水或2/3以上水位）、检查井或地下空洞检测，自动分析提取内壁轮廓，建立三维模型，并进行量化分析。能够准确判定较多数结构性缺陷（破裂、变形、支管暗接、脱节等）和功能性缺陷（沉积、障碍物、残墙、坝根等），自动测算淤积量并生成管底沉积状态纵断面图，通过搭配扩展部件，可实现视频与声呐结合，实现（水上水下）综合检测。
声纳原理：
声纳探头具有一个可旋转的超声换能器,换能器投射声波到管道壁，并接收回波。换能器在1秒内完成360度连续扫描，每一个360度都会有400个发射/接收的周期,波束角度为0.9度，每一个发射/接收周期采样250点。
技术特点：
1.1秒内完成360°连续实时扫描
2.软件界面友好,易于操作
3.数据和图像直接存储在硬盘里
4.内置倾角和转角传感器
5.内置电缆计数器接口
6.自动检测管道轮廓
SonarProf管道声纳专业分析软件：
1.支持管道截面图动画播放，管道360度全景展开(图1)
2.自动生成管道三维模型，沉积和缺陷一目了然(图2)
3.支持淤泥量分析，量化数据更精确(图3)
4.自动报表生成，高效率制作报告(图4)
系统组成：
技术参数：
|
声学频率
|
2MHz
|
接收带宽
|
500KHz
|
|
波束宽度
|
0.9deg( -3db ,圆锥形波束)
|
采样率
|
60MHz
|
|
横向分辨率
|
0.5mm(管道半径125mm)
|
角度分辨率
|
0.9度
|
|
检测半径
|
125mm
|
发射脉冲宽度
|
4-20us
|
|
检测半径
|
6000mm
|
显示模式
|
360度覆盖
|
|
工作深度
|
水下深度1000m
|
电源
|
220v或可选专用充电电池
|
|
设定范围
|
125,187,250,375,500,750,1000,1500,2000,3000,4500,6000
|
配置清单：
|
序号
|
名称
|
数量
|
|
1
|
声呐主控
|
1
|
|
2
|
探头
|
1
|
|
3
|
漂浮筒
|
1
|
|
4
|
手动电缆盘
|
(标配120米，可定制)
|
|
5
|
声呐三维软件（选配）
|
1
|
|
6
|
声呐便携式电源
|
1
|
|
7
|
航空机箱
|
1
|
|
8
|
U盘
|
1
|
|
9
|
合格证
|
1
|
|
10
|
说明书
|
1
|
武汉世隆科技有限公司是一家专业致力于岩土工程、市政、环境、海洋等检测技术及相关仪器设备研发、生产和销售，提供无损检测设备与监测系统方案的科技型企业，公司拥有强大的研发实力，以华科博士为核心的研发团队，稳定扎实的生产服务队伍，完善的售前售后服务体系，为客户提供专业、细致的技术支持和服务。
凭借强大的研发实力和卓越的服务品质，公司先后与中铁集团、中交集团、中建集团、华中科技大学、武汉大学、湖北省建科院、广东省建科院、杭州市政、武汉市政、广州市政等在内的数百家大型企业、科研院校、市政机构等建立起了长期的合作关系，为国家基础工程建设做出了突出的贡献
公司获得多项国家发明专利、实用新型专利和软件著作权，积极参与行业技术规范的编写，获得多种表彰和荣誉，我们将致力于研发高新技术，推出更多优质产品，为用户提供优质的技术和服务，以科技立身，以诚信为本，为社会创造价值，用严谨、求实、科技、创新，打造行业知名品牌。
主营产品：无人船、地质雷达、地下管线探测仪、管道机器人、潜望镜、水下机器人，混凝土超灌监测仪等
