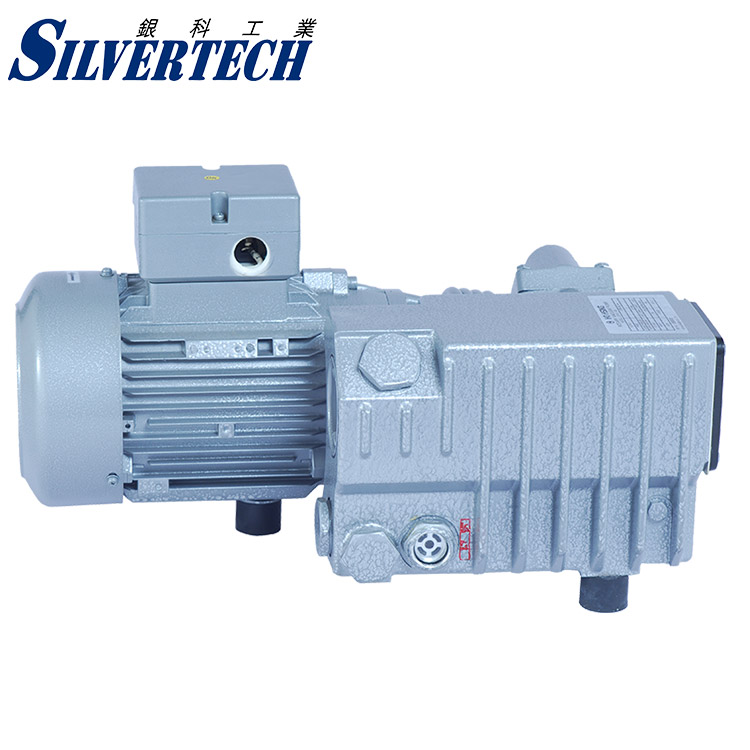

工业用真空泵-台湾进口旋片式回油式静音负压泵
| 保护等级 |
IP54 (Motor) |
||
| 绝缘等级 | F class (155℃) | ||
|
适用电压/频率 |
1 | 50Hz | 1 Phase 100 ~ 120 / 200 ~ 240 V |
| 60Hz | |||
| 5 | 50Hz | 1 Phase 100 ~ 120 / 200 ~ 240 V | |
| 60Hz | |||
| 2 | 50Hz | 3 Phase 200 ~ 240 / Y 380 ~ 440 V | |
| 60Hz | |||
| 安装方向 |
|
||
单相
| 型号 | 相数 | 电压V | 频率Hz | 额定输出kW | 额定电流Amps | 压力mbar(*1) | 抽气速率m3/h | 噪音dB(A)(*2) | 油容量L | 重量 |
| CP10-410 | 1 |
100 ~120 / 200 ~ 240 |
50 | 0.76 | 13.07/10.38 | 20 | 20 | 72 | 0.5 | 25.3 |
| 60 | 0.92 | 6.7/5.23 | 24 | 72 | ||||||
| CP10-510 | 50 | 0.76 | 13.07/10.38 | 2 | 20 | 72 | 0.5 | 25.3 | ||
| 60 | 0.92 | 6.7/5.23 | 24 | 72 | ||||||
| CP10-450 | 1 | 200 ~ 240 | 50 | 0.76 | 6.5 | 20 | 20 | 72 | 0.5 | 24.4 |
| 60 | 0.92 | 4.8 | 24 | 72 | ||||||
| CP10-550 | 50 | 0.76 | 6.5 | 2 | 20 | 72 | 0.5 | 24.4 | ||
| 60 | 0.92 | 4.8 | 24 | 72 |
注 : 1. 泵吸入口的压力值。
注 : 2. 噪音值为距离1M丶4点量测平均值。
三相
| 型号 | 相数 | 电压V | 频率Hz | 额定输出kW | 额定电流Amps | 压力mbar(*1) | 抽气速率m3/h | 噪音dB(A)(*2) | 油容量L | 重量kg |
| CP10-420 | 3 | 200 ~ 240 / 380 ~ 440 | 50 | 0.76 | 3.3/2.2 | 20 | 20 | 72 | 0.5 | 21.9 |
| 60 | 0.92 | 3.0/1.7 | 24 | 72 | ||||||
| CP10-520 | 50 | 0.76 | 3.3/2.2 | 2 | 20 | 72 | 0.5 | 21.9 | ||
| 60 | 0.92 | 3.0/1.7 | 24 | 72 |
注 : 1. 泵吸入口的压力值。
注 : 2. 噪音值为距离1M丶4点量测平均值。
特性曲线
安装尺寸图
|
Model 机型 |
A | B | C | D | E | F | G（吸入） | H（排气） |
| CP10 1Φ | 431 | 249 | 200 | 237 | 147 | 3-M8 | PF1 |
Φ70 |
|
CP10 3Φ |
