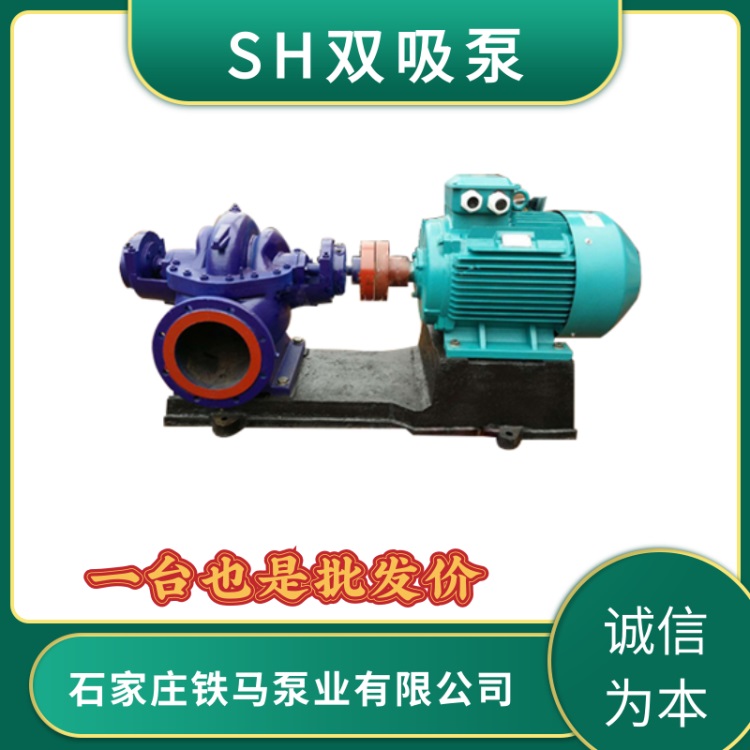

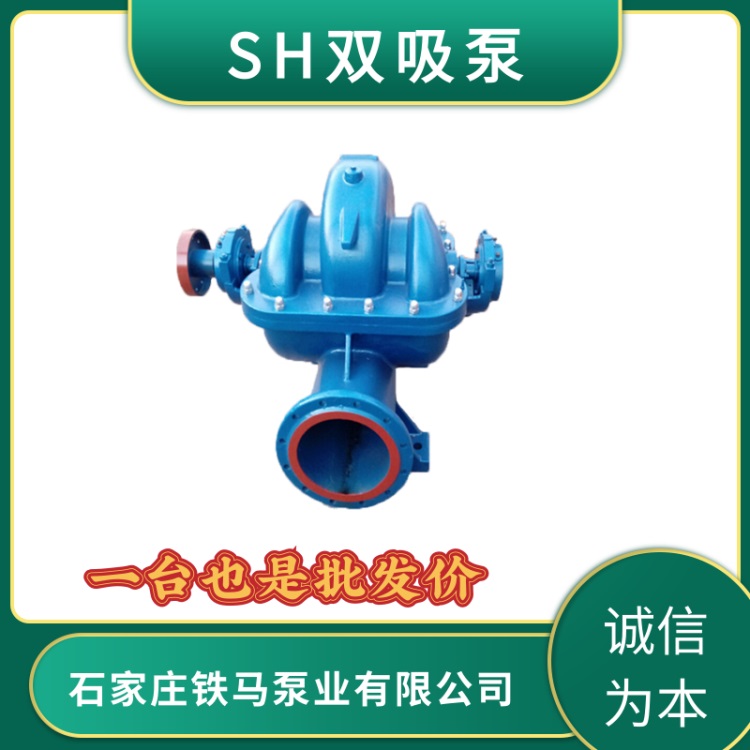

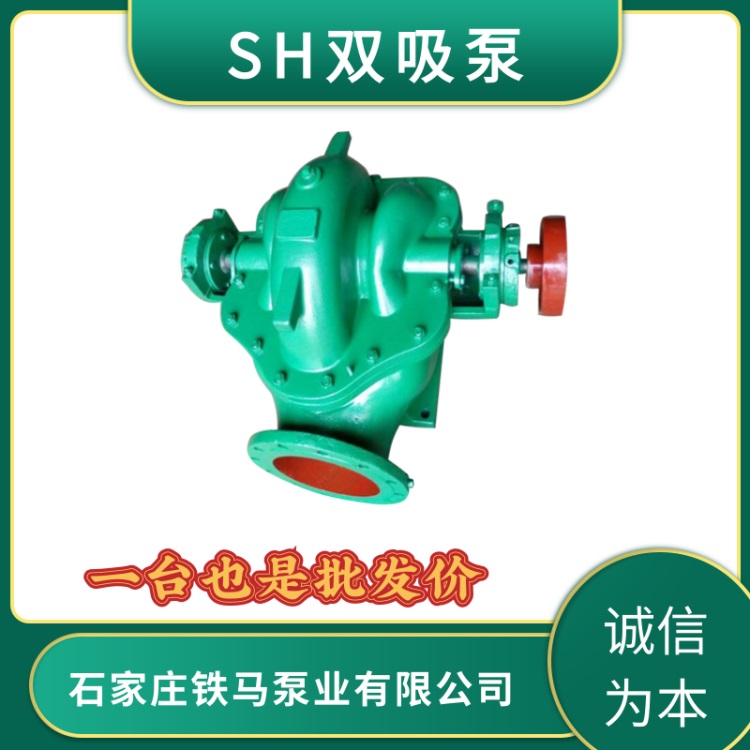

6SH-9农田灌溉双吸泵 大流量清水泵
SH型中开双吸离心泵装配
1、SH双吸泵：在泵体上装好固定泵盖、轴承体、填料压盖的双头螺柱及所有螺孔配带的四方螺塞
2、SH双吸泵：在轴的键槽内，放入键，顺推上叶轮，装上密封纸垫，套上轴承，拧上左右轴套螺母，再套上填料套、填料环、填料压盖及双吸密封环，装上轴承挡套、轴承端盖和纸垫，再把深沟球轴承压装在轴的两端，然后把轴承体装到轴承上。
3、SH双吸泵：把装好的轴（即转子部件）放到泵体上，使双吸密封环放入泵体槽内，并把轴承体放到泵体两端支架的止口上，盖上轴承体压盖、套上簧垫拧紧螺母装上固定螺钉，用轴套螺母调整叶轮中心对正泵体中心然后用钩扳手扳紧轴套螺母，在填料室内装入填料，填料环。
4、SH双吸泵：在泵体上铺上一层轻壳纸，把装好四方螺塞及双头螺柱的泵盖盖到泵体上，装上圆锥定位螺钉，拧上螺母，装好填料压盖。
5、SH双吸泵：在轴的轴连器端放入键，顺键压入轴连器。
6、SH双吸泵：在泵盖上装上水封管，对14SH型泵以上的，需要上小止回阀，活接头，异径四通及放弃管。
S(SH)型中开泵的轴封可采用填料密封，也可采用机械密封。轴封冷却冲洗水可通过泵盖中开面上的凹槽进入轴封腔，也可通过外接冷却水管进入轴封腔。S(SH)型中开泵检修时勿需拆卸进出水管及电动机，维修方便.根据用户需要，可改变泵结构尺寸。S(SH)型中开泵的轴套可以采用多种不同的材料，以防止轴被腐蚀和磨损，轴套可更换。磨损环泵体与叶轮间采用可更换的磨损环，防止泵体和叶轮的磨损，更换方便，维修费用低，同时保证运行间隙和较高的工作效率。
6SH-9农田灌溉双吸泵 大流量清水泵
S(SH)型中开泵的泵轴由两套滚动轴承支撑，安装在泵体两端。独特的轴承体设计使轴承可采用油脂或稀油润滑，轴承的设计寿命10万小时以上，也可用双列推力轴承和封闭轴承。泵体上设有双吸密封环，拆卸更换方便。S(SH)型中开泵通过性柱销联轴器或金属迭片式联轴器由电动机直接传动。驱动机也可采用内燃机、气轮机。
