1000kN微机控制液压试验机

（卧式）

产品型号：WAW-1000W

 产品简介

u WAW-1000W型微机控制液压试验机是采用了液压驱动，电液伺服控制技术，计算机数据采集处理，可实现闭环控制及自动检测的高精度材料试验设备，其由主机、油源（液压动力源）、测控系统、试验附具四部分组成，试验力1200kN，试验机准确度等级为1级。

? 主机部分

u WAW-1000W型试验机主要用于超长部件的拉伸试验，可以满足国家标准关于试验规定中的各项标准试验，可以进行材料或产品的工艺合格性能验证试验。

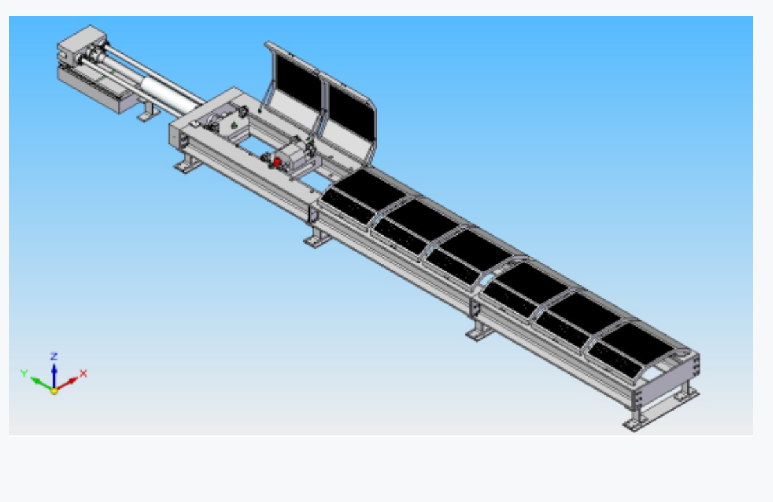

u 该产品主机是框架式结构，框架前端横梁与移动横梁之间为拉伸空间,拉伸空间可通过移动横梁进行。

u 气弹簧支撑式，全封闭防护罩。

u 电动调节式移动横梁。

? 油源系统

u 整体式柜式油源控制柜，由液压泵站、意大利ATSO电液伺服阀、数据采集系统、计算机等组成一体，操作简洁方便，在操作、维修、防护、搬运都很方便。

u 密封件、油管采用知名品牌，确保做到持久无泄漏现象的发生。

u 动力源采用知名品牌高压柱塞油泵，确保长时间使用时系统压力平稳、油缸运行平稳。系统设计充分考虑了节能、可靠、安全和环保，油源系统均采用符合环保要求的元件，运转时噪声声级低。

u 整个系统采用闭环控制，换向阀，顺序阀等均采用知名品牌，反应快、灵敏度高。实时监控负荷、位移、变形等情况，具有跟踪性、随动性、可调性等功能特点，能够实现全自动精确控制，是目前试验机中技术最为先进、质量最为、配置最为高档的液压比例伺服控制系统。

? 测控系统

u 该产品测力元件为高精度测力传感器，位移测量元件采用高线数拉线式位移传感器。试验控制器为专为材料试验机设计的全数字闭环控制系统。可以设置和选择各种试验规程，可以自动精确地控制试验过程，并自动测量各阶段试验参数，保证了试验的高精度。

u 安装使用的专用试验软件是在WINOOWs平台下开发的，保证试验操作简便和通用性，试验数据自动处理、保存，试验过程曲线在显示器上实时显示。可实现等速力加载、等速变形加载、等速位移加载、等速应变等试验方法，并可在一次试验中实现力、变形、位移、应变的分段控制，各控制之间可自动平滑切换。试验参数通过计算机采集和软件处理能自动控制试验过程和自动求出试验结果。由显示器实时显示试验曲线和试验结果，由打印机打印试验报告和试验曲线。

u 试验软件可以按照ISO、GB规定的试验方法和标准进行设定完成试验，也可以预先根据客户要求按客户提供的试验方法和标准进行设定和完成试验。 试验数据可通过数据接口与网络对接，软件中可根据用户要求预先设置网络接口，并协助用户进行联网工作。

? 标准试验辅具

u Φ160压缩试验装置一套；

u 插销式拉伸辅具一套；

 产品技术参数

u 主机结构形式：框架式结构；

u 试验力：1000kN；

u 试验机级别： 1级；

u 试验力测量范围：2%-100%FS；

u 试验力分辨力：满量程的1/20000；

u 试验力示值相对误差：±1%；

u 位移测量分辨力：0.01mm；

u 位移示值相对误差：±1%；

u 电子引伸计标距：50mm；

u 电子引伸计有效行程：10mm；

u 变形示值相对误差：±0.5%；

u 应力加荷速率范围：400N/s～40kN/s；

u 位移加载速度：0.1～100mm/min；

u 变形加载速度：0.00005～0.05mm/S；

u 拉伸夹头间有效间距：10000mm；

u 油缸行程：1000mm；

u 总功率：5.5kVA(AC 380V）+ 0.5kVA（AC 220V）；
