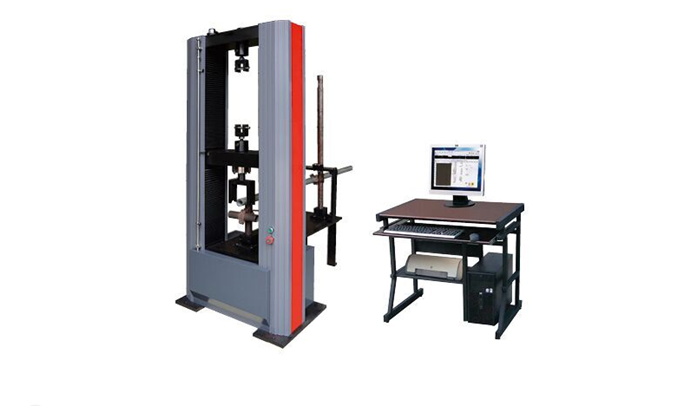

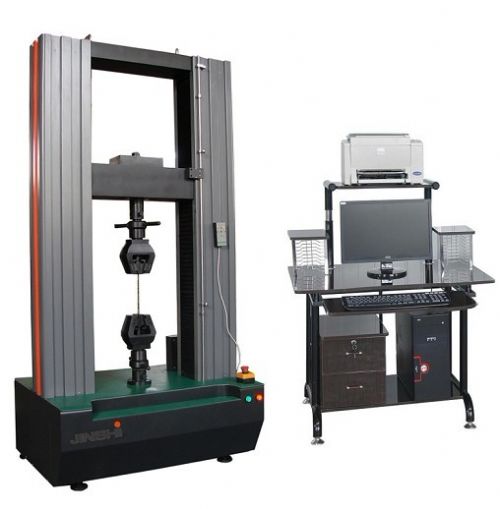

产品图片：
1、WDW-J200系列微机控制脚手架扣件试验机主要适用于建筑工程中，对外径为 Φ48.3mm
的钢管脚手架用直角扣件、旋转扣件、对接扣件及底座进行抗滑、抗破坏、扭转刚度、抗拉、碗扣强度、横杆强度、支座抗压试验,承插式盘扣式钢管支架构件的单侧抗剪强度、双侧抗剪强度、抗弯强度、抗拉强度、环焊缝抗剪强度、底座抗压强度等的所有力学性能的检测。精密的自动控制和数据采集系统，实现了数据采集和控制过程的全数字化调整。以上检测参数在试验结束后，由计算机根据试验开始时设置的试验参数条件自动计算，同时显示相应的试验结果，各检测参数在试验结束后既可查询显示，也可连接打印机进行打印输出。
2、由于微机控制脚手架扣件试验机实现了试验过程的自动控制和试验结果的信息化处理，可使操作人员方便、自主地设置试验程控步骤。在进行拉伸试验时，可以使试验者清晰地观察低碳钢、铸铁等整个试验过程。通过在不同曲线段的反复加载，由力—位移（变形）曲线，可以直观的验证虎克定律和观察冷作硬化现象。
3、本公司生产的微机控制脚手架扣件试验机结合国外先进控制技术、精美的外观设计、高效率的传动系统构成高性能主机，控制系统采用世界流行的高速PCI2.2标准并行总线设计，采用美国BB公司放大器，AD公司的高速模数转换器及CPLD构成数据采集系统高精度负荷传感器构成测量系统。软件采用世界比较流行的C.NET语言编写升级简单快捷。
4、微机控制脚手架扣件试验机适用于各种金属、非金属及复合材料的力学性能指标的测试，完全符合国家相关标准的要求。该机广泛应用于建筑建材、航空、机械制造、电线电缆、橡胶塑料、汽车制造、减震系统等行业的材料检验分析，是科研院校、大专院校、工矿企业、技术、商检仲裁等部门的理想测试设备。
依据标准：
1、GB/T2611-2007《试验机通用技术要求》
2、GB15831-2006《钢管脚手架扣件》
3、GB24910-2010《钢板冲压扣件》
4、GBT24911-2010《碗扣式钢管脚手架扣件》
5、JGT503-2016《承插型盘扣式钢管支架构件》
产品结构：
1、高强度主机：产品采用双空间门式结构，上空间拉伸，下空间压缩。主机部分由四根导向立柱、上横梁、中横梁、工作台组成落地式框架，调速系统安装在工作台下部。具有调速精度高、范围宽、性能稳定的交流伺服电机通过同步齿形带减速系统带动滚珠丝杠副旋转，滚珠丝杠副驱动中横梁，带动试验辅具上下移动，实现试样的加荷与卸载。该结构保证机架有足够的刚度，同时实现高效、平稳传动。
●门式框架结构，整体冲压机壳，外观整洁雅致。
●精密滚珠丝杠仅承受拉力,有效延长寿命及刚性稳定性.
●精密丝杠副加载方式,双螺母背紧消间隙,确保系统高刚性及高动态性能.
2、结构原理：采用圆弧同步带轮减速，零间隙滚珠丝杠副传动，传动无间隙，使试验力和变形速度精密控制得到保证。电机通过三级同步带轮减速以后带动丝杠旋转，从而推动移动横梁在选定的速度下作直线运动以实现各种试验功能
3、主机框架：表面经过钝化、底漆、面漆等工艺处理。
4、滚珠丝杠副：采用滚珠丝杠副，以确保无间隙传递和控制精度。双套滚珠丝杠安装框架内两侧，上端与上横梁轴承连接，滚珠螺母与中部活动横梁固定连接，下端与框架台面下部两端带轮连接，带轮旋转带动滚珠丝杠旋转，使中横梁升降产生拉力或压力。利用中横梁快速升降还可以调节试验空间。
产品参数：
|
1 |
试验力 |
200kN |
|
2 |
试验机级别 |
1.0级 |
|
3 |
负荷测量范围 |
1%～100%FS（1.0级） |
|
4 |
示值相对误差 |
±1%（1.0级） |
|
5 |
试验力分辨率 |
1/±500000FS（全程分辨率不变） |
|
6 |
变形测量范围 |
0.2%～100% |
|
7 |
力控速率调节范围 |
0.005%～5%FS/S |
|
8 |
力控速率控制精度 |
速率<0.05%FS时，为±1%设定值以内； 速率≥0.05%FS时，为±0.5%设定值以内； |
|
9 |
变形速率调节范围 |
0.005～5%FS/s； |
|
10 |
变形速率控制精度 |
速率＜0.05%FS/s时，为设定值的±1%以内； 速率≥0.05%FS/s时，为设定值的±0.5%以内； |
|
11 |
位移速率调节范围 |
0.01～300mm/min； |
|
12 |
位移速率控制精度 |
为设定值的±0.2%以内； |
|
13 |
恒力、恒变形、恒位移控制范围 |
0.5%～100%FS |
|
14 |
恒力、恒变形、恒位移控制精度 |
设定值≥10%FS时，为设定值的±0.5%以内 设定值＜10%FS时，为设定值的±1%以内 |
|
15 |
有效试验宽度 |
600mm |
|
16 |
上下横梁间距 |
650mm |
|
18 |
电源电压 |
～220V±10% 50Hz（须可靠接地） |
|
19 |
机器重量 |
≈500kg |
