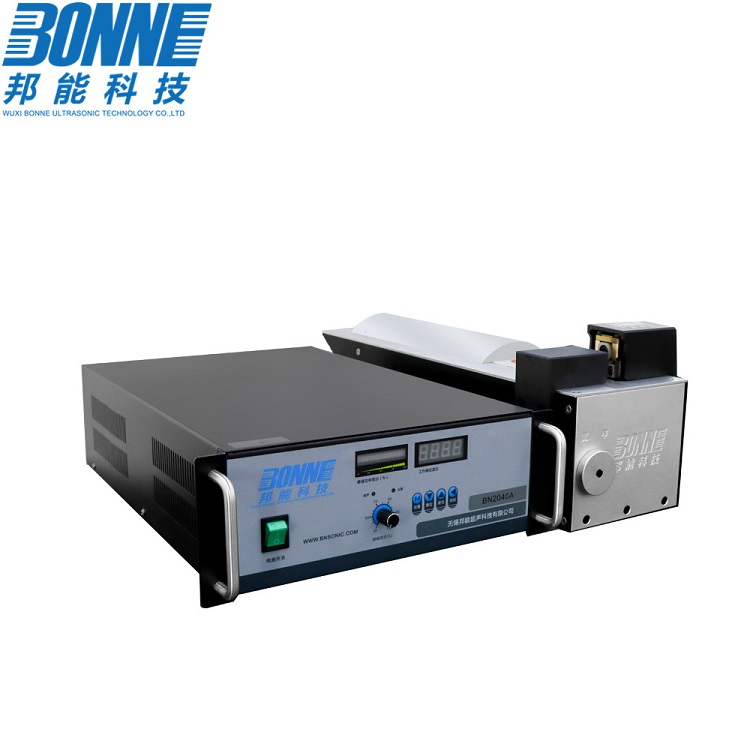

超声波线束机

  • 价 格: 面议 /
  • 供 应 地:江苏省无锡市
  • 发布公司:无锡邦能超声科技有限公司
  • 产品型号:BN-2030A
  • 品 牌:
  • 发布日期:2021/4/29 9:43:48
  • 联系人QQ:1033409982 点击这里给我发消息

详细说明

产品说明Explain

公司简介Content


使用原理和焊接方法

超声波线束焊接机适用于多股裸铜线的焊接,线束总截面积应在25mm2一下。线束超声波焊接机内部结构

部件名称功能描述换能器、变幅杆、焊头构成整支振动系统压块用于把振动系统固定在机架上左夹块焊接时,控制宽度使用;左夹块上的两个固定螺丝用于设置宽度归零时使用上夹块焊接时进行下压运动右夹块限位使用,放置焊接时右边跑线现象调节左模块高低螺丝调整左夹块与焊头的上下间隙,防止焊接时左边跑线现象。线束超声波焊接机发生器

电源开关试音按钮(绿)定位按钮(红)电源指示灯(红)过载灯(绿)振幅表(F)电压表(V)延迟时间焊接时间振幅调节(超声波功率)频率调节线束放置要求:

线束焊接时下列情况不允许发生:

热缩管表面不光滑、不平整、表面有划伤等

线束焊接后弯曲测试

线束超声波焊接撕拉力测试选择焊点内同侧截面积超大和超小的电线固定于拉力机上(尽可能选取靠的超近的两条电线),移动活动端测出其超小裂力,超小撕裂力需满足下班要求。

线束超小截面积(mm2)AWG撕裂力(N)0.520150.819231.017351.515452.513704.0111006.0913010.07165线束超声波焊接水平拉力测试一端夹超小截面的线,另一端夹超大截面的线(几乎是同一条直线上的)。水平拉力要满足表3的要求。

线束超小截面积(mm2)AWG撕裂力(N)0.520800.8191201.0171601.5152002.5132504.0113506.0940010.07500线束超声波焊接机更换焊头调整步骤:

线束宽度、高度调节线宽调节线高调节

更换振动系统要注意的问题
