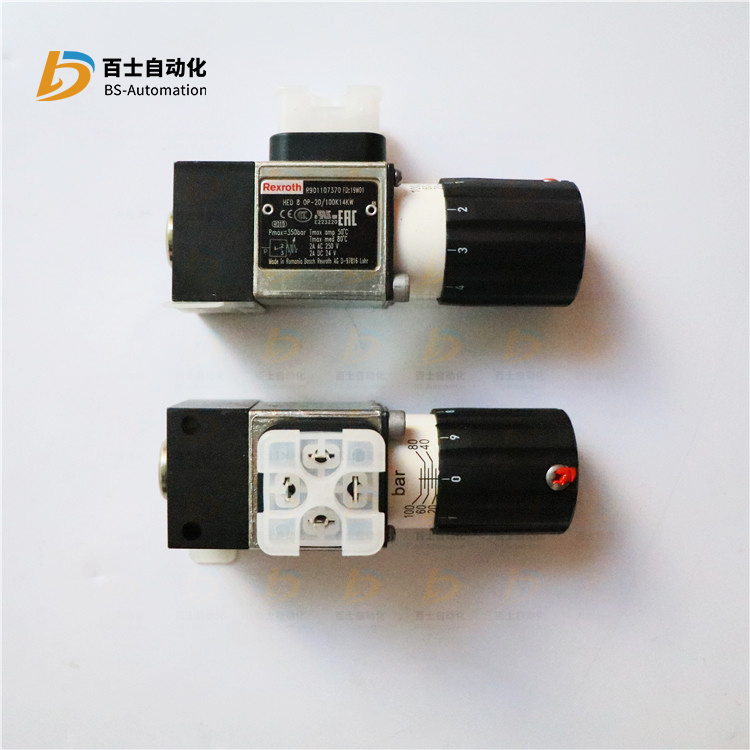

HED8OP-2X/100K14KW力士乐压力开关

武汉百士自动化设备有限公司专注于液压、气动、工控自动化备件销售，热诚欢迎新老客户咨询购买！

我司主要经销气动，液压，工控自动化流体控制设备备品备件
主营品牌：博世力士乐BOSCH-REXROTH、安沃驰AVENTICS、迪普马DUPLOMATIC、爱尔泰克AIRTEC、本特利Bently、贝加莱B&R、世格ASCO、阿托斯ATOS。
主要涵盖产品：电磁阀、比例阀、单向阀、溢流阀、压力继电器、压力传感器、叶片泵、柱塞泵、齿轮泵、蓄能器、气动阀、气缸、气源处理单元、探头、前置器、延伸电缆、监测模块、校验仪、伺服驱动器、PLC模块、I/O模块、伺服电机、触摸屏等。

R901107394 HED8OH-2X/50K14KW
R901109049 HED8OH-2X/50K14KWV
R901102712 HED8OH-2X/50K14S
R901215098 HED8OH-2X/50K14SV
R901099796 HED8OH-2X/50K14V
R901156058 HED8OH-2X/50K35KS
R901231720 HED8OH-2X/50K35S
R901101658 HED8OH-2X/630K14
R901109035 HED8OH-2X/630K14AS
R901109039 HED8OH-2X/630K14ASV
R901136386 HED8OH-2X/630K14KS
R901307873 HED8OH-2X/630K14KSV
R901336213 HED8OH-2X/630K14KW
R901109029 HED8OH-2X/630K14S
R901101649 HED8OH-2X/630K14V
R901369355 HED8OH-2X=200K14
R901342162 HED8OH-2X=50K14
R901232375 HED8OH-2X=50K14S
R987140394 HED8OH2X/350K14+PISTOKE
R901102747 HED8OP-2X/100K14
R901108229 HED8OP-2X/100K14A
R901107790 HED8OP-2X/100K14AS
R901162988 HED8OP-2X/100K14ASV
R901321355 HED8OP-2X/100K14AV
R901107997 HED8OP-2X/100K14KS
R901107370 HED8OP-2X/100K14KW
R901106509 HED8OP-2X/100K14S
R901109028 HED8OP-2X/100K14SV
R901108265 HED8OP-2X/100K14V
R901437159 HED8OP-2X/100K35
R901206318 HED8OP-2X/100K35KW
R901127492 HED8OP-2X/100K35S
R901354506 HED8OP-2X/100P020K14S
R901354507 HED8OP-2X/100P030K14S
R901109027 HED8OP-2X/100P070K14S
R901102721 HED8OP-2X/200K14
R901108023 HED8OP-2X/200K14A
R901108003 HED8OP-2X/200K14AS
R901109024 HED8OP-2X/200K14ASV
R901137607 HED8OP-2X/200K14AV
R901108258 HED8OP-2X/200K14KS
R901108018 HED8OP-2X/200K14KW
R901109010 HED8OP-2X/200K14KWV
R901107093 HED8OP-2X/200K14S
R901109004 HED8OP-2X/200K14SV
R901107397 HED8OP-2X/200K14V
R901336909 HED8OP-2X/200K35S
R901233431 HED8OP-2X/200P110K14S
R901108992 HED8OP-2X/200P160K14S
R901106453 HED8OP-2X/350K14
R901107326 HED8OP-2X/350K14A
R901091138 HED8OP-2X/350K14AS
R901108531 HED8OP-2X/350K14ASV
R901126082 HED8OP-2X/350K14AV
R901107914 HED8OP-2X/350K14KS
R901107129 HED8OP-2X/350K14KW
R901122124 HED8OP-2X/350K14KWV
R901102365 HED8OP-2X/350K14S
R901107913 HED8OP-2X/350K14SV
R901107330 HED8OP-2X/350K14V
R901127494 HED8OP-2X/350K35S
R901434285 HED8OP-2X/350P120K14KS
R901108252 HED8OP-2X/350P140K14S
R901456336 HED8OP-2X/350P280K14S
R901107083 HED8OP-2X/50K14
R901107999 HED8OP-2X/50K14A
R901107396 HED8OP-2X/50K14AS
R901123736 HED8OP-2X/50K14AV
R901108012 HED8OP-2X/50K14KS
R901108249 HED8OP-2X/50K14KW
R901106504 HED8OP-2X/50K14S
R901140517 HED8OP-2X/50K14SV
R901108001 HED8OP-2X/50K14V
R901131275 HED8OP-2X/50K35
R901336910 HED8OP-2X/50K35S
R901159161 HED8OP-2X/50K35V
R901245432 HED8OP-2X/50U025K14AV
R901108147 HED8OP-2X/630K14
R901210429 HED8OP-2X/630K14A
R901280745 HED8OP-2X/630K14AS

1.压力继电器，液压术语，是液压系统中当流体压力达到预定值时，使电接点动作的元件。
2.是将压力转换成电信号的液压元器件，客户根据自身的压力设计需要，通过调节压力继电器，实现在某一设定的压力时，输出一个电信号的功能。
工作原理
压力继电器是利用液体的压力来启闭电气触点的液压电气转换元件。当系统压力达到压力继电器的调定值时，发出电信号，使电气元件（如电磁铁、电机、时间继电器、电磁离合器等）动作，使油路卸压、换向，执行元件实现顺序动作，或关闭电动机使系统停止工作，起安全保护作用等。
压力继电器有柱塞式、膜片式、弹簧管式和波纹管式四种结构形式。下面对柱塞式压力继电器（见图）的工作原理作一介绍：
当从继电器下端进油口3进入的液体压力达到调定压力值时，推动柱塞2上移，此位移通过杠杆放大后推动微动开关4动作。改变弹簧1的压缩量，可以调节继电器的动作压力。
应用场合：用于安全保护、控制执行元件的顺序动作、用于泵的启闭、用于泵的卸荷。
注意： 压力继电器必须放在压力有明显变化的地方才能输出电信号。若将压力继电器放在回油路上，由于回油路直接接回油箱，压力也没有变化，所以压力继电器也不会工作。
2选用标准
根据所测对象的压力来选用,比如所测压力范围在8KG以内,那么就要选用额定10KG的压力继电器,还有要符合电路中的额定电压,接口管径的大小
3使用方法
首先用于安全保护时，将压力继电器设置在夹紧液压缸的一端，液压泵启动后，首先将工件夹紧，此时夹紧液压缸的右腔压力升高，当升高到压力继电器的调定值时，压力继电器动作，发出电信号使2YA通电，于是切削液压缸进刀切削。在加工期间，压力继电器微动开关的常开触点始终闭合。若工件没有夹紧，压力继电器2断开，于是2YA断电，切削液压缸立即停止进刀，从而避免工件未夹紧被切削而出事故。
其实用于控制执行元件的顺序动作时，液压泵启动后，首先2YA通电，液压缸左腔进油，推动活塞方向右移。当碰到限位器(或死挡铁)后，系统压力升高，压力继电器发出电信号，使1YA通电，高压油进入液压缸的左腔，推动活塞右移。这时若3YA也通电，液压缸的活塞快速右移;若3YA断电，则液压缸的活塞慢速右移，其慢速运动速度由节流阀调节。
再次用于液压泵卸荷时，压力继电器不是控制液压泵停止转动，而是控制二位二通电磁阀，将液压泵5输出的压力油流回油箱，使其卸荷。
后用于液压泵的启闭时，有两个液压泵，高压小流量泵，低压大流量泵。当活塞快速下降时，两泵同时输出压力油。当液压缸活塞杆抵住工件开始加压时，压力继电器在压力油作用下发出动作，触动微动开关，将常闭触点断开，使液压泵停转。在加工过程中减慢液压缸的速度，同时减少动力消耗。
4使用技巧


压力继电器可以感知系统的压力，并且发出开关信号。压力到了，常开触点闭合，常闭触点打开。我们便可以在程序上加以利用。但是在实际使用的时候，我们会碰到一些问题。
先是选择的产品质量有问题，主要体现在以下几个方面
1、动作不敏，压力到了还没有信号输出。这是制造上有问题，servopiston和u-seal太紧了，工厂出厂的时候没有测试。
2、还没有到压力就发讯。装配的问题。压力继电器里面的微动开关没有装好。
3、产品不用，没几下压力继电器就不动作了。厂商无良心，用了很差的微动开关。
4、漏油。要不是密封圈没有选好就是加工差了。
以上列的几点都是供应商的问题，那用户有问题，也会使压力继电器不工作。
1、没有输出信号：测压的小孔被生料带堵住了，装配工人不小心。
2、测压不准：现象是压力表还没有到压力表指示压力，继电器就发讯了。压力继电器的动作速度会比压力表快，是比充油式耐震压力表。所以可能压力表才跑到10M，压力继电器已经是20M啦。
1、压力继电器动作不敏，不好调：压力范围没有选对。因为弹簧不是线性的，所以压力继电器一般是分了压力等的。好选择的压力等。举个例子：要在35kgf/cm的时候发讯，应该用JCS-02-NL的，测压范围从5~70kgf/cm。如果用了JCS-02N的，就会觉得不好用了。
2、压力掉下来了，继电器的常闭触点没有重新吸合。这是因为压力继电器存在一个回差的问题，这与制造厂商的工艺水平有关系。同时也和压力继电器的结构有很大关系。目前台湾JCS-02这种结构的回差基本保持在15kgf/cm左右，比较稳定。其他品就比较难说了。同时，因为JCS-02机构上不是太合理，所以决定了它的性能不可能太。现在新的PS系列，是参照德国的结构，动作敏度和稳定性都有了一个质的飞跃。是在低压段，即0~50kgf/cm的范围内。动作敏的很。
