X43Y美标提升式旋塞阀

  • 价 格: 面议 /
  • 供 应 地:安徽省阜阳市
  • 发布公司:安徽欧永机械进出口有限公司
  • 产品型号:X43Y
  • 品 牌:安徽欧永
  • 发布日期:2021/11/12 16:39:35
  • 联系人QQ:3548313745 点击这里给我发消息

详细说明

产品说明Explain

公司简介Content


X43Y美标提升式旋塞阀

1、金属硬密封提升式旋塞阀启闭时先提升旋塞,使旋塞与阀座密封面脱离,然后90°旋转旋塞,使阀门开启或关闭。由于阀门在启闭过程中旋塞与阀座相脱离,故阀门的启闭非常轻松,而且密封面在开启或关闭过程中不易擦伤,阀门使用寿命长。

2、金属硬密封提升式旋塞阀无论处在开启状态或关闭状态,密封面均受到保护,不受介质冲刷,密封紧密可靠。

3、普通旋塞阀采用矩形流道,且流道面积缩减,有较大的流体阻力损失,而金属硬密封提升式旋塞阀采用与管道截面积相同的圆形通道,流体阻力小。

4、金属硬密封提升式旋塞阀结构紧凑,体积小,与闸阀相比,阀门的高度尺寸大大减小,与截止阀相比,流体阻力大大减小。

5、与普通旋塞阀相比,金属硬密封提升式旋塞阀适用的压力及温度范围更大。

6、金属硬密封提升式旋塞阀两侧阀座密封面均可密封,阀门的安装与使用不受介质流向的限制。

7、金属硬密封提升式旋塞阀关闭时,可通过手轮和阀杆对阀座密封面加压,通过加大密封比压,可使旋塞阀具有更好的密封性能。

8、阀座密封面凸起,便于密封面清洗,密封面上不易积存结晶介质或固体颗粒。



常用材质:碳钢,不锈钢

密封结构:金属硬密封



美标提升式旋塞阀产品概述:

美标提升式旋塞阀适用于公称压力CLASS150-1500LBS,工作温度-29~550℃的石油、化工、制药、化肥、电力行业等各种工况的管路上,切断或接通管路介质。


美标提升式旋塞阀结构特点:

1、旋塞阀结构合理、密封可靠、性能优良、造型美观。

2、阀门的启闭过程是在密封面脱离的状态下进行的,不会造成密封面的磨损。

3、双向流动,安装使用更方便。

4、零件材质及法兰尺寸可根据实际工况或用户要求合理选配,满足各种工程需要。


美标提升式旋塞阀工作原理:

阀门的启闭过程:开启阀门时,要先旋转手轮,使塞子上升,于密封面脱离,再旋转手柄90°,使塞子的通道和阀体的通道相通,达到开启的目的。而阀闭的过程是先旋转手柄90°,使塞子的通道和阀体的通道垂直,再旋转手轮,使塞子下降,达到密封。


美标提升式旋塞阀技术规范:

结构形式

BB-BG-OS&Y

驱动方式

手轮、伞齿轮、手柄

设计标准

API599、API6D

结构长度

ASME B16.10

连接法兰

ASME B16.5

试验和检验

API598,API6D



美标提升式旋塞阀性能规范:

公称压力(LB)

壳体试验压力(MPa)

密封试验压力(MPa)

适用温度(

使用介质

150

3.0

2.2

550

水、蒸汽、油品等

300

7.5

5.5

600

15.0

11.0

900

22.5

16.5

1500

37.5

27.5

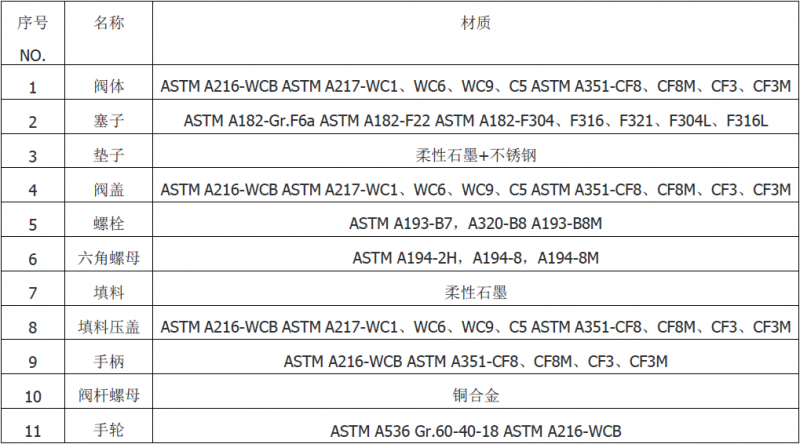

美标提升式旋塞阀零件材料:
