矿用DFB-65/8矿用隔爆型电动球阀使用规范
DFB-65/8矿用隔爆型电动球阀，DFB电磁阀，DFB-65/8电动球阀，矿用电动球阀型号

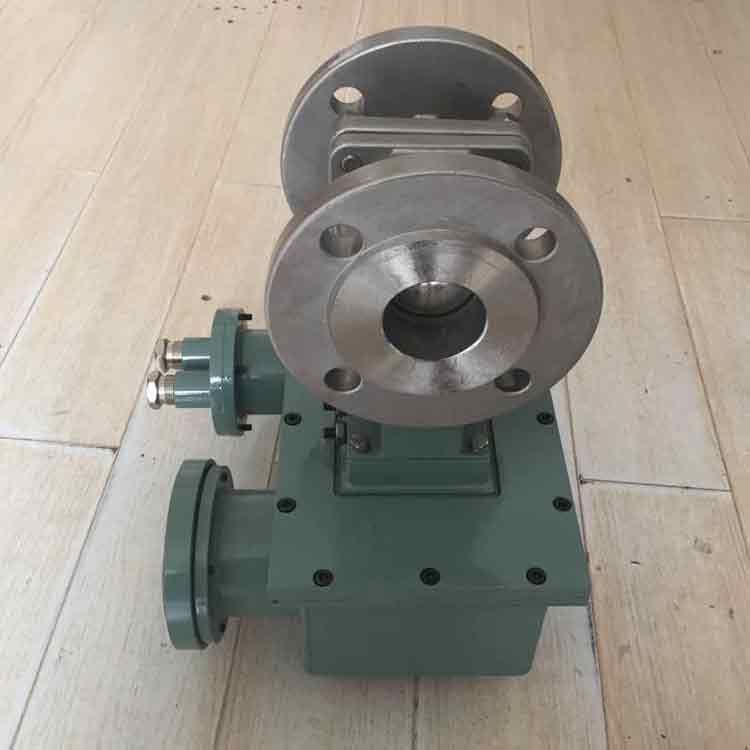

温馨提示：由于材料价格浮动不定，产品所标价格非产品售价，不支持网上销售；因产品生产批次、具体型号不同，以上图片仅供参考，详情可找我们的销售人员进行具体核实。
DFB-65/8矿用隔爆型电动球阀为了在停电情况下或电动机构故障时保证球阀能开启或关闭，DFB-65/8矿用隔爆型电动球阀提供了手动功能。使用手动功能时，须先断开电源，在手动操作口插入配备的专用板杆，顺时针或逆时针扳动板杆，就可以使球阀关闭或开启，同时，有透明罩壳的标度板指示球阀的开关情况。为手动操作时开关过度，设备具有球阀开关到位的限位装置。
DFB-65/8矿用隔爆型电动球阀工作原理：
本电动球阀由电源电路、数字逻辑控制电路、旋转方向控制电路、采样保护电路、位置控制电路、外接控制信号接口电路，球阀开闭控制电压电路等组成。IN端和控制电路电压端为外部控制信号，控制球阀的开启与关闭。由方向控制电路检测球阀的工作位置。由位置控制电路检测球阀开启口径。球阀开启或关闭到位后电机停止转动。
在断电的情况下，可以采用手动方式使球阀开启或关闭。
DFB-65/8矿用隔爆型电动球阀主要技术参数：
1、型号：DFB-65/8
2、防爆型式：隔爆型
3、防爆标志：Ex db I
4、额定控制电源电压： DC24V、AC36V、AC127V、AC220V
额定控制电路电压： DC24V、AC36V、AC127V、AC220V或常开触点
5、功耗：球阀转动时的平均功耗：不大于25W（静态功耗小于0.1W）
6、环境温度：5℃-40℃
7、环境湿度：﹤95% （+25℃时）
8、水压适应范围：0- 8 MPa
9、介质温度：≤65℃
10、球阀开启（关闭）时间：10秒-15秒
11、球阀通径：DN40-DN65
12、外形尺寸(mm)：340（长）×200（宽）×390（高）
13、重量：29 kg
DFB-65/8矿用隔爆型电动球阀工作方式：
接入额定电源电压（DC24V,AC(50HZ)36V、127V、220V）,在接通控制电路电压（DC24V、AC(50HZ)36V、127V、220V）或常开触点闭合后，球阀开启，开启到位后球阀停止转动。断开控制电路电压或常开触点断开后，球阀关闭，关闭到位后球阀停止转动。接线方式见第七部分接线图。
在突然断电的时候，DFB-65/8隔爆型电动球阀可以采用手动方式使球阀开启或关闭。
以上为电动球阀的使用规范，更多球阀资料可致电我们业务人员。
