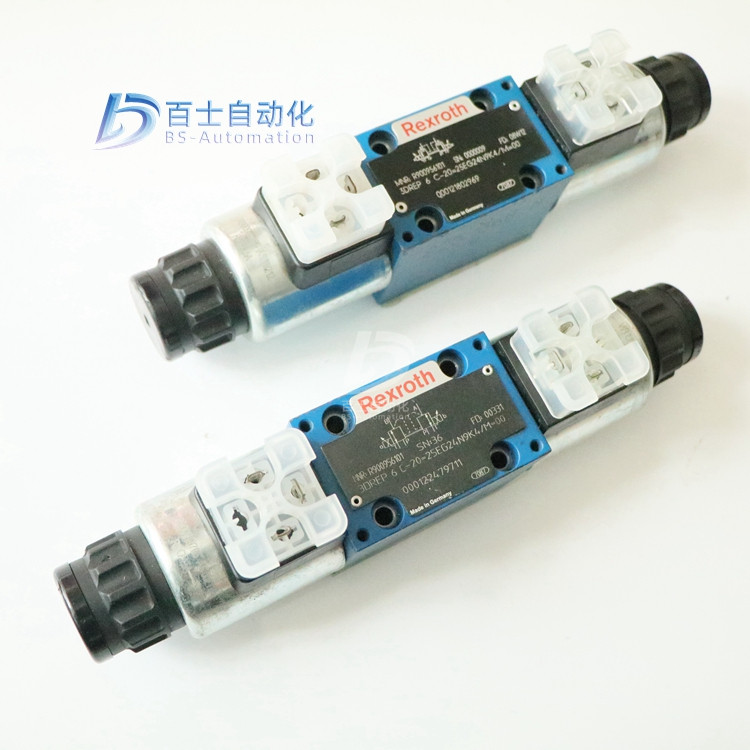

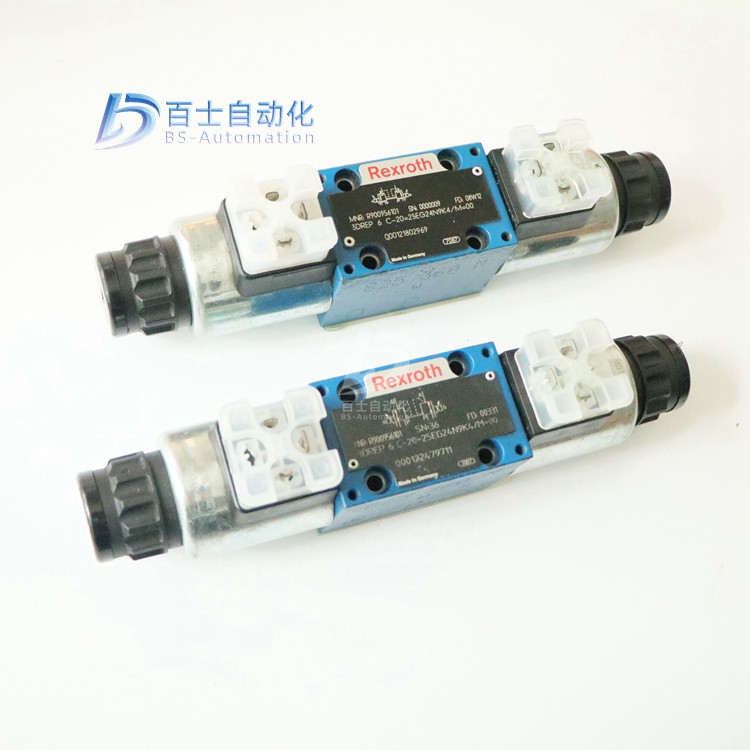

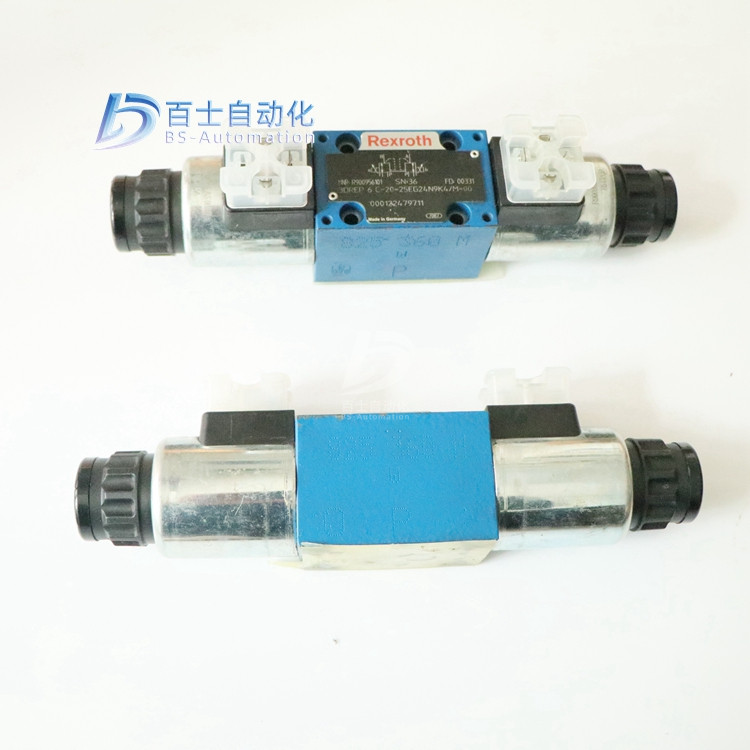

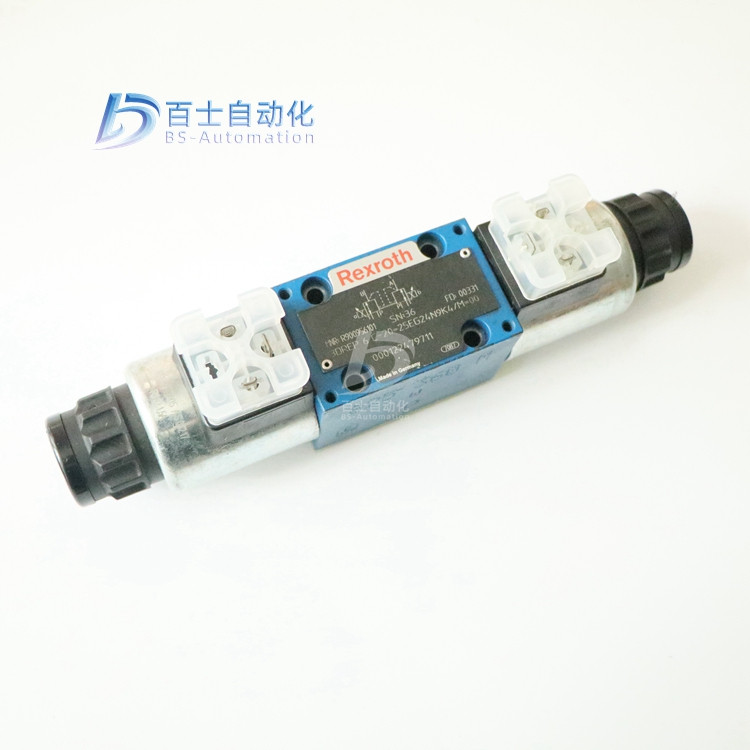

REXROTH比例阀减压阀R900956101 3DREP6C-20=25EG24N9K4M=00

武汉百士自动化设备有限公司专注于液压、气动、工控自动化备件销售，热诚欢迎新老客户咨询购买！

减压阀的作用原理是靠阀内流道对水流的局部阻力降低水压，水压降的范围由连接阀瓣的薄膜或活塞两侧的进出口水压差自动调节。定比减压原理是利用阀体中浮动活塞的水压比控制，进出口端减压比与进出口侧活塞面积比成反比。这种减压阀工作平稳无振动；阀体内无弹簧，故无弹簧锈蚀、金属疲劳失效之虑；密封性能良好不渗漏，因而既减动压（水流动时）又减静压（流量为0时）；特别是在减压的同时不影响水流量。
水流通过减压阀虽有很大的水头损失，但由于减少了水的浪费并使系统流量分布合理、改善了系统布局与工况，因此总体上讲仍是节能的。介质为蒸汽的场合，宜选用先导活塞式减压阀或先导波纹管式减压阀。为了操作、调整和维修的方便，减压阀一般应安装在水平管道上。
（1）出口压力几乎等于进口压力，不减压
这一故障现象表现为：减压阀进出口压力接近相等，而且出口压力不随调压手柄的旋转调节而变化。产生原因和排除方法如下。
①因主阀芯上或阀体孔沉割槽棱边上有毛刺或者主阀芯与阀体孔之间的间隙里卡有污物，或者因主阀芯或阀孔形位公差超差，产生液压卡紧，将主阀芯卡死在最大开度(max)的位置上，由于开口大，油液不减压。此时可根据上述情况分别采取去毛刺、清洗和修复阀孔和阀芯精度的方法予以排除。
②因主阀芯与阀孔配合过紧，或装配时拉毛阀孔或阀芯，将阀芯卡死在最大开度位置上，此时可选配合理的间隙。J型减压阀配合间隙一般为0. 007～0. 015mm，配前可适当研磨阀孔，再配阀芯。
③主阀芯短阻尼孔或阀座孔堵塞，失去了自动调节机能，主阀弹簧力将主阀推往最大开度，变成直通无阻，进口压力等于出口压力。可用φ1. Omm钢丝或用压缩空气吹通阻尼孔，并进行清洗再装配。
④对J型减压阀，带阻尼孔的阻尼件是压入主阀芯内的，使用中有可能因过盈量不够而冲出。冲出后，使进油腔与出油腔压力相等（无阻尼），而阀芯上下受力面积相等，但出油腔有一弹簧，所以主阀芯总是处于最大开度的位置，使出口压力等于入口压力。此时需重新加工外径稍大的阻尼件并重新压入主阀芯。
⑤JF型减压阀，出厂时泄油孑L是用油塞堵住的。当此油塞未拧出而使用时，使主阀芯上腔（弹簧腔）困油，导致主阀芯处于最大开度而不减压。J型管式阀与此相同。J型板式阀如果设计安装板时未使L口连通油池也会出现此现象。
⑥对J型管式阀，拆修时很容易将阀盖装错方向（错90°或180°），使外泄油口堵死，无法排油，造成同上的困油现象，使主阀顶在最大开度而不减压。修理时将阀盖装配方向装对即可。
⑦对JF型减压阀，顶盖方向装错时，会使输出油孔与泄油孔相通，造成不减压，也须注意。
(2)出口压力很低，即使拧紧调压手轮，压力也升不起来
①减压阀进出油口接反了：对板式阀为安装板设计有错，对管式阀是接管错误。J型减压阀的进出油口跟Y型溢流阀的进出油口刚好相反。用户使用时请注意阀上油口附近所打的钢印标记（Pl、P2、L等字样），或查阅液压元件产品目录，不可设计错和接错。
②进油口压力太低，经减压阀芯节流口后，从出油口输出的压力更低，此时应查明进油口压力低的原因（例如溢流阀故障）。
③减压阀下游回路负载太小．压力建立不起来，此时可考虑在减压阀下游串接节流阀来解决。
④先导阀（锥阀）与阀座配合面之间因污物滞留而接触不良，不密合；或先导锥阀有严重划伤，阀座配合孑L失圆，有缺口，造成先导阀芯与阀座孔不密合。
⑤拆修时，漏装锥阀或锥阀未安装在阀座孔内。对此，可检查锥阀的装配情况或密合情况。
⑥主阀芯上长阻尼孔被污物堵塞，如图3-21所示，P2腔的油液不能经长阻尼孔e流入主阀弹簧腔，出油腔P2的反馈压力传递不到先导锥阀上，使导阀失去了对主阀出口压力的调节作用。阻尼孔堵塞后，主阀P。腔失去了油压p3的作用，使主阀变成一个弹簧力很弱（只有主阀平衡弹簧）的直动式滑阀，故在出油口压力很低时，便可克服平衡弹簧的作用力而使减压阀节流口关小ymin，这样进油口压力p1经ymin节流口大幅度降压至p2，使出油口压力上不来。应使长阻尼孔通畅。
⑦先导阀弹簧（调压弹簧）错装成软弹簧，或者因弹簧疲劳产生永久变形或者折断等原因，造成p2压力调不高，只能调到某一低的定值，此值远低于减压阀的最大调节压力。
⑧调压手柄因螺纹拉伤或有效深度不够，不能拧到底而使得压力不能调到最大。
⑨阀盖与阀体之间的密封不良，严重漏油。产生原因可能是O形圈漏装或损伤，压紧螺钉未拧紧以及阀盖加工时出现端面平面度误差，一般是四周凸，中间凹。
⑩主阀芯因污物、毛刺等卡死在小开度的位置上，使出口压力低。可进行清洗与去毛刺。
R901041085 ZDRS 6 VP-1X/100SMG24K32MG
R901025495 ZDRS 6 VP-1X/50AMG24K32MG




R900777725 ZDRS 6 VP-1X/210AMG24K32MG
R900756973 ZDRS 6 VP-1X/100AMG24K32MG
R902048735 INCHEINRICHTUNG, DREHDROSSEL 'LINKS'
R901234516 3DREM 16 P-7X/100YG24K4V
R901231067 3DREME 16 P-7X/200YG24K31A1V
R901225513 ZDREE 10 VP2-2X/315XLMG24K31A1M
R901220113 3DREME 10 P-7X/200YG24K31A1V
R901218887 3DREM 16 P-7X/200YG24K4V
R901218236 3DREM 10 P-7X/200YG24K4V
R901218097 3DREME 10 P-7X/200YG24K31F1V
R901213583 3DREE 16 P-7X/200YG24K31A1V
R901160417 ZDRE 10 VP4-1X/200LMG24K4M
R901119041 ZDRE 10 VP4-1X/100XLMG24K4M
R900703033 DREE 30-4X/315YG24K31M
R900701653 FILTER FTDRE 2 K32/ 160YM
R900701407 FTDRE 2 K32/18AG24C4V-8
R900700593 3DREPE 6 C-2X/16EG24N9K31/A1V
R900691920 DREHKNOPF DR 6 DP1-50/
R900691911 DREHKNOPF DB 6 K7-40/
R900619604 DREE 10-5X/50YG24K31M
R900619345 ZDREE 10 VP3-1X/315XLMG24NK31M
R900619020 SENSOR,DREHWINKEL- +-35` 424A16A05801
R900617992 ZDRE 6 VP1-1X/50MG24K4M
R900617791 ZDREE 10 VP1-1X/200XLMG24K31M
R900617349 FTDRE 4 K10/30AG24K4003V
R900616690 ZDREE 10 VP1-1X/100XLMG24NK31M
R900595628 DRE 4 K-3X/30G24-10K4M-13
R900595552 DRE 4 K-3X/30G24-10K4V
R900594202 LFA 63 DREWV-6X/006
R900587582 DRE 4 K-3X/30G24-10Z2M-11
R900582096 DRE 10-5X/100YMG24K4M
R900580607 DREMCH 30-4X/200YM
R900577390 FTDRE 4 K10/30AG24C2V
R900576424 3DREP 6 C-1X/25A24N2JK10M
R900574926 ZDRE 6 VP2-1X/100MG24NK4M
R900574602 FTDRE 2 K3X/18AG24C4V-01
R900573750 3DREP 6 C-1X/25A24N9K4V
R900573378 ZDRE 10 VP1-1X/200XYMG24NK4M
R900573377 ZDRE 10 VP2-1X/200XLMG24NK4M
R900573295 DRE 4 K-3X/30G24-10K4M-19
R900570657 LG 6 DRE-ZB-2X/014Y
R900569710 FTDRE 2 K3X/18AG12C4V-01
R900568431 FTDRE 4 K10/30AG24C4V
R900568430 FTDRE 4 K10/30AG12C4V
R900556315 DREM 20-5X/100YG24K4M
R900555821 DRE 10-5X/100YMG24NK4M
R900555253 FTDRE 4 K10/18AG24C4V
R900555252 FTDRE 4 K10/18AG12C4V
R900554403 DREPV 6 C-1X/25P16AG24K4M
R900551330 3DREP 6 C-1X/25A24NK4V
R900550096 3DREP 6 C-1X/16A24N9K4M
R900549772 MHDRE 06 FK2X/18AG24C4V
R900548837 DRE 6-1X/100MG24NK4M
R900547399 ZDRE 10 VP2-1X/200YMG24NK4M
R900547100 3DREP 6 C-1X/25A24N9K4M
R900546913 DRE 20-5X/200YMG24K4M
R900545465 MAGNET GV45A4-A O.N. 19,5 OHM DRE-171
R900545018 VERSCHLUSSSCHRAUBE FTDRE 2 K10/V A-T *BG
R900542708 MAGNET GV45A4-A M.N. 5,4 OHM/ZDRE10
R900542707 MAGNET GV45A4-A O.N. 5,4 OHM/ZDRE10
R900534912 LG 6 DREW-VA-002-2X/006Y
R900528881 DRE 4 K-3X/30G24-10NK4V
R900526744 LG 6 DREW-VA-2X/006Y
