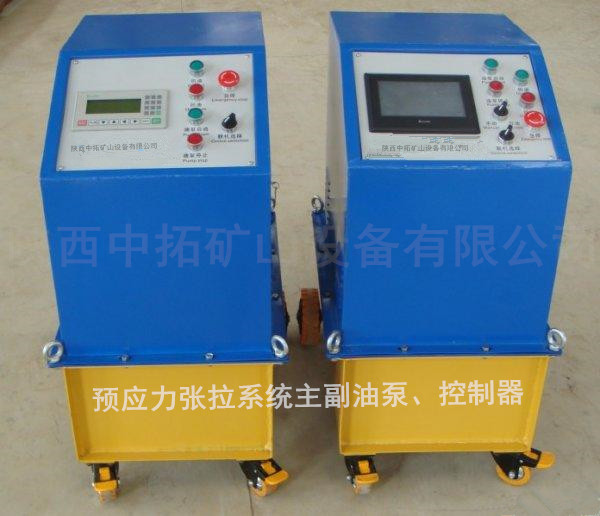

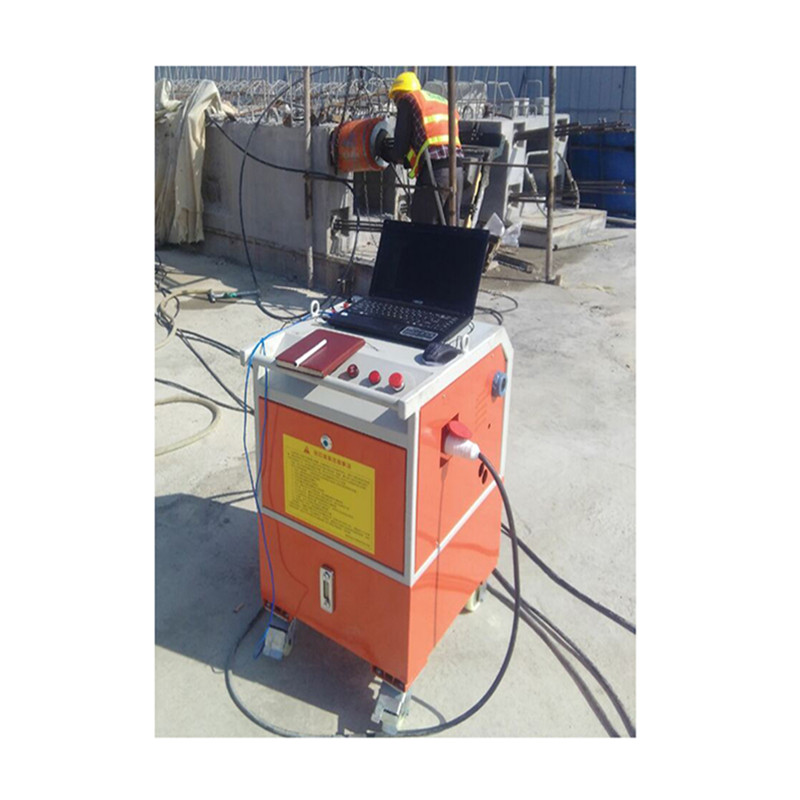

一、张拉操作教程
系统运行参数与构件(梁)、张拉力、伸长值参数设置完成后 ，即可进行张拉作业，在开始张拉前，要先根据设计要选择张拉模式，本系统可以完成多种类型的预应力张拉，如下所示：
① 单顶张拉；
② 两顶张拉；
③ 50%分段张拉；
④ 连续长梁张拉。
⑤ 四顶（四站）张拉；
下面分别对以上张拉模式操作流程进行图文介绍，
注意：系统所有操作均从主菜单画面开始。
（1）、单顶张拉操作流程
①进入[主菜单]操作界面
点击下图界面中红圈指定的[系统工作参数设置]进入下一界面②
②进入[系统工作参数设置]操作界面，设置单顶张拉模式
③返回[系统主菜单]操作界面，点击[两顶张拉运行]按钮
④进入[两顶张拉运行]操作界面，调入张拉孔道参数
⑤进入张拉监控操作界面，点击[自动张拉]按钮开始张拉
（2）两顶张拉操作流程
①进入[主菜单]操作界面，点击[系统工作参数设置]按钮
②进入[系统工作参数设置]界面，确保未选择单顶张拉与长梁张拉模式
③返回[系统主菜单]操作界面，点击[两顶张拉运行]按钮
④进入[两顶张拉运行]操作界面，输入[张拉分类号]、[张拉编号]与[孔道代号]，调入张拉孔道参数，并核对无误后，点击[确定张拉]
⑤进入张拉监控操作界面，点击[自动张拉]按钮开始张拉
（3）50%张拉操作流程
50%分段张拉即先张拉至张拉控制力的50%后回油，待张拉其它孔道后，再回头装顶，再张拉至100%终张控制应力。
①50%张拉操作流程与两顶张拉操作流程基本一样，不同之处只是在张拉监控界面操作上，在张拉监控界面右上角，有切换100%张拉与50%分段张拉的按钮，如下图所示：
在张拉监控界面右上角，点击[50%张拉]按钮，[50%张拉]按钮显示为绿色，即表示已经切换至50%分段张拉模式。此时，点击[自动张拉]按钮即可自动完成50%张拉过程
注意：当再进行其它孔道的100%终张操作张拉时，也同样要在监控界面的右上角，点击[100%张拉]按钮，[100%张拉]按钮显示为绿色，即表示已经切换至100%张拉模式，再进行100%终张操作。
②已经进行过50%张拉的孔道，再终张至100%控制力时，先进入[张拉数据查询]界面，查询到已经进行了50%张拉的对应孔道记录，再点击左下角处的[50%分段终张]按钮，如下图所示：
③点击[50%分段终张]按钮，将弹出50%张拉数据核对窗口，如下所示：

操作人员核对数据无误后，点击[启动终张]按钮，系统将自动完成该孔道的终张操作。
（4）连续长梁张拉操作流程长构件梁或超长现浇梁张拉时，实际伸长量较长，油顶的行程不够，此时需要分段回程张拉。理论伸长量小于600毫米的张拉（钢绞线长度小于85米），使用50%分段张拉即可完成，当理论伸长量大于600毫米时，可进入连续长梁张拉模式进行张拉，进行连续长梁张拉前，请先设定[长梁连续张拉分段回油位移]参数。一般设为150～180毫米
①进入[主菜单]操作界面
点击下图界面中 [系统工作参数设置]按钮进入下一界面
②设置长梁连续张拉分段回油位移参数后再选择[连续张拉]模式。
点击上图界面中 [返回主菜单]按钮进入下一界面
③进入[主菜单]操作界面，点击[长梁连续张拉运行]按钮。
④进入[长梁连续张拉运行]操作界面。
输入梁分类号、张拉梁编号及孔道代号后，点击[调入参数]，认真核对张拉分级参数是否正确，核对无误后，点击[确定张拉]进入连续长梁张拉监控界面。
⑤进入[长梁连续张拉运行]操作界面。

在上面界面点击[自动张拉]按钮，系统将按照分级序号进行张拉，张拉数据将实时动态显示在上面表格中，每一级张拉完成，系统自动回油至起点停机，此时，施工操作人员需再次检查油顶夹具有无松脱情况，确定良好后，再次点击[自动张拉]按钮，会弹出下面操继续张拉操作窗口：
此时，点击上面的[.继续张拉 ]按钮，系统即继续按设定的张拉级序进行张拉。直至张拉完成。
注意：正常张拉时，除非特别需要，或发生故障，并经过认真确认，操作人员请不要随意使用[ 1.放弃张拉 ]按钮，放弃张拉时，可能会造成正在张拉的数据丢失！




（5）、四顶（四站）张拉操作流程

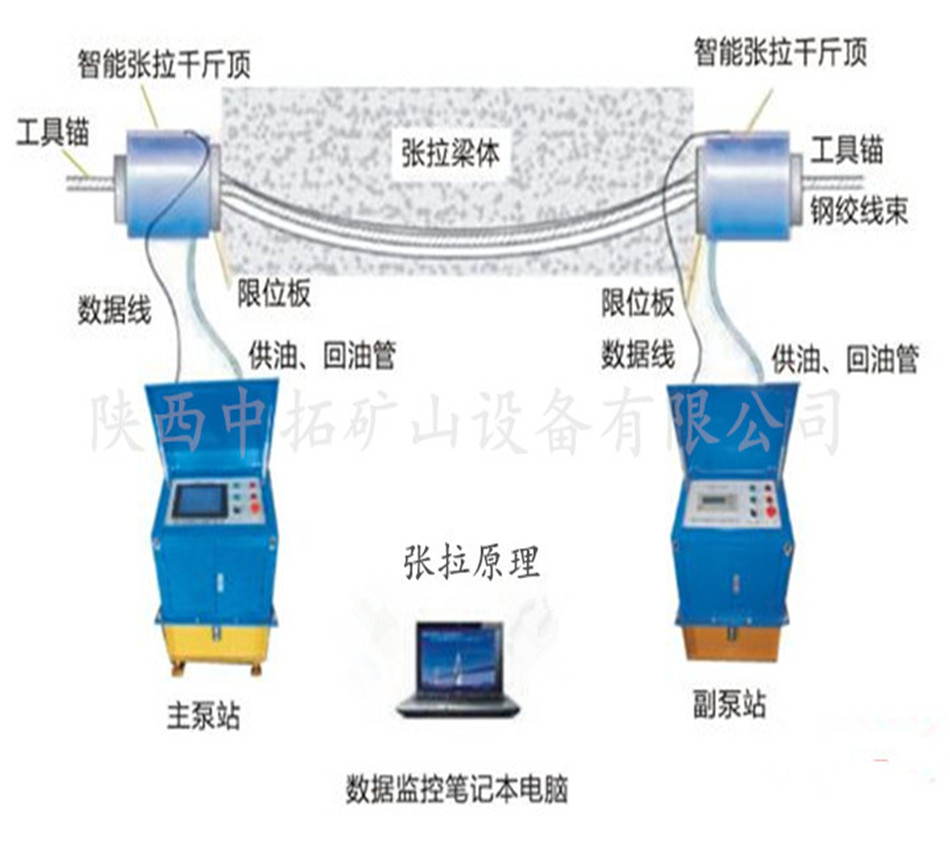

目前，本系统四顶张拉是由四个泵站分别给四台油顶供油进行张拉，其特点就是由两套两顶张拉泵站，通过组网开关设置，将两套独立的两顶张拉泵站进行无线联网，实现四顶两孔道张拉操作。如下图所示：
四顶张拉的四个泵站分别编号为A1、A2、B1、B2，其中A1-A2对应于一个孔道，B1-B2对应另一个孔道。A1为四站的主控机，上图界面有详细说明。
操作流程如下
①、 确认A1-A2正常联网，B1-B2正常联网。
②、 进入B1机主菜单界面，再进入[ 张拉模式类型设置 ]界面，首先设定B1机的四顶张拉模式，确认模式切换成功。
③、 进入A1机主菜单界面，再进入[ 张拉模式类型设置 ]界面，设定A1机的四顶张拉模式，确认模式切换成功。
④、 在A1机设置好对应孔道的张拉参数。
⑤、 在B1机设置好对应孔道的张拉参数。
⑥、 进入A1机主菜单，确认主菜单界面右下角A1、A2、B1、B2指示灯全为绿色，表示四泵站联网正常，可以进行四顶张拉操作。
⑦、点击[ 四顶张拉运行 ]按钮，进入四顶张拉运行界面
在此界面，
⑴、 点击左上角[A1-A2孔道]按钮，输入A1-A2对应孔道代号，调取对应的孔道参数。
⑵、 点击左上角[B1-B2孔道]按钮，输入B1-B2对应孔道代号，调取对应的孔道参数。
注意：在此请认真核对两个孔道的参数是正确，如果发现有误，需分别在A1机，B1机进行更正。然后再重新调取更新后的参数。
⑦、 点击[ 确定张拉 ]按钮，进入四顶张拉运行监控界面

点击[ 自动张拉 ]按钮，即可自动完成四顶张拉操作。
注：点击左上角的[A1-A2]按钮、[B1-B2]按钮、[位移监控]按钮、[四顶监控]按钮，可以分别切换不同的监控界面。
