TZ1LE024RC18VAB-C1826现货_TZ1LE024RC_福州利腾机电设备有限公司

TZ1LE024RC18VAB-C1826现货

型号：TZ1LE024RC18VAB-C1826
订货号：084246
品牌：安士能EUCHNER
产地：德国

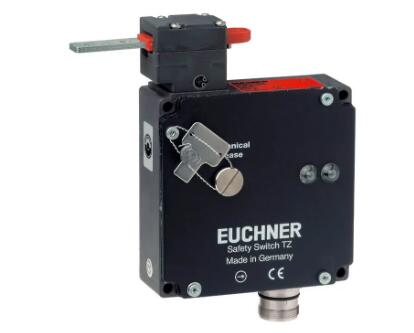

品名：安全门锁开关

084246 TZ1LE024RC18VAB-C1826

TZ1LE024RC18VAB-C1826特点

正面辅助解锁装置
两个LED指示灯，分别为红绿两色
M23 (RC18)圆形接插头
左侧装配的触发头
接近方向

水平

可以90°增幅进行调整

电磁线圈工作电压和LED功能显示
24 V AC/DC -15%, +10%

锁止类型
TZ1 通电解锁, 弹簧力锁止电磁阀通电解锁

开关元件
SK 用于监控门/触发块位置
UK 用于监控门锁（内置电磁线圈）
2131H 缓动式开关触点，3个常闭图 + 1个常开
3131H 缓动式开关触点，2个常闭图 + 2个常开

辅助解锁装置
用于在工具的辅助下解锁锁止功能。可通过密封防止改动。内附引线焊接配件和工具（已预装配到具有圆形接插头的型号上）

TZ1LE024RC18VAB-C1826机械值和环境

壳体材料阳极氧化压铸合金
重量
网状 1,2 kg
环境温度 -25 ... 80 °C
防护等级 IP65
机械使用寿命 1 x 106
触点材料银合金，电亮金
开关原理缓动式开关触点
安装位置任何
门位置的强制动作触点数 2
门位置的常开触点数 1
门锁监控功能的强制动作触点数 2
门锁监控功能的常开触点数 2
接线方式
1 x RC18接插件
接近速度最大20 m/min
触发频率 1200 1/h
门锁原理通电解锁
锁紧力Fmax 2000 N
锁紧力FZh 1500 N
固定作用力 10 N
提取力 30 N
触发力 35 N
插入深度最小52 mm
罩盖黑
电气连接等级
额定热电流Ith 4 A
使用类别，符合EN 60947-5-1标准
AC-15 4A 110V
DC-13 4A 24V
电磁线圈工作电缆
AC/DC 24 V -15% ... +10%
短路保护装置，符合IEC 60269-1标准
（保险丝） 4A gG
额定绝缘电压Ui 110 V
额定脉冲耐受电压Uimp 1,5 kV
开关电压
最小（10mA时） 12 V
开关电流
最小（24V时） 1 mA
功耗 10 W
电磁线圈占空比 100 %
LED指示灯工作电压与电磁线圈电压对应
其他
C数值
C1826 特殊配线
可靠性值符合EN ISO 13849-1标准
控制门锁功能
类别根据门锁的外部控制
性能等级根据门锁的外部控制
PFHD 根据门锁的外部控制
监控门锁功能和安全门位置
B10D 3 x 106
结合触发块 BETAETIGER-Z-G
机械值和环境
超行程 4 mm
结合触发块 BETAETIGER-Z-GN
机械值和环境
超行程 16 mm
