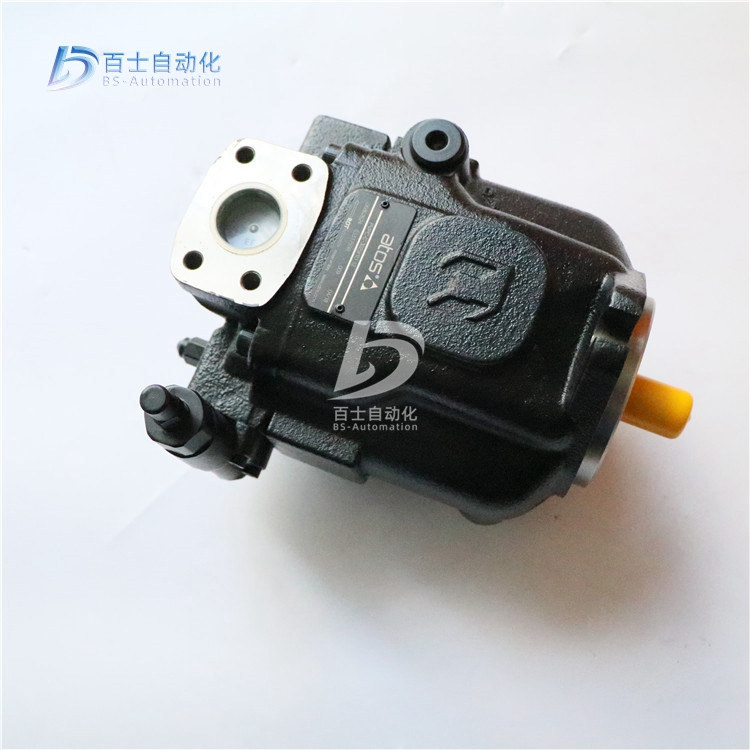

PFRXF-203

PFRXF-203

产品简介：

柱塞泵是液压系统的一个重要装置。它依靠柱塞在缸体中往复运动，使密封工作容腔的容积发生变化来实现吸油、压油。柱塞泵具有额定压力高、结构紧凑、效率高和流量调节方便等优点，被广泛应用于高压、大流量和流量需要调节的场合，诸如液压机、工程机械和船舶中。

CK-125/90*0650-S301 RS
CK-125/90*1300-S301 RS
CK-160/110*0100-N701
CK-25/12*0040-C208
CK-25/12*0040-C208 AWT
CK-25/18*0050-N001
CK-25/18*0055-N001
CK-32/14*0040-N001
CK-32/14*0125-P801
CK-32/14*0140-D901
CK-32/14*0280-C901
CK-32/14*0280-C908
CK-32/14*0280-D901
CK-32/14*0400-N208 I
CK-32/22*0025-E004 AWI
CK-32/22*0040-P001
CK-32/22*0050-P001
CK-32/22*0065-N001
CK-32/22*0090-P001
CK-32/22*0100-N001
CK-32/22*0120-N001
CK-32/22*0150-N001
CK-32/22*0192-C301
CK-32/22*0200-N001
CK-32/22*0220-N001
CK-32/22*0250-N001
CK-40/18*0100-D901
CK-40/18*0120-X008
CK-40/18*0125-G908
CK-40/18*0140-N308
CK-40/18*0182-D901
CK-40/18*0182-S601
CK-40/18*0183-D601
CK-40/18*0183-D601 B1E2X1Z2
CK-40/18*0183-D601 B2E4*223
CK-40/18*0183-D901 B2X2
CK-40/18*0184-S601
CK-40/18*0250-C208
CK-40/18*0250-C208 AWT
CK-40/22*0125-C301
CK-40/28*0150-E301 AHW
CK-40/28*0170-N001
CK-40/28*0200-E008 I
CK-40/28*0400-S001
CK-40/28*0500-E908 I
CK-40/28*1600-E948
CK-50/22*0050-N001
CK-50/22*0090-P308
CK-50/22*0090-P308 B1E2
CK-50/22*0100-N001
CK-50/22*0115-P308
CK-50/22*0115-P308 B1E2
CK-50/22*0125-P801
CK-50/22*0125-S008
CK-50/22*0500-C908 I
CK-50/28*0100-N001
CK-50/28*0110-P001
CK-50/28*0140-P001
CK-50/28*0150-N001
CK-50/28*0180-N001
CK-50/28*0200-N001
CK-50/28*0205-C301
CK-50/28*0240-G904
CK-50/28*0250-N001
CK-50/28*0373-C301
CK-50/28*0500-N001
CK-50/28*0500-S908
CK-50/36*0050-P001 I
CK-50/36*0050-P001 I
CK-50/36*0160-L904 XV=190
CK-50/36*0200-C008 AI
CK-50/36*0250-C001
CK-50/36*0400-L904 XV=300
CK-50/36*0500-L108 I
CK-50/36*0600-L108
CK-50/36*0900-L921
CK-50/36*1100-N028
CK-50/36*1150-S001
CK-50/36*2100-E388
CK-63/28*0035-E901
CK-63/28*0065-N001
CK-63/28*0600-S001
CK-63/28*1100-E924
CK-63/36*0150-N001
CK-63/36*0180-N001
CK-63/36*0200-N001
CK-63/36*0250-N001
CK-63/36*0300-N001
CK-63/36*0350-N701
CK-63/36*0400-S608
CK-63/36*0450-N001
CK-63/36*0500-N001
CK-63/36*0750-L301
CK-63/36*1500-L908
CK-63/36*1700-E908 A
CK-63/45*0080-E908
CK-63/45*0100-N901

基本信息
中文名称
柱塞泵

机械分类
径向柱塞泵


广泛应用
高压、大流量和流量需要调节

目录
1?基本简介
2结构形式
3机械分类
4主要特点
5软件功能
6工作阶段
7国产系列
8机械使用
9机械维护
10检修事项
?基本简介
柱塞泵是液压系统的一个重要装置。它依靠柱塞在缸体中往复运动，使密封工作容腔的容积发生变化来实现吸油、压油。

柱塞在缸体中要往复运动，因此，它的运动量很大，在工作过程中需要承受巨大的摩擦力，因此，柱塞要求高的硬度、耐磨性和使用寿命以及高的精度等。通过研究，采用淬火热处理可以满足柱塞的技术要求。

淬火是将钢加热到临界温度Ac3（亚共析钢）或Ac1（过共析钢）以上温度，保温一段时间，使之全部或部分奥氏体化，然后以大于临界冷却速度的冷速快冷到Ms以下（或Ms附近等温）进行马氏体（或贝氏体）转变的热处理工艺。淬火工艺在现代机械制造工业得到广泛的应用。机械中重要零件，尤其在汽车、飞机、火箭中应用的钢件几乎都经过淬火处理。常用的淬火设备如下：



型号
WH-VI-80
输入功率
80KW
输入电压
342V-430V
最大输入电流
130A母线
冷却水流量（主机）
28L/min（0.3mpa）
冷却水流量（变压器）
20L/min（0.3mpa）
振荡频率
15-35KHZ
冷却水压
0.1-0.3Mpa
主机体积
650×520×1100mm3
变压器体积
500×800×580mm3
主机重量
80±5%kg
变压器重量
77±5%kg
水温保护点
50℃
效率 100%
结构形式
柱塞泵分为轴向柱塞泵和径向柱塞泵两种代表性的结构形式；柱塞缸由于径向柱塞泵

属于一种新型的技术含量比较高的高效泵，随着国产化的不断加快，径向柱塞泵必然会成为柱塞泵应用领域的重要组成部分；具体详见径向柱塞泵百科；以下仅以轴向柱塞泵为例进行解释。

轴向柱塞泵是利用与传动轴平行的柱塞在柱塞孔内往复运动所产生的容积变化来进行工作的。由于柱塞和柱塞孔都是圆形零件，加工时可以达到很高的精度配合，因此具有容积效率高，运转平稳，流量均匀性好，噪声低，工作压力高等优点，但对液压油的污染较敏感，结构较复杂，造价较高。

MCY14-1B：定量柱塞泵

SCY14-1B：手动变量柱塞泵

YCY14-1B：压力变量柱塞泵

BCY14-1B：电液控制柱塞泵

PCY14-1B：恒压变量柱塞泵

柱塞泵的泵油机构包括两套精密偶件：柱塞（plunger）+柱塞套(barrel)构成柱塞偶件(plunger and barrel assembly)（图5-11）、出油阀（delivery valve）和出油阀座(delivery valve seat)构成出油阀偶件(delivery valve assembly

柱塞和柱塞套是一对精密偶件，经配对研磨后不能互换，要求有高的精度和光洁度和好的耐磨性，其径向间隙为0.002～0.003mm

柱塞头部圆柱面上切有斜槽，并通过径向孔、轴向孔与顶部相通，其目的是改变循环供油量；柱塞套上制有进、回油孔，均与泵上体内低压油腔相通，柱塞套装入泵上体后，应用定位螺钉定位。

柱塞头部斜槽的位置不同，改变供油量的方法也不同。

出油阀和出油阀座也是一对精密偶件，配对研磨后不能互换，其配合间隙为0.01mm 。

出油阀是一个单向阀，在弹簧压力作用下，阀上部圆锥面与阀座严密配合，其作用是在停供时，将高压油管与柱塞上端空腔隔绝，防止高压油管内的油倒流入喷油泵内。

出油阀的下部呈十字断面，既能导向，又能通过柴油。出油阀的锥面下有一个小的圆柱面，称为减压环带，其作用是在供油终了时，使高压油管内的油压迅速下降，避免喷孔处产生滴油现象。当环带落入阀座内时则使上方容积很快增大，压力迅速减小，停喷迅速。

机械分类
轴向柱塞泵
轴向柱塞泵是活塞或柱塞的往复运动方向与缸体中心轴平行的柱塞泵。轴向柱塞泵是利用与传动轴平行的柱塞在柱塞孔内往复运动所产生的容积变化来进行工作的。由于柱塞和柱塞孔都是圆形零件，加工时可以达到很高的精度配合，因此容积效率高，运转平稳，流量均匀性好，噪声低，工作压力高等优点，但对液压油的污染较敏感，结构较复杂，造价较高。

直轴斜盘式
直轴斜盘式柱塞泵分为压力供油型和自吸油型两种。压力供油型液压泵大都采用有气压的油箱，也有液压泵本身带有补油分泵向液压泵进油口提供压力油的。自吸油型液压泵的自吸油能力很强，无需外力供油。靠气压供油的液压油箱，在每次启动机器后，必须等液压渍箱达到使用气压后，才能操作机械。如液压油箱的气压不足时就启动机器，会对液压泵内的与滑鞭造成拉脱现象，出会造成泵体内回程板与压板的非正常磨损。

公司简介：

武汉百士自动化设备有限公司位于武汉洪山区，是一家从事经营自动化仪表备件、液压泵阀的贸易型公司；专注于中国工业传动自动化流体领域。主营产品数控模块、伺服电机、可编程控制器、传感器、气动元件、工业仪器仪表、电磁阀、柱塞泵、液压元件等。经营品牌有：贝加莱B&R、西门子Siemens、本特利bently、爱尔泰克Airtec气动、安沃驰Aventics、博世力士乐rexroth、阿托斯ATOS、迪普马DUPLOMATIC、Parker派克、伊顿EATON VICKERS等品牌。

    公司本着创业人为本、发展靠科技、管理出效益、服务至上的理念。为广大的顾客价值 ，为企业效益 ，为员工机遇的发展方向 。我们的理念是让的企业成为我们的客户，让我们的客户成为的企业。公司提供销售服务，同时还建立了完善的售后服务体系，为企业发展中遇到的问题和困难提供指导帮助。我们相信，通过我们的不断努力和追求，能够实现与中小企业的互利共赢！


我们热诚欢迎各界朋友来电咨询、洽谈业务。

产品报价及货期说明 因工业液压、自动化各进口品牌备件型号繁多，欧美产品价格货期实时变化，因此很难实时标出准确价格，故具体产品信息、报价及货期请以我公司报价单为准 ,给您带来不便敬请谅解！以上信息由武汉百士公布，最终解释权归武汉百士自动化设备有限公司所有。感谢您的合作，竭诚为您服务。
