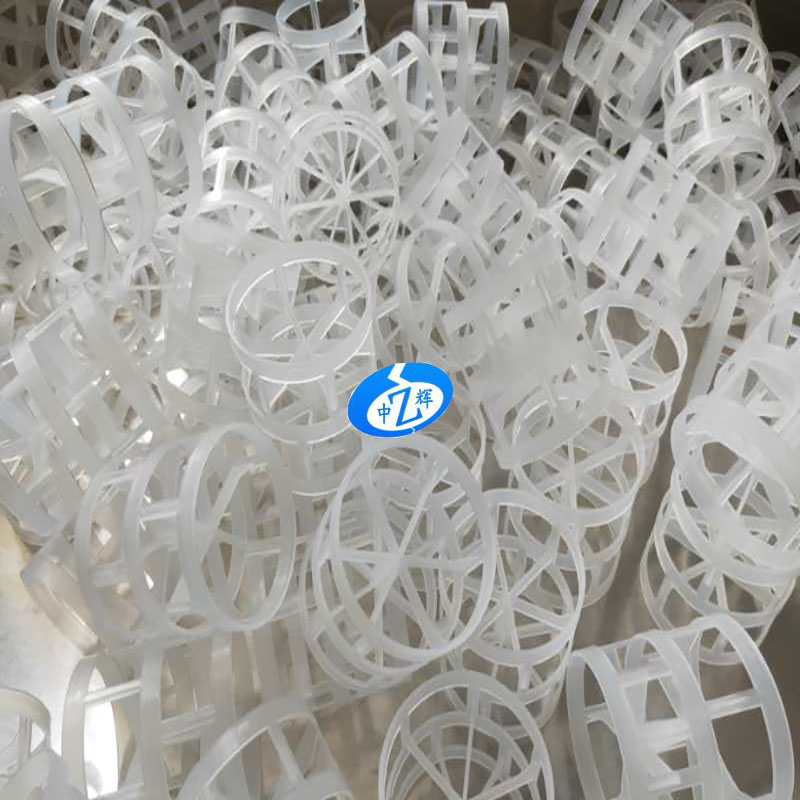

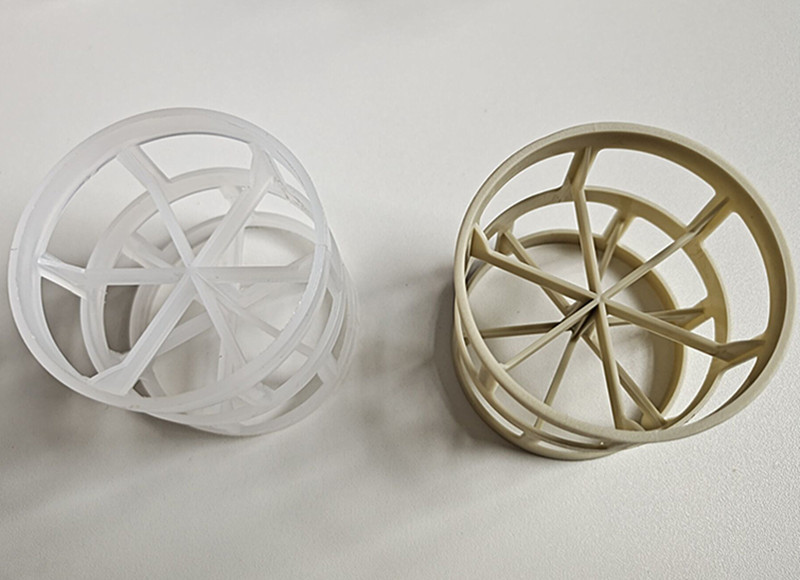

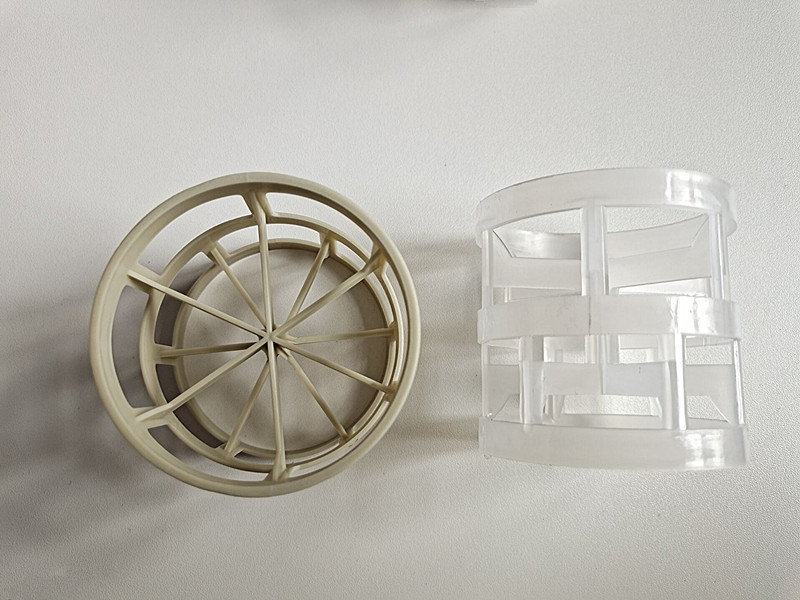

塑料鲍尔环填料是一种高径相等的开孔环型填料，它是在拉西环填料的基础上，在环壁上开出带有窗孔，上下两层窗孔的位置相反错开，一般开孔面积约占环壁总面积的30%左右。在未增加填料表面积的情况下，却大大改善了填料层内气液两相的流动情况，提高了填料的流体力学与传质性能。其形状结构可分为内筋为米子型，称为塑料鲍尔环（米）；内筋为井字形，称为塑料鲍尔环（井）。
由于鲍尔环填料在环壁上开了许多窗孔，使得填料塔内的气体和液体能够从窗孔自由通过，所以填料层内的气体和液体分布情况较之拉西环有较大的改善，尤其是填料环内表面容易被液体湿润，使得内表面得以充分利用。因此同种材质、同样规格的鲍尔环填料较之拉西环填料相比不但具有较大的通过能力和较低的压降，而且使塔的分离效率有所提高、操作弹性也有所增大。一般在同样的压降下，鲍尔环填料的处理能力较拉西环增加50%以上；在同样的处理量下，鲍尔环填料的压降仅为拉西环的一半。
各种介质中的使用温度为60-250摄氏度，塑料鲍尔环广泛用于石油、化工、氯碱、煤气、环保等行业的填料塔中。
塑料鲍尔环具有压降低、通量大、效率高等特点。
塑料鲍尔环适用于各种分离、吸收、脱吸装置、常减压装置、合成氨脱碳、脱硫系统、乙苯分离、异辛烷/甲苯分离等。
|
规格 D×H×S(mm) |
比表面积 m2/m3 |
空隙率 % |
堆积重度 kg/m3 |
堆积个数 n/m3 |
|
Φ16×16×1.0 |
262 |
91 |
93 |
112000 |
|
Φ25×25×1.2 |
213 |
91 |
80 |
53500 |
|
Φ38×38×1.4 |
151 |
91 |
57 |
15800 |
|
Φ50×50×1.5 |
100 |
92 |
52 |
6500 |
|
Φ76×76×2.6 |
72 |
92 |
54 |
1930 |
