一、微波高温炉设计原理

二、        微波高温炉是门针对1000至1600摄氏度工作温度区间的产品而设计，微波具有良好的穿透能力可以满足各种不同形态的物料使用；并充分利用材料学科与微波特性进行深度高效结合，物料在炉内吸收微波能量，内外同时升温实现在最均匀的受热环境，微波直接作用于物料的能力有效节省热传导时间开机提温速度快速；微波高温炉容器与保温材料经优选后，实现微波穿透无阻无热浪费，微波高温炉采用高强度304厚不锈板制成，良好的密封可承受负压作业，可在作业时通进想要的气氛进行保护和各种工艺利用，并通过现代化的工控技术实现温度、真空度、时间、等数据触屏显示设定，全中文操作介面可方便国内各种不同学历的人员使用。

三、二、主要特点

四、

五、1、采用特制高性能工业级微波源，确保设备连续稳定长时间运行；

六、

七、2、可实现超快速升温,并大幅缩短保温时间,实验效率成倍提高；

八、

九、3、微波输出功率可调、定时、控温，并有实现精确温控曲线的动态监控；；

十、

十一、4、采用耐1600摄氏度铂铑测温仪；

十二、

十三、5、具有进气通道和出气通道，适用于通惰性气体保护实验,气体流量可控；

十四、

十五、6、专用坩埚和保温结构，对物料无污染；

十六、

十七、7、可加工处理测试各种微波特性不同的物料，通用性强;

十八、

十九、8、设置耐腐蚀排气通道，可快速排出加热过程中产生的气体；

二十、

二十一、9、触摸屏显示和操作，温控曲线，运行记录自动存储，配 USB 导出盘；

二十二、

二十三、10、多重安全锁保护装置，炉门、加热腔门未关或异常打开不启动微波功能；

二十四、

二十五、11、安全可靠的微波屏蔽设计，多道的防泄漏保护功能，保证实验员安全；

二十六、

二十七、

二十八、三、技术参数

二十九、

三十、1、微波频率：2450MHz

三十一、

三十二、2、供电电源：50Hz（380V ）

三十三、

三十四、3、微波功率：4KW

三十五、

三十六、4、输入视在功率：8KW

三十七、5、批次投料量：200~3000 克 。

三十八、

三十九、6、工作温度范围：0~1600℃。

四十、

四十一、7、工作时间：可自由设定。

四十二、

四十三、8、测温方式：1600度铂銠测温，通过触屏数显。

四十四、

四十五、9、投料容器：4只氧化铝陶瓷锅，一次可投一个或多个

四十六、

四十七、10、器件冷却方式：三星水冷控磁管或风冷比选、 风冷工业电源和油浸水冷变压器比选。

四十八、

四十九、11、保留接口：保留外置进出气通道管阀。

五十、

五十一、12、微波箱：6mm厚304 内保温腔体耐，外观不锈钢美观大方。

五十二、

五十三、13、负压系统：干式隔膜泵，配备压力变送系统与PLC进行通信。

五十四、

五十五、14、防微波泄漏：采用微波扼流技术，防止微波从炉门处泄漏，技术可靠。

五十六、

五十七、15、控制方式： PLC 触摸屏控制，数字显示，更直观的反应状态指示，轻松完成操作过程，功率，温度与时间等实验过程曲线可以在显示屏上显示。

五十八、

五十九、16、数据可用 USB 导出。

六十、

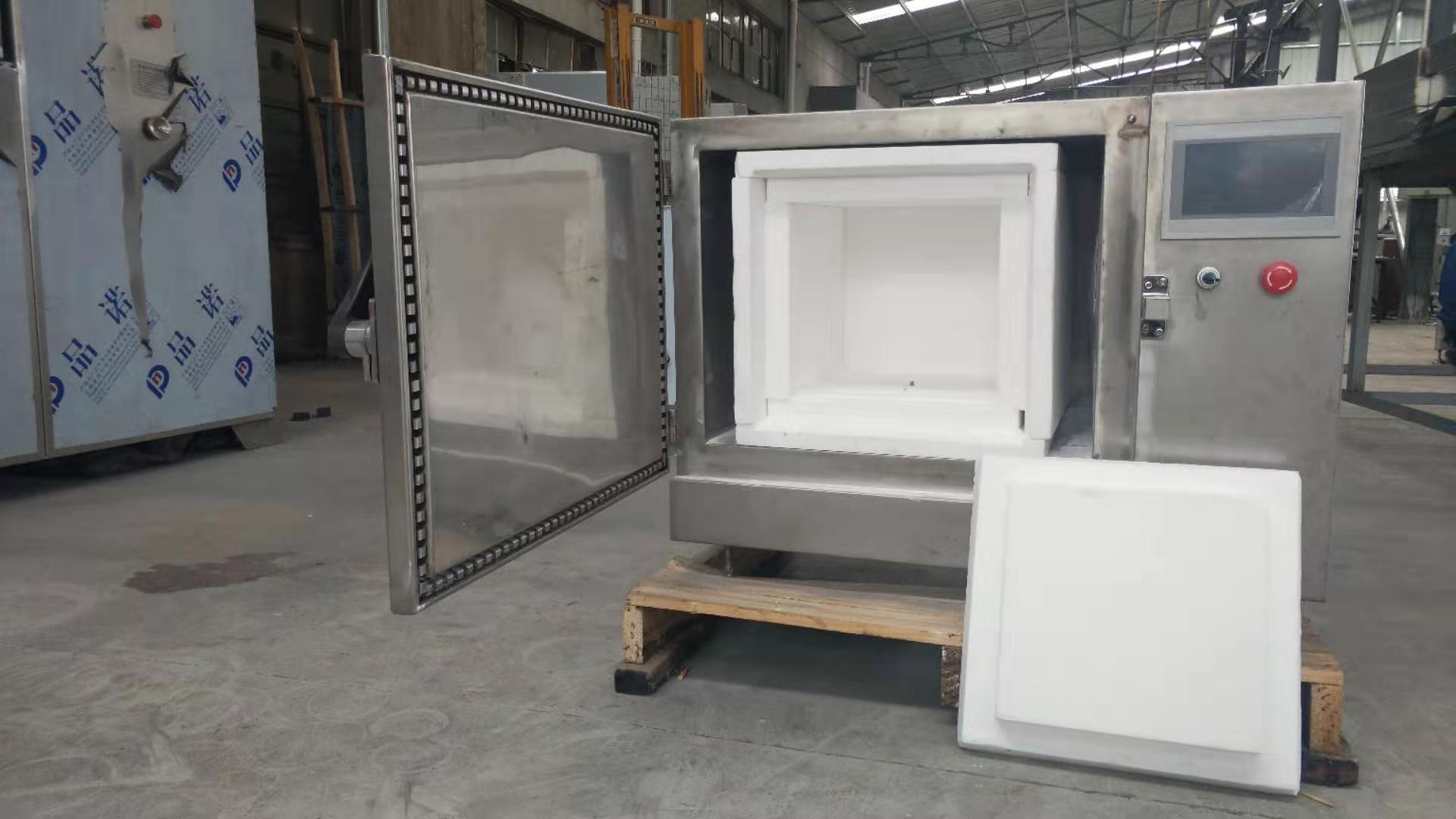

六十一、17、炉腔材料：模制特厚保温内炉膛可耐1600℃陶瓷纤维。

六十二、

六十三、18、炉腔尺寸（约）：300×300×300（W*D*H）

六十四、

六十五、19、设备外形(约)：1000×800×1560mm（W*D*H）。

六十六、

六十七、设备重量（约）：500kg。
