我公司专业生产的衬里防腐阀门包括衬氟蝶阀，衬氟球阀，衬氟止回阀，衬氟截止阀，衬氟闸阀等。

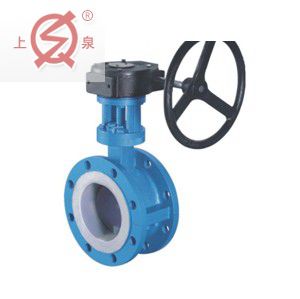

衬里蝶阀 衬氟蝶阀概述：
衬氟蝶阀是用随阀杆一起转动的蝶板作启闭件，用以实现阀门的开启，关闭与调节。衬里蝶阀是在过流部件，阀体、蝶板、阀杆上采用衬里技术有较厚的高分子材料，防腐蚀性能优良，可适用于任何浓度的酸、碱、盐及氧化挤、还原剂、有机溶剂等介质，是化工、石油、医药、食品、钢铁冶炼、造纸、水电等系统的气体、液体、半流体的管路和容器上作截流和调节设备使用的理想产品，并可取代闸阀，截止阀和其他类型的切断、调节阀门。蝶阀在管路中除了起节断和截流用外，近年来已经把密封性能作为评价的主要指标，受到市场青睐。另外，蝶阀还有体积小、重量轻、结构简单等优点，与同参数闸阀比较，平均减轻重量达30～50%，蝶板旋转90°即可实现启、闭过程，又由于转轴两侧蝶板受介质作用力近似相等，转矩相反，因此启闭力矩较小。 衬氟阀门的工艺
衬氟蝶阀结构特点：
1、体积小、重量轻、操作轻巧、便于安装、维修。
2、密封性能优良可靠、零泄漏，使用寿命长。
3、流量特性趋于直线，调节性能最优。
4、结构简单，开关迅速，90°旋转启闭。
5、可代替闸阀、截止阀、旋塞阀、胶管阀及隔膜阀等各种阀的使用。
6、可根据用户需求配置气动、电动装置、满足遥控和程控的需要。
7、更换零件衬里材质可适用于各种介质。
衬氟蝶阀技术参数及执行标准
衬里蝶阀
连接形式 对夹式衬氟蝶阀 法兰式衬氟蝶阀
传动方式 手动衬氟蝶阀、蜗轮传动衬氟蝶阀、气动衬氟蝶阀、电动衬氟蝶阀
公称压力 PN1.0Mpa、PN1.6Mpa
阀门材料 灰铸铁、碳钢、不锈钢
衬里材料 PTFE(F4)、FEP(F46)、PCTEF(F3)、PVDF(F2)、GXPP、GXPO、UHMW-PE 橡胶
适用介质 详见防腐衬里材料 淡水、污水、海水、空气、蒸汽、食品、药品、各种油类、酸类、碱类、盐类
工作温度 (℃) -15~150℃
设计制造 GB/T12238-1989、Q/ZXD 03-1999、API 609、MSS SP-67
结构长度 GB/T 12221-89
连接法兰 JB/T 82.1-94、GB/T9113.1-2000
压力试验 GB/T 13927-1992
手动衬氟法兰蝶阀明细表
| 品牌： | 上泉衬氟阀门（www.sqcffm.com） | 型号： | D341F46 |
|
材质：
|
衬氟
|
连接形式：
|
法兰
|
|
结构形式：
|
截止式
|
公称通径：
|
DN40—1200 （mm）
|
|
适用介质：
|
各种高腐蚀化学介质
|
驱动方式：
|
手动-电动-气动
|
|
压力环境：
|
常压
|
工作温度：
|
常温
|
|
标准：
|
国标
|
流动方向：
|
双向
|
|
零部件及配件：
|
手轮
|
用途：
|
截止
|
|
类型(通道位置)：
|
直通式
|
