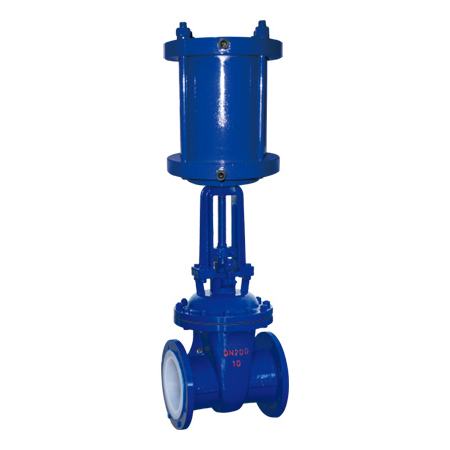

一、Z641F46气动衬氟闸阀概述
重庆Z641F46气动衬氟闸阀是大才阀门生产研发适用在-50℃~150℃的各种浓度的硫酸、盐酸和各种有机酸、强酸、强氧化剂，FEP还适用于各种浓度的强碱有机溶剂以及其它腐蚀性气体、液体介质的管路上使用。表面均匀包覆一层FEP。阀体通道内表面光滑,流体阻力小,CV值高,流通能力强,扭矩适中,采用四级密封结构并在密封面外配以耐温抗老化的SI橡胶的弹性衬。
二、Z641F46气动衬氟闸阀技术标准
设计与制造：GB/T12234
结构长度：GB/T12221ASMEB16.10
法兰尺寸：GB/T9113.1、ANSIB16.5a
结构形式：41楔式明杆、45楔式暗杆
驱动方式：手动、气动、电动
公称压力：0.6、1.0、1.6、2.5MPa
压力试验：GB/T13927API598
三、Z641F46气动衬氟闸阀基本型号
|
手动 |
Z41F4（明杆） |
气动 |
Z641F4（明杆） |
|
Z41F46（明杆） |
Z641F46（明杆） |
||
|
Z45F4（暗杆） |
Z645F4（暗杆） |
||
|
Z45F46（暗杆） |
Z645F46（暗杆） |
||
|
电动 |
Z9b41F4（防爆型-明杆） |
电动 |
Z945F4（暗杆） |
|
Z9b41F46（防爆型-明杆） |
Z945F46（暗杆） |
四、Z641F46气动衬氟闸阀主要零部件材料表：
|
零件名称 |
精铸球墨铸铁 |
碳钢 |
不锈钢 |
||||||
|
QT |
C |
P |
R |
PL |
RL |
||||
|
阀体、阀盖、阀瓣 |
QT400 |
WCB |
CF8 |
CF8M |
CF3 |
CF3M |
|||
|
内衬材料 |
FEP（F46）、PTFE（F4） 、PFA（可溶性聚四氟乙烯） 、P0（聚烯烃）、 PE（超高分子量聚乙烯） |
||||||||
|
螺栓 |
35 |
35 |
1Cr17Ni2 |
1Cr17Ni2 |
1Cr18Ni9Ti |
1Cr18Ni9Ti |
|||
|
螺母 |
45 |
45 |
0Cr18Ni9 |
0Cr18Ni9 |
0Cr18Ni9 |
0Cr18Ni9 |
|||
