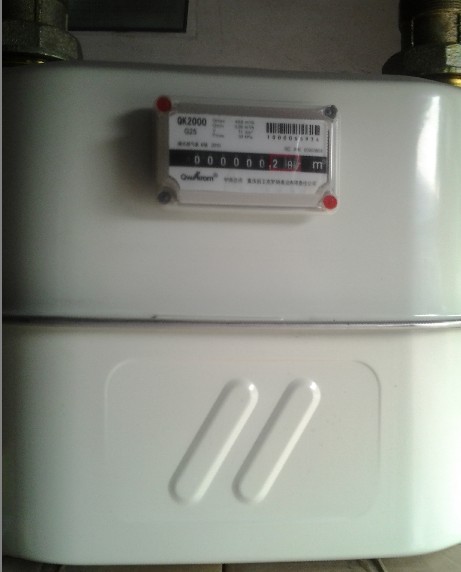

普通钢壳燃气表
G10、G16、G25、G40为工商业用膜式燃气表，是在吸收了国内外同类产品优点的基础上，结合蓝宝石仪表二十多年的气体流量专有技术为一体与创新而开发出的新型工商业用膜式燃气表。该系列燃气表适用于饭店、食堂、工厂等单位对人工煤气、天然气、沼气、液化石油气以及其他无腐蚀性气体的计量，并且气表对杂质不敏感。该系列燃气表执行国标GB/T6968-1997(B级)。
产品描述
外壳优质冷轧钢板，整体拉伸成型，安全可靠；
表面室外粉喷塑处理，耐腐蚀性强；
阀盖座独特配方酚醛塑料辅以去应力处理，稳定性好；
计量精度高；
始动流量低；
耐久性强；
对燃气介质耐受性高；
维护简单方便；
配有工程塑料底座，避免燃气表与地面直接接触。
产品规格
|
参数名称 |
单位 |
型号 |
||
|
G25 |
||||
|
公称流量 |
M3/Hr |
25 |
||
|
最大流量 |
M3/Hr |
40 |
||
|
最小流量 |
M3/Hr |
0.25 |
||
|
工作压力范围 |
kPa |
0.5~50 |
||
|
总压力损失平均值 |
Pa |
≤300 |
||
|
基本误差限 |
qmin≤q<0.1qmax |
% |
±3 |
|
|
0.1qmax≤q≤qmax |
% |
±1.5 |
||
|
外形尺寸(L*W*H) |
mm |
518x438x580 |
||
|
进出气口螺纹（D） |
|
G2 |
M70 x2 |
|
|
进出气口中心距（A） |
mm |
320 |
||
|
安装活接头尺寸（F） |
|
G2 |
||
|
边距（B） |
mm |
211 |
||
|
重量 |
kg |
26 |
||
技术支持
安装前先关闭阀门，根据不同用户要求选用左、右进气表、并按基表进气标志连接管道，注意接口密封，重复点火试用正常后清零即可交付使用。同时做好用气前机械表数据记录和用户资料记录。
安装注意事项
（1）燃气表应安装在能防水、防潮、防烟雾、防腐蚀性气体浸袭，避免阳光直射，远离明火，周围不得有强外磁场干扰和强烈的机械振动。
（2）安装前应检查燃气管道，排除管道内的尘土、铁渣、石子、积水等杂物；
（3）智能燃气表安装应符合环境条件：温度：-200C～+500C；相对湿度：≤90%RH。
（4）气体的流量、压力范围应在智能燃气表规定的范围之内。
（5）燃气管道与燃气表连接处不得漏气，燃气表进气端必须安装一个能关闭气路的阀门(表前阀)。
（6）燃气表应竖直安装并按气流方向标记指示的方向正确连接进出气管道，要远离火源1米以上。
其他型号参数：
G10燃气表 最大工作压力 30kpa 最大流量:16M3/h 最小流量：0.1M3/h
G16燃气表 最大工作压力 30kpa 最大流量25M3/h 最小流量：0.16M3/h
G25燃气表 最大工作压力 30kpa 最大流量:40M3/h 最小流量：0.25M3/h
G40燃气表 最大工作压力 30kpa 最大流量:65M3/h 最小流量：0.4M3/h
G65燃气表 最大工作压力 30kpa 最大流量:100M3/h 最小流量：0.65M3/h
G100 最大工作压力 30kpa 最大流量:160M3/h 最小流量：1.0M3/h
