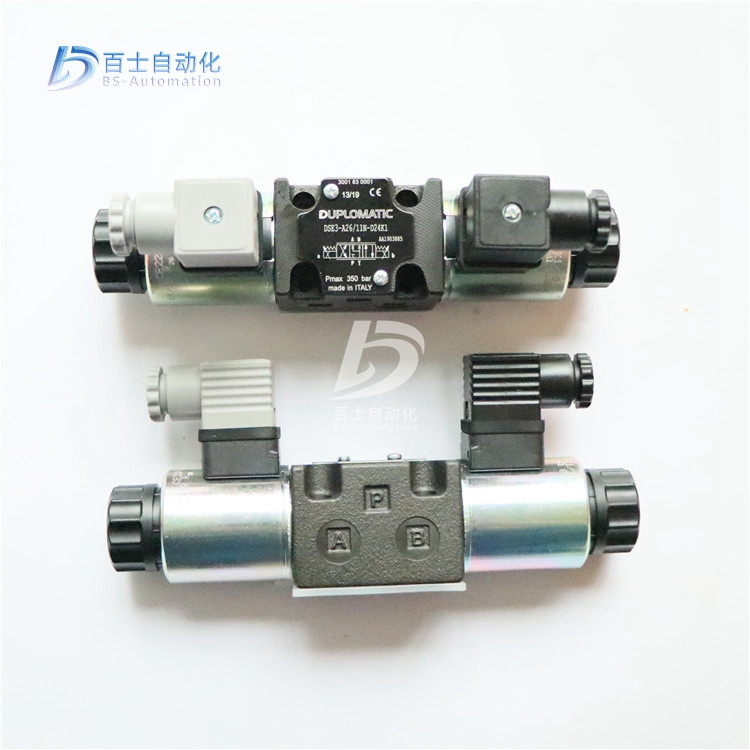

迪普马DS5-S3/12N-D24K1方向控制阀

迪普马DS5-S3/12N-D24K1方向控制阀

产品简介：

电磁阀是用电磁控制的工业设备，是用来控制流体的自动化基础元件，属于执行器，并不限于液压、气动。用在工业控制系统中调整介质的方向、流量、速度和其他的参数。电磁阀可以配合不同的电路来实现预期的控制，而控制的精度和灵活性都能够保证。电磁阀有很多种，不同的电磁阀在控制系统的不同位置发挥作用，最常用的是单向阀、安全阀、方向控制阀、速度调节阀等。

迪普马部分系列型号：

IGP4-032
IGP5-032
IGP5-040
IGP5-050
IGP5-064
IGP6-064
IGP6-080
IGP6-100
IGP6-125
IGP7-125
IGP7-160
IGP7-200
IGP7-250
GP10027R97F
GP10051
GP20140
GP20279
外啮合式
GPGP1-0013L97F/10N
GP2-0140R97F/10N
GP3-0225R01F/10N
外啮合式
1P1P-1.6R/10N
1P-2R/10N
1P-2.5R/10N
1P-3.3R/10N
1P-4.2R/10N
1P-5R/10N
1P-5.8R/10N
1P-6.7R/10N
1P-7.5R/10N
1P-9.2R/10N
1P-11.5R/10N
叶片泵(变量式,定量式)变量式PVD框框式压力补偿
PVD9K/30
PVD13K/30
PVD17K/30PVE
直动式压力调节
PVE-006PC3-R00P/10N
PVE-011PC3-R00P/10N
PVE-016PC3-R90P/10N
PVE-023PC3-R90P/10NPVA
先导式压力补偿
PVA22/30
PVA28/30
PVA35/30
PVA45/30
PVA56/30
PVA72/30
PVA90/30
PVA115/30
PVA145/30
定量式
DFPDFP1-05
DFP1-08
DFP1-11
DFP1-12
DFP1-14
DPF2-12
DPF2-14
DPF2-17
DPF2-19
DPF2-21
DPF3-21
DPF3-25
DPF3-30
DPF3-35
DPF3-38
DPF4-42
DPF4-47
DPF4-50
DFP4-57
DFP4-60
轴向变量柱塞泵
VPPM-VPPLVPPM
高压式
VPPM-029PC-R55S/10N000
VPPM-046PCM-R01S/10N000
VPPM-073PCX-R55S/10N000
VPPM-046PQCE5-R55S/10N000VPPL
低压式
VPPL-008PC5-R00N/10N
VPPL-016PC5-R00S/10N
VPPL-022PC5-R00S/10N
VPPL-036PC5-R00S/10N
VPPL-046PC5-R00S/10N
放大器插头式
EPC-110/10E0
EPC-111/10E0
EPC-114/10E0
EPC-120/10E0
EPC-121/10E0
EPC-124/10E0
EPC-130/10E0
EPC-131/10E0
EPC-134/10E0
适用于压力反馈比例阀EPR-P1*压力反馈单电磁铁导轨安装型:DINEN50022。EPR-P1*型放大器是一种闭环控制比例阀的功率放大器导轨式安装符合DINEN50022标准。EPR-P1*放大器用于实现压力控制的功能可使液压系统的调节压力与放大器的输入参考信号满足指定的线性比例关系。每种型号放大器的大电流和开关频率（PWM）互不相同可根据使用阀的型号进行选择。前面板上装有调整电位计可放大器的性能调整到佳。
EPA-M110/20
EPA-M111/20
EPA-M114/20
EPA-M120/20
EPA-M121/20
EPA-M124/20
EPA-M224/20
EPA-M234/20
EPA-M244/20
EPA-M310/20
EPA-M320/20
EPR-P152/10E0
迪普马导轨式EPR-P134/10E0反馈比例阀
EPR-P153/10E0
EPR-P154/10E0
EPR-P110/10E0
EPR-P111/10E0
EPR-P114/10E0
EPR-P120/10E0
EPR-P121/10E0
EPR-P124/10E0
EPR-P130/10E0
EPR-P131/10E0
EPR-P134/10E0
EPR-P140/10E0
EPR-P141/10E0
EPR-P144/10E0
EDM-M1111/10
欧板式
UEIK-11/51-24
UEIK-12/51-24
UEIK-11RSQ/52-24
UEIK-11RSD/52-24
UEIK-21/51-24
UEIK-22/51-24
UEIK-21RSD/52-24
UEIK-21RL/51-24
UEIK-22RL/51-24
迪普马导轨式EPR-P134/10E0反馈比例阀
适用于欧版式电子控制单元PSC安装架用于UEIK型电子控制单元的安装。该安装架装有D型32芯插座符合DIN41612标准该安装架带有特殊安全锁紧装置用于固定控制单元屏可避免插头与插座之间出现意外的接触不良。导线用螺钉固定在端子板上。该安装架可安装在配电箱内并直接固定在安装板上。
该阀是一种板式安装直动式电磁方向控制阀。1该控制阀安装表面符合CETOP和ISO标准。2.阀体由高强度铸铁制成阀体内铸有宽大的流道可以减少
DS5-S3/12N-A230
DS5-TB/10N-A110K1
DS3-S3/10N-A110K1
DS3-S1/10N-A110K1
DS3-S4/10N-D24K1
DS3-SA1/10N-A230K1
DS3-TB/10N-A230K1
DS3-RK/10N-D24K1
DS3-TB23/10N-D24K1
DS5-S1/10N-D24K1
DS5-S4/10N-D12K1
DS5-TA/10N-D24K1
DS5-S3/10N-D24K1
DS5-S4/10N-D24K1
DS5-TA/10N-D12K1
DS5-TA/10N-A24K1
DS5-TA/10N-A110-50K1
DS5-TA/10N-A230K1
DS5-S1/10N-D12K1
DS5-S1/10N-A24-50K1
DS5-S1/10N-A110-50K1.
DS5-S1/10N-A230-50K1
DS5-SA2/10N-D12K1
DS5-SA2/12N-D24K1
DS3-SB1/10N-A110K1
DS3-SB11/10N-D24K1
DS3-S2/10N-D12K1
DS3-S21/10N-D24K1
DS3-RK/10N-A230K1
DS3-S2/10N-A230K
DS3-S2/10N-A24K1
DS3-S3/10N-A230K1
DS3-S1/10N-D24K1
DS3-S1/10N-D12K1
DS3-S4/10N-A110K1
DS3-S2/10N–D24K1
DS3-S3/10N-D24K1
DS3-S4/10N-D12K1
DS3-TB/10N-D110K1
DS3-TA/10N-D24K1
DS3-TB/10N-D12K1
DS3-RK/10N-D110K1
DS3-TA/10N-A230K1
DS3-SA2/10N-D24K1
DS3-S1/10N-D12K1
DS3-TB/10N-A110K1
DS3-RK/10N-A230K1
DS3-RK/10N-A110K1
DS3-SA2/10N-D12K1
DS3-RK/10N-D24K1
DS3-SA2/10N-A30K1
DS3-S1/10N-A230K1
DS5-RK/10N-D24K1
DS5-RK/10N-A110-50K1
DS5-S2/10N-D12K1
DS5-S2/10N-D24K1
DS5-S2/10N-A110K1
DS5-S2/10N-A230-50K1
DS5-S3/10N-D12K1
DS5-S3/10N-A110-50K1
DS5-S3/10N-A230-50K1
DS5-S4/10N-A110-50K1
DS5-S4/10N-A230-50K1
DS5-S6/10N-A110-50K1
DS5-SB1/11N-A110K1
DS5-TA23/10N-D24K1
DS5-RK/10N-A230-50K1
DS5-SB1/12N-D24K1
DS5-TB23/10N-D24K1
DS5-S1/10N-D24K1
DS5-S1/10N-A230K1
DS5-S2/10N-D24K1
DS5-S3/10N-D24K1
DS5-S4/10N-D24K1
DS5-S4/10N-A230K1
DS5-TA/10N-D24K1
DS5-TA/11N-A230K1
DS5-RK/10N-D24K1
DS5-RK/10N-A230K1
DS5-TB23/10N-A110-50K1
DS5-TA23/10N-A110-50K1
DS5-S11/12N-D24K1
DS5-S1/11N-D24K1
DS5-TA/11N-D24K1
DS5-S3/11N-D24K1
DS5-S6/11N-D24K1
DS5-TA02/11N-D12K1
DS5-S1/11N-D12K1
DS5-S11/11N-D24K1
DS5-S1/11N-A110K1
DS5-SA1/11N-D24K1
DS5-S3/10N-D24K1
DS5-TA/10N-D24K1
DS5-SB3/12N-D24K1
DS5-S3/11N-D12K1
DS5-S3/11N-A230K1
DS5-S7/11N-A230K1
DS5-TA23/11N-D24K1
DS5-S3/10N-D110K1
DS5-SB1/11N-D24K1
DS5-SB2/11N-D24K1
DS5-SA1/10N-A230K1
DS5-S1/11N-A230K1
DS5-S3/11N-A230K1
DS5-S4/11N-A110K1
DS5-TA/10N-A230K1
DS5-SA2/11N-D24K1
DS5-SA1/10N-D24K1
DS5-SB1/10N-D24K1
DS5-S7/10N-A110K1
DS5-SB1/11N-A230K1
DS5-SA2/11N-D12K1
DS5-S8/10N-A230K1
DS5-TB02/10N-D12K1
DS5-TA23/11N-A230K1
DS5-S1/11N-D24K1
DS5-S3/11N-D24K1
DS5-S4/12N-D24K1
DS5-TA/11N-D12K1
DS5-SA2/12N-D24K1
DS5-RK/11N-D24K1
DS5-S6/12N-D12K1
DS5-S1/12N-A230K1
DS5-S9/12N-D24K1
DS5-SB2/11N-D24K1
DS5-S20/12N-D12K1
DS5-RSA1/11N-A230K1
DS5-SB1/12N-D24K1
DS5-SB3/12N-D24K1
DSP7-S1/10N-D24K1
DSP7-S11/10N-II/D24K1
DSP7-S3/10N-II/D24K1
DSP7-S3/10N-IE/D24K1
DSP7-TA/10N-IE/D24K1
DSP7-TA/10N-IE/A230-50K1
DSP7-S1/10N-IE/A230-50K1
DSP7-S4/10N-CI-C/A110-50K1
DSP7-S1/10N-CI-C/A110-50K1
DSP7-TB/10N-II/D24K1
DSP7-SA1/10N-EI/D24K1
DSP7-12/10N/IE/AB10/D24K1
DSP7-S11/10N-IE/D24K1
DSP7-RK/20N-II/A110K1
DSP7-S12/20N-IE/AB10/D24K1
DSP7-S6/20N-II/A110/K1
DSP7-S2/20N-EE/D24K1
此阀有开环型和阀芯位置反馈型阀芯位置反馈型保证了优的控制精度和重复精度。
DSE3型DSE5型
安装尺寸：CETOP03安装尺寸：CETOP05
压力等级：350bar压力等级：350bar
大流量：4-8-16-26l/mim大流量：30-40-50l/mim
迪普马DSE5-A60/10N-D24K1比例方向阀
DSE3-A08/10N-D24K1比例方向阀
DSE3-A16/10N-D24K1比例方向阀
DSE3-A26/10N-D24K1比例方向阀
DSE3-C08/10N-D24K1比例方向阀
DSE3-C16/10N-D24K1比例方向阀
DSE3-C26/10N-D24K1比例方向阀
DSE3G-A26/11N-E0K11/B比例方向阀
DSE3G-C26/11N-E0K11/B比例方向阀
DSE5-A30/10N-D24K1比例方向阀
DSE5-A60/10N-D24K1比例方向阀
DSE5-C30/10N-D24K1比例方向阀
DSE5-C60/10N-D24K1比例方向阀
DSE5G-C60/10V-E0K11/B比例方向阀
迪普马DSE5-A60/10N-D24K1比例方向阀
DS3-RK/10N-D00电磁换向阀
DS3-S1/10N-D24K1电磁换向阀
DS3-S2/10N-A230K1电磁换向阀
DS3-S2/10N-D24K1电磁换向阀
DS3-S3/10N-A230K1电磁换向阀
DS3-S3/10N-D00电磁换向阀
DS3-S3/10N-D24K1电磁换向阀
DS3-S3/10N-D28K1电磁换向阀
DS3-S4/10N-D24K1电磁方向阀
DS3-TA/10N-A230K1电磁换向阀
DS3-TA/10N-D24K1电磁换向阀
DS3-TA02/10N-D24K1电磁换向阀

种类
普通单向阀
(逆止阀或止回阀)

功用:只允许油液正向流动，不许反流。

分类:直通式、直角式

结构:阀体、阀心锥形、钢球式 、弹簧等

工作原理:液流从进油口流入时，A →B

液流从出油口流入时，A → B

开启压力:0、04--0、1MPa

做背压阀:Pk=0.2--0.6 MPa 3

液控单向阀
功用:正向流通，反向受控流通
方向控制阀
方向控制阀
结构:普通单向阀+液控装置

K不通压力油，A → B

工作原理〈

K通压力油，A → B

结构特点:B→ A，∵ PB=P工，很高

∴ 弹簧腔背压很大，pk很大时才能顶开阀心,影响可靠性。

故 可采用如下措施

1) 采用先导阀预先卸压

2) 采用外泄口回油降低背压

应用:∵液控单向阀具有良好的反密封性

∴ 常用于保压、锁紧和平衡回路

梭阀
相当于两个单向阀组合的阀

具有逻辑"或门"功能.在逻辑回路和程序控制回路中广泛运用,在手动---自动回路的转换上常用。

因梭阀在换向过程中存在路路通过程，因此当某一接口进气量或排气量非常小的时候，阀的前后不能产生使阀正常换向的压力差，使阀不能完全换向而中途停止，造成阀的动作失灵。所以在使用时因注意，不要在某一接口处采用变径接头造成通路过小。

双压阀
与门功能

快速排气阀
作用:是为了加快汽缸运动速度作快速排气的。

在给定条件下工作地汽缸杀毒很大程度上取决于控制阀的大小，如需要提高速度(尤其是需要提高单向速度时)，可安装一个快速排气阀，而不必承担大型控制阀的费用。

滑阀式换向阀
(1)换向阀的结构和工作原理

阀体:有多级沉割槽的圆柱孔

结构〈

阀芯:有多段环行槽的圆柱体

分类:

二位

按工作位置数分 < 三位 位:阀心相对于阀体的工作位置数。

四位

二通 按通路数分 < 三通 通: 阀体对外连接的主要油口数

四通 (不包括控制油和泄漏油口)

五通

电磁换向阀

液动换向阀

按控制方式分 <电液换向阀

机动换向阀

手动换向阀
滑阀式换向阀主体结构形式
滑阀式换向阀主体结构形式
图形符号含义:

1 位--用方格表示，几位即几个方格

2 通--↑ 不通-- ┴ 、┬ 箭头首尾和堵截符号与一个方格有几个交

点即为几通。

3 油口有固定方位和含义，p--进油口(左下)， T--回油口(右下) ,

A.B--与执行元件连接的工作油口(左、右上)。

4 弹簧--W、M，画在方格两侧

二位阀，靠弹簧的一格。

5 常态位置 〈 原理图中，油路应该连接在常态位置 三位阀，中间一格。

滑阀的中位机能

滑阀机能:换向阀处于常态位置时，阀中各油口的连通方式，对三位阀即中间位置各

油口的连通方式，所以称中位机能。

中位机能:三位换向阀处于中立位置时，阀中各油口的连通方式。

(3) 换向阀的主要性能

1) 工作可靠

2) 压力损失小

3) 内泄漏小

4) 换向时间与复位时间

5) 使用寿命长

(4) 操作方式

手动换向阀
特征:利用手动杠杆操纵阀芯运动以控制流向

分类:钢球定位式、 弹簧复位式。

多路换向阀

特征:是一种集中布置的组合式手动换向阀

串联式

分类:按组合方式有〈 并联式

顺序单动式

机动换向阀
特征:利用挡铁或凸轮使阀心运动以控制流向

分类:常为二位阀，有二位二通、三通、四通

举例:二位二通机动换向阀

组成:阀体、阀心、弹簧、滚轮等

常态: P→ A

工作原理〈

滚轮压下: P→ A

电磁换向阀
特征:利用电磁铁推力，推动阀心运动以控制流向。

二通 四通

分类:二位〈 三通 三位〈 等

四通 五通

举例:三位四通电磁换向阀:

组成:阀体、阀心、弹簧、电磁铁等

工作原理: 图示位置，P、A、B、T均不通

右电磁铁通电，P → A ， B → T

左电磁铁通电，P → B ， A → T

二位三通电磁换向阀:

工作原理 : 图示位置， P → A B ┴

电磁铁通电，P → B A ┴

符号:

交流(D)

电磁铁分类: 按电源分〈 直流(E)

本整形 干式

按内部有无油液〈

湿式 寿命长

液动换向阀
特征:利用压力油改变滑阀位置以控制流向

分类:二位、三位等

组成:

工作原理: 图示位置，p、A、B、均 → T

X1通压力油，p → A，B → T X2通压力油，p → B，A → T

电液换向阀
特征:利用电磁阀控制液动阀，以变换液流方向。

电磁阀(先导阀)

组成〈 〉 组合而成

液动阀(主阀)

工作原理:

电:p ┴ A、B → T

图示 〈

液:p 、A 、B、T均不通

电:p → A → 液动阀左腔，液动阀右腔 → B → T

1YA通电〈

液:p → A ，B → T

电:p → B → 液动阀右腔，液动阀左腔 → A → T

2YA通电〈

液:p → B，A → T 特点:(1) 阻尼调节器(又称换向时间调节器)，实为一叠加式单向节流阀，可叠放在

先导阀和主阀之间。

(2) 主阀心行程调节机构

(3) 预压阀-常装在以内控方式供油的电液换向阀中。 3 球阀式换向阀

特征:球阀式换向阀是座阀式换向阀的一种形式，通过改变钢球在阀体内的相对位置来改变流向。

自力式压力调节阀

自力式压力调节阀因为不需要其它外来能源如电源、气源，仅靠介质自身的能量来驱动，既节能又环保，使用方便，安装完毕后设定好压力值即可投入自动运行，所以在对控制精度要求不高，又缺乏电源、气源的场合，得到了越来越广泛的使用。此类控制阀快易优均有收录。但在使用过程中，一定要注意选型的特殊性，否则容易引起事故。在使用过程中，要注意使用的选型和安装环境，因此，详细了解自力式压力调节阀的工作原理和结构是非常重要的。

用途和适用范围

自力式压力调节阀(以下简称压力阀)是一种无需外来能源而只依靠调介质自身的压力变化进行自动调节压力的节能型产品.具有测量、执行、控制的综合功能。广泛适用于石油、化工、冶金、轻工等工业部门及城市供热、供嗳系统。本产品可用于非腐蚀性(最高温度350℃)的液体、气体和蒸汽等介质的压力控制装置。
