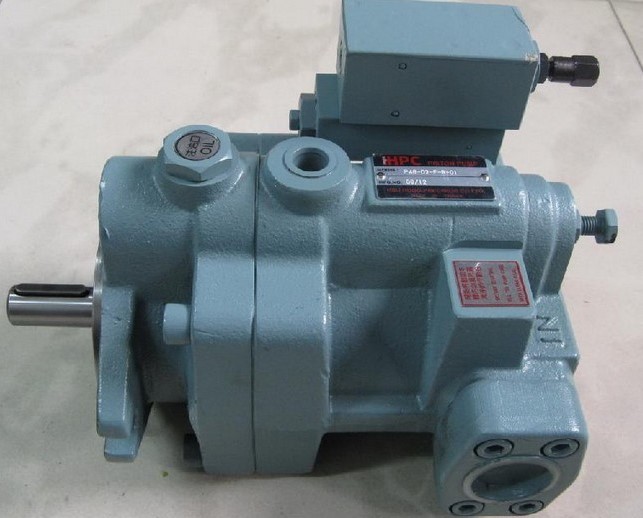

台湾旭宏HPC柱塞泵P36-D21-F-R-01_台湾旭宏HPC柱塞泵

配流轴式径向柱塞泵四个结构特点和工作原理
在配流轴式径向柱塞泵转子上径向均匀分布着数个柱塞孔，孔中装有柱塞，通常是靠离心力的作用使柱塞的头部顶在定子的内壁上(此类泵中有的是靠弹簧或低压补油的作用实现)；转子的中心与定子的中心之间有一个偏心量e。在固定不动的配流轴上，相对于柱塞孔的部位有上下两个相互隔开的配油腔，该配油腔又分别通过所在部位的两个轴向孔与泵的进、排油口连通。当传动轴带动转子转动时，由于定子和转子间有偏心距e，所以柱塞在随转子转动时，又在柱塞孔内作往复运动。当转子顺时针转动时，柱塞绕经上半周时向外伸出，柱塞腔的容积逐渐增大，通过配流衬套上的油口从轴向孔进油；当柱塞转到下半周时，定子内壁将柱塞向里推，柱塞底部的工作容积逐渐减小，通过配流轴向外排油。
移动定子，改变偏心量e就可改变泵的排量，当移动定子使偏心量从正值变为负值时，泵的进、排油口就互相调换，因此径向柱塞泵可以是单向或双向变量泵，为了使流量脉动尽可能小，通常采用奇数柱塞数。为了增加流量，径向柱塞泵有时将缸体沿轴线方向加宽，将柱塞做成多排形式的，对于排数为i的多排形式的径向柱塞泵，其排量和流量分别为单排径向柱塞泵排量和流量的i倍。

配流轴式径向柱塞泵结构特点

1.配流轴配流，因配流轴上与吸、压油窗口对应的方向开有平衡油槽，使液压径向力得到平衡，容积效率较高。

2.柱塞头部装有滑履，滑履与定子内圆为面接触，接触面比压很小。

3.可以实现多泵同轴串联，液压装置结构紧凑。

4.改变定子相对缸体的偏心距可以改变排量，且变量方式多样。

台湾旭宏HHPC柱塞泵台湾旭宏HHPC大陆经销商
台湾旭宏HHPC大陆办事处
台湾旭宏柱塞泵台湾HHPC柱塞泵台湾旭宏HPC柱塞泵

电磁低压卸载型
P08-D3-F-R-01 P08-D2-F-R-01
P08-D1-F-R-01 P08-D0-F-R-01
P16-D3-F-R-01 P16-D2-F-R-01
P16-D1-F-R-01 P16-D0-F-R-01
P22-D3-F-R-01 P22-D2-F-R-01
P22-D1-F-R-01 P22-D0-F-R-01
P36-D3-F-R-01 P36-D21-F-R-01
P36-D1-F-R-01 P36-D0-F-R-01
P46-D3-F-R-01 P46-D2-F-R-01
P46-D1-F-R-01 P46-D0-F-R-01
P70-D4-F-R-01 P70-D3-F-R-01
P70-D1-F-R-01 P100-D4-F-R-01
P100-D3-F-R-01 P100-D1-F-R-01

台湾旭宏HHPC柱塞泵台湾旭宏HHPC大陆经销商
台湾旭宏HHPC大陆办事处
台湾旭宏柱塞泵台湾HHPC柱塞泵台湾旭宏HPC柱塞泵

电磁两段压力控制型
P08-E3-F-R-01 P08-E2-F-R-01
P08-E1-F-R-01 P08-E0-F-R-01
P16-E3-F-R-01 P16-E2-F-R-01
P16-E1-F-R-01 P16-E0-F-R-01
P22-E3-F-R-01 P22-E2-F-R-01
P22-E1-F-R-01 P22-E0-F-R-01
P36-E3-F-R-01 P36-E21-F-R-01
P36-E1-F-R-01 P36-E0-F-R-01
P46-E3-F-R-01 P46-E2-F-R-01
P46-E1-F-R-01 P46-E0-F-R-01
P70-E4-F-R-01 P70-E3-F-R-01
P70-E1-F-R-01 P100-E4-F-R-01
P100-E3-F-R-01 P100-E1-F-R-01

台湾旭宏HHPC柱塞泵台湾旭宏HHPC大陆经销商
台湾旭宏HHPC大陆办事处
台湾旭宏柱塞泵台湾HHPC柱塞泵台湾旭宏HPC柱塞泵

负荷感应控制型
P08-HL3-F-R-01 P08-HL2-F-R-01
P08-HL1-F-R-01 P08-HL0-F-R-01
P16-HL3-F-R-01 P16-HL2-F-R-01
P16-HL1-F-R-01 P16-HL0-F-R-01
P22-HL3-F-R-01 P22-HL2-F-R-01
P22-HL1-F-R-01 P22-HL0-F-R-01
P36-HL3-F-R-01 P36-HL21-F-R-01
P36-HL1-F-R-01 P36-HL0-F-R-01
P46-HL3-F-R-01 P46-HL2-F-R-01
P46-HL1-F-R-01 P46-HL0-F-R-01
P70-HL4-F-R-01 P70-HL3-F-R-01
P70-HL1-F-R-01 P100-HL4-F-R-01
P100-HL3-F-R-01 P100-HL1-F-R-01

台湾旭宏HPC柱塞泵P36-D21-F-R-01
