冲击式水井钻机
轻便全液压水井钻机
水井钻机分类
一液压立轴回转式钻机般分回转式钻机机、冲击式钻机和复合式钻机3大类。
水井钻机 机构组成
1、液压油泵:为双联式，大排量泵为动力头提供动力，小排量 泵为四个支腿油缸、起落桅杆油缸、起落桅杆油缸、加力提升滑车油缸提供动力
2、四个支腿:小型打井设备由液压油缸和固定架组成。可在工作现场调整机体的水平度，起到支撑和稳定机体的作用。
3、桅杆:为巨型钢管、槽钢和角钢 组合焊接的框架结构，以两侧槽钢的内槽为动力头上下运行的轨道，保证钻孔的垂直度。打井桅杆的起落由液 压油缸完成。
4、动力头:采用齿轮减速箱的机构，其低速轴中间有一个大孔的芯轴，芯轴的上口可与混 凝土灌注设备的胶管接口连接，进行灌注混凝土;芯轴的下口通过法兰盘连接钻杆、钻头。高速轴由大扭 矩液压马达驱动。
JDL-300系列钻机的技术参数
整机重量(kg) 8000
整机尺寸(mm) 5600*2120*2650
行走速度(km/h) 0～2
配备动力型号 YN33GBZ
动力参数 65kW/2400rpm
钻进方式 顶驱机械回转液压推进，泥浆泵或冲击器钻进
适应地层 松散土层及基岩（硬度F6-20）
爬坡能力(°) 20
钻孔深度(m) 300
工作风压(MPa) 1.05～2.46
耗气总量(m3/min) 16～35
钻杆直径(mm) ?76/?89/ ?102
钻杆长度(mm) 3000
钻孔(钻头)直径(mm) ?115～?350
推进力(t) 6
提升力(t) 12
回转器转速(rpm) 慢速 14
快速 470
回转扭矩(N·m) 6500
水井钻机系统构成
1.动力系统，为整套钻机提供能量的设备;
2.工作系统，按工艺的要求进行工作的设备;
3.传动系统，为工作机组传递、输送、分配能量的设备;
4.控制系统，控制各系统、设备，按工艺的要求进行协调、准确工作;
5.辅助系统，协助主系统工作的设备。
水井钻机配件平板阀的密封润滑
欢迎致电：15588756802
联系人;张慧
也可咨询 QQ3022620995 微信:15588756802

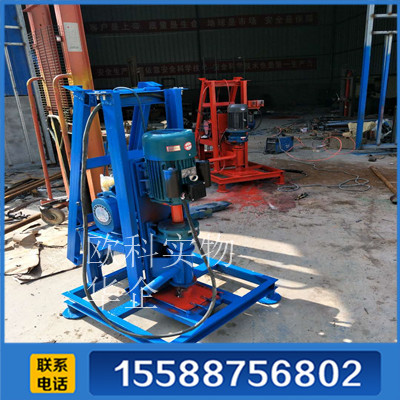

小型全液压水井钻机
