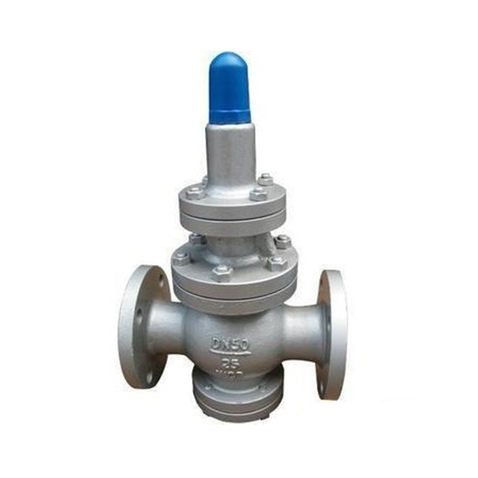

江苏蒸汽减压阀Y43H 概述：
大才阀门蒸汽减压阀一般采用水平安装，由阀后压力进行控制。当压力感应器检测到阀门压力指示升高时，减压阀阀门开度减小；当检测到减压阀后压力减小，减压阀阀门开度增大，以满足控制要求。 该阀门的减压比必须在一定程度上高于系统值； 即使在或者最小流量时它也应该能够对正作用或者反作用控制信号做出响应。这些阀门应该针对有用控制范围选择，即流量的20%到80%。正常为等比型或者具有等比特性。这些类型的阀门本身具有比例控制所要求的流量特性及流量范围。大才阀门专业生产蒸汽减压阀 法兰蒸汽减压阀 先导蒸汽减压阀 高压蒸汽减压阀。
江苏蒸汽减压阀Y43H 工作原理：
大才阀门蒸汽减压阀从结构上讲是先导活塞式减压阀，由导阀和主阀两部分组成。导阀是其控制和调整压力部分，主要由调节弹簧，膜片，导阀阀芯，导阀阀座，导阀阀体组成。主阀由主阀阀体，主阀盖，活塞，主阀阀芯，主阀阀座，弹簧组成。
1、水平管路上安装好减压阀后，调节螺钉向上旋出，调节弹簧处于自由松弛状态。导阀和主阀都处于关闭状态，阀后没有压力上升。
2、顺时针向下旋转调节螺钉，调节弹簧被压缩，在弹簧的作用力下导阀打开，蒸汽从主阀导流孔，导阀导流孔通过导阀进入到活塞上方。蒸汽压力推动活塞向下动作，打开主阀芯。蒸汽从进口通过主阀芯到达出口。阀后压力上升。
3、当阀后压力上升到设定压力时，阀后蒸汽压力通过压力反馈孔，作用在膜片下方，与调节弹簧达到压力平衡，此时导阀和主阀都保持在一定开度，减压阀处于平稳工作状态。
4、当阀后压力上升超过设定压力时，作用在膜片下方的出口压力会推动膜片向上动作，导阀阀芯趋向关闭，作用在活塞上方的压力会减小，主阀在弹簧的作用下趋向关闭，主阀节流面积减小，阀后压力下降，直至重新平衡，反之亦然。
蒸汽减压阀由于采用活塞式结构，对杂质异物比较敏感，建议阀前按照Y型过滤器，过滤目数一般80-100目比较适合。出口处要安装安全阀，防止减压阀失灵时压力上升，损坏工艺设备
主要技术参数和性能指标：
|
公称压力(Mpa) |
1.6 |
2.5 |
4.0 |
6.4 |
10.0 |
16.0 |
|
壳体试验压力(Mpa)* |
2.4 |
3.75 |
6.0 |
9.6 |
15.0 |
24 |
|
密封试验压力(Mpa) |
1.6 |
2.5 |
4.0 |
6.4 |
10.0 |
16.0 |
|
最高进口压力(Mpa) |
1.6 |
2.5 |
4.0 |
6.4 |
10.0 |
16.0 |
|
出口压力范围(Mpa) |
0.1-1.0 |
0.1-1.6 |
0.1-2.5 |
0.5-3.5 |
0.5-3.5 |
0.5-4.5 |
|
压力特性偏差(Mpa)△P2P |
GB12246- |
|||||
|
流量特性偏差(Mpa)P2G |
GB12246- |
|||||
|
最小压差(Mpa) |
0.15 |
0.15 |
0.2 |
0.4 |
0.8 |
1.0 |
|
渗漏量 |
GB12245- |
|||||
江苏蒸汽减压阀Y43H 主要连接尺寸：
蒸汽减压阀安装说明：
蒸汽减压阀安装必须在管路系统清洁的情况下进行。以防焊渣，氧化皮等赃物流入阀内，影响阀门正常工作。所以，在减压阀安装的前端需要安装过滤器，也是为了以防止质中的杂物进入减压阀，影响其性能。 蒸汽减压阀应安装在便于操作和维修的地方，并且必须直立安装在水平管道上，应注意使管路中介质的流向与阀体上箭头所示方向一致，切勿反装。安装的减压阀前后应有一段直管，阀前的直管长度约为600mm，阀后的直管长度约为1mm。一般减压阀都要求进出口压差必须大于0.2Mpa。
