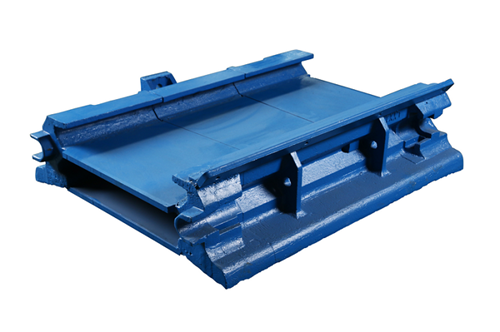

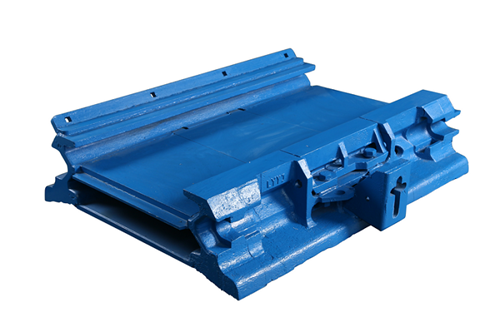

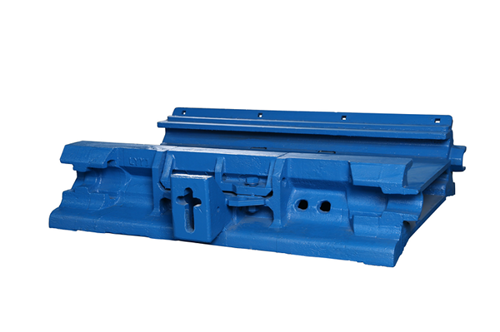

【名称】117SB07左偏转槽

【适用机型】适用于宁夏天地奔牛SGZ800/800型刮板输送机

SGZ800/800型刮板输送机是用于中厚煤层、厚煤层的回采工作面。

【参数】

规格：1750*800*280mm

结构形式：铸焊封底

联接方式：哑铃联接

联接强度：3000kN

【用途】

中部槽是刮板输送机的主要部件，它既是刮板链的运行轨道，又是采煤机的运行轨道，还是煤载的运行通道。中部槽也是物料的承载部分，运行过程中承受煤、刮板和链条的剧烈摩擦，是使用量和消耗量的部件。

【结构】

中部槽属于刮板输送机用配件，是刮板输送机的机身，综采刮板机中部槽由中板、槽帮、封底板、轨座和联接板等组成，上槽运煤下槽供刮板链返程用。

槽帮：槽帮一端焊有连接销，连接销插入相邻中部槽帮凹槽中，实现互相定位。

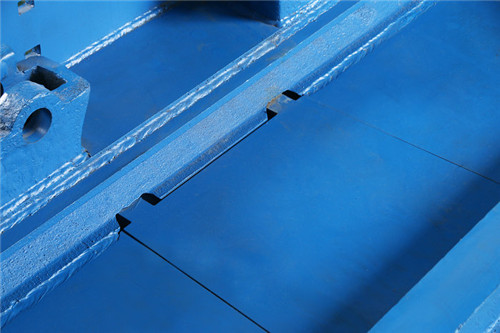

中板：中板链道位置用碳弧堆焊1.5～2mm厚耐磨合金，以增加耐磨性，提高使用寿命。

中部槽可在水平面内偏移3°以适应工作面底板起伏不平和机器整体推移的需要。

根据需要，每节中部槽上可焊有挡煤板的支座，将挡煤板装上，提高输送量。

【材质】

该型号刮板运输机的过渡槽、中部槽采用优质合金钢铸造的槽帮与高强度耐磨中板组焊而成的整体结构，提高了强度和韧性，增加了可靠性和耐磨性，减少了维护量，增强了主产效益。

中板：45号钢、NM360等

槽帮：30SiMn等

底板：16Mn等

本产品优势：抗冲击力高于普通钢板，平均硬度更高，摩擦系数低，耐酸耐碱耐盐水腐蚀性高，运行阻力和噪音低，受力后不容易发生变形。

【工艺】

V法铸造工艺、砂型铸造、焊接工艺。

可根据客户提供主机厂中部槽图号或图纸，进行加工定制。

【分类】

中部槽主要用于煤矿井下刮板输送机和转载机。

按制作形式：普通中部槽、开天窗中部槽、过渡槽、偏转槽、抬高变线槽、调节槽等。

按主机厂家：宁夏天地奔牛中部槽、张家口煤机中部槽、山东矿机中部槽、山西煤机厂中部槽、郑煤机中部槽等。

过渡槽：用于连接机头和中部槽（变线抬高槽)，调节机头架和抬高槽的高度差，起到高度上过渡，长度上连接的作用。使刮板及链条由中部槽到机头链轮较平稳运行，以适应卸载高度的要求，并成为推溜、拉架的支承体。

偏转槽：适用于煤矿井下刮板机输送部分，为焊接件，一般在机头和机尾部分配套使用3节。偏转槽主要是为了采煤机在机头、机尾处有较大的卧底量，有利于切割三角煤。

抬高变线槽：变线抬高槽一端与刮板输送机的过渡槽连接，一端与刮板输送机的中部槽链接，其作用是将过渡槽的高度调节到输送机中部槽的高度，将机头架、过渡槽的宽度调整为中部槽的宽度。一般通过一整套的变线、抬高槽的调整，来实现整个的调整过程。

开天窗中部槽：刮板输送机一般有10节开天窗槽，每隔9节中部槽安装一节开天窗槽，当底链发生故障时，就可以打开天窗，检查底部的输送链，更换刮板、螺栓及圆环链。

【服务】

品质保证：视产品质量如生命。我公司产品严格按照质量管理体系认证GB/T19001 / ISO9001：2015标准，采用先进的设计理念，使用现代化领先生产设备（如数控双边焊机、智能机械手、加工中心等），完善的产品检测体系，保证产品质量合格。

价格保证：市场优惠价格。我公司产品材料均选用国内外品牌，在保证品质的基础上，提供市场优惠价格。

交货保证：按照客户的要求，保证按时交货。有特殊要求，需提前完工的，公司可组织生产力量，满足客户需求。

售后保证：专业优秀的售后团队。我公司以快速有效的信息反馈体系，确保为客户提供专业高效的维修服务。提供中部槽完整的问题分析和解决办法，延长中部槽使用寿命，帮企业节省采购成本。

【荣誉资质】

洛阳远见矿山设备有限公司始建于1996年，23年煤机设备，立志做中国煤机行业的沃尔玛，愿为中国煤矿事业竭诚奉献。

国际标准认可、矿用产品安全标志、质量管理体系认、重点工程建设奖（洛阳伊川）、洛阳市网商协会会员单位等。

【常见中部槽图号】

117SB03中部槽，117SB04开天窗中部槽，89S11/0103机头左过渡槽，89S11/0106机头左过渡槽，89S11/0113机尾左过渡槽，

12DC03电缆槽， 23/141DL电缆槽， 68/532C中部槽，68/51KC开天窗槽，

160S8102卸料槽，160S8007特殊卸料槽，65SM01中部槽，76SB01中部槽，

43ZX01悬空段中部槽，43ZFXB08悬空段中部槽，43ZFXB07铰接槽，

43ZXC02悬空段开天窗中部槽，43ZFXB05输入槽，43ZFXB09输入过渡槽，

1.75米中部槽43ZFXB12，1.75米中部槽43ZN05 ，44ZA03 悬空段中部槽Ⅱ，

44ZA09 1.75米中部槽，43ZA07 落地段中部槽，59/66KC开天窗中部槽，

172S01/0302过渡槽，59/89ZC中部槽，83S1110110机头抬高槽，4LC102中部槽，

4LC103开口槽，32002-08凸槽，320016-02凹槽，196S19/032C中部槽，

196S19/03KC开天窗中部槽，45Z16中部槽，45Z15落地段特殊中部槽，45Z14落地段中部槽，

45Z13落地段开天窗，45Z12输入过渡槽Ⅲ，45Z11输入过渡槽Ⅱ，135S16/01BC1变线槽，

135S16/01BC2变线槽，135S16/01BC3变线槽，135S16/01BC6变线槽，DSC113中部槽，

DSK104开天窗中部槽，DSD106电缆槽，44ZA04凸槽，44ZA07凹槽，

107SFXC09机头过渡槽，107SFXC10过渡槽，107SFXB02过渡槽，121SC04过渡槽，

121SC05连接槽，107SFXC06偏转槽，121SCB02过渡槽，109SXD02中部槽，

109SXD03开天窗中部槽，109SXD11机头过渡槽, 104S08/0902中部槽，

108S12/0811特殊开口槽组件，108S12/0810特殊连接槽，108S13/1302连接槽

196S15/03TDC过渡槽，196S14/06BC6变线槽，196S11/15ZCA中部槽，

196S11/15KCA开口槽，196S15/03DC电线槽，108S08/0701连接槽，104S08/0902中部槽

72/68KC开天窗中部槽，72/74ZC中部槽，113S06/0201变线槽，113S06/0204变线槽

43Z02悬空段中部槽，43Z03开天窗中部槽，43Z05过渡槽，43ZA05输入过渡槽，

43ZH06连接槽，43ZA07落地段中部槽，72/82KC开天窗中部槽，310Z07凸槽，DZC303悬空中部槽，DZC30301中部槽，DZK30101中部槽，DZK301开天窗槽，DSK351中部槽，

DSK303中部槽
