安沃驰二位五通气动换向阀
换向阀分类：
六通换向阀主要由阀体、密封组件、凸轮、阀杆、手柄和阀盖等零部件组成(图1)。阀门由手柄驱动，通过手柄带动阀杆与凸轮旋转，凸轮具有定位驱动与锁定密封组件的开启与关闭功能。手柄逆时针旋转，两组密封组件分别在凸轮的作用下关闭下端的两个通道，上端的两个通道分别与管道装置的进口相通。反之，上端的两个通道关闭，下端两个通道与管道装置的进口相通，实现了不停车换向。
1上阀盖 2手柄 3阀杆 4凸轮 5密封组件 6阀盖 7阀体
(1)六通阀的阀体由隔板分成两腔，每腔都有3个通道，中间为进油口，两端为出油口。阀体为碳钢板焊结构，体积小，质量轻，结构紧凑，提高了材料的利用率，缩短了生产周期，降低了成本。密封面堆焊不锈钢，防锈耐腐蚀，密封面经过精加工后抛光研磨，表面粗糙度Ra≤0.8μm。
(2)六通阀有两组密封组件。每组密封组件(图2)由阀瓣、密封圈、调整块、调节螺钉、夹板和螺栓组成。阀瓣为碳钢板焊件，设有加强筋，即增加阀瓣强度又起导向作用，保证每组阀瓣间的同轴度。阀瓣上镶嵌聚氨脂橡胶圈，该材料具有耐油、耐磨损、性能稳定、密封良好和使用寿命长的特点。在凸轮的作用下，密封圈的球面与阀体密封面相接触产生挤压弹性变形，达到密封效果。调整块和调节螺钉在两组密封组件不能同步到位时可起调整作用，确保各通道密封性能同步到位。
1夹板 2螺栓 3调整块 4阀瓣 5密封圈 6调整螺钉
(3)阀杆与阀体隔板和上阀盖间的轴向密封采用O形圈。

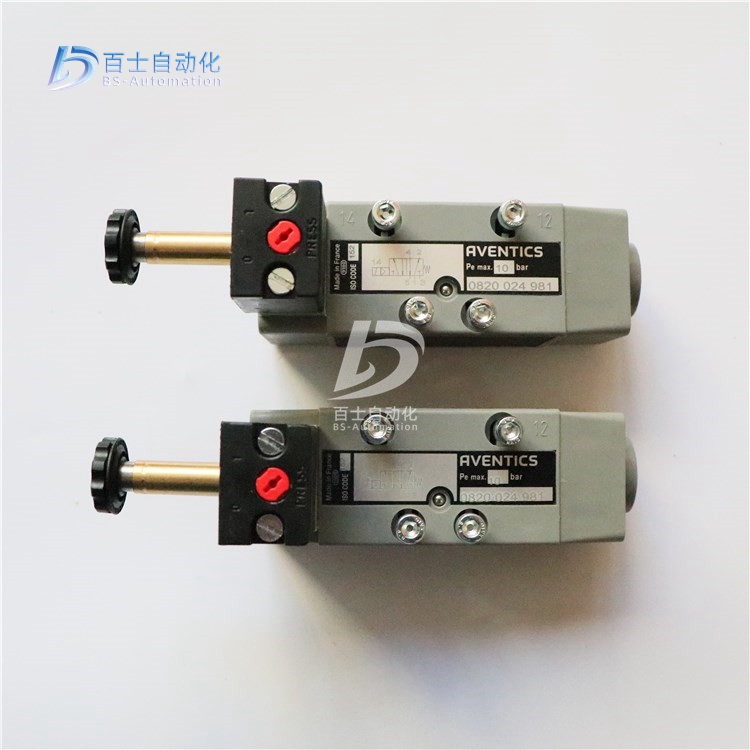

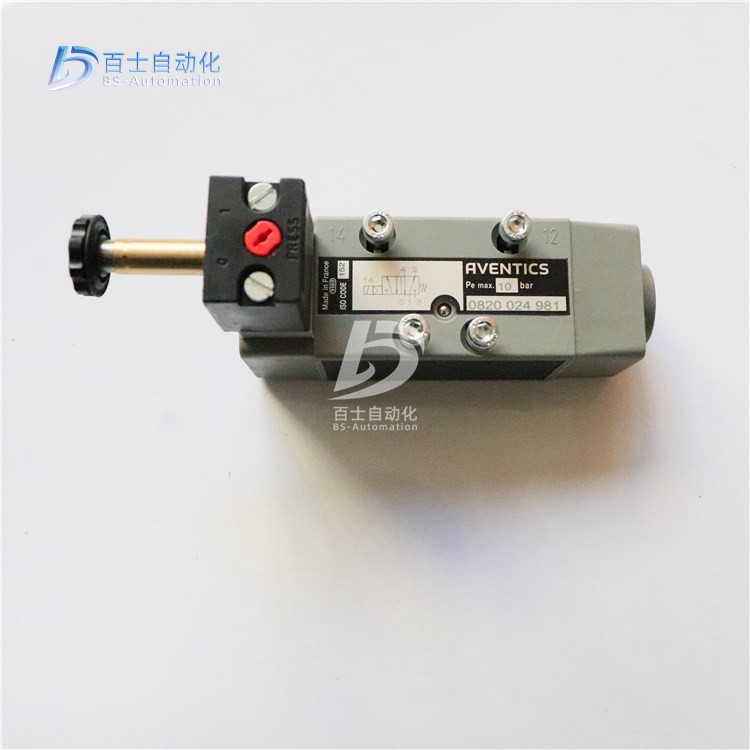

安沃驰AVENTICS二位五通换向阀,系列IS12,尺寸1
0820024250
0820024251
0820024300
0820024301
0820024325
0820024326
0820024329
0820024330
0820024275
0820024276
0820024302
0820024303
0820024327
0820024328
0820024331
0820024332

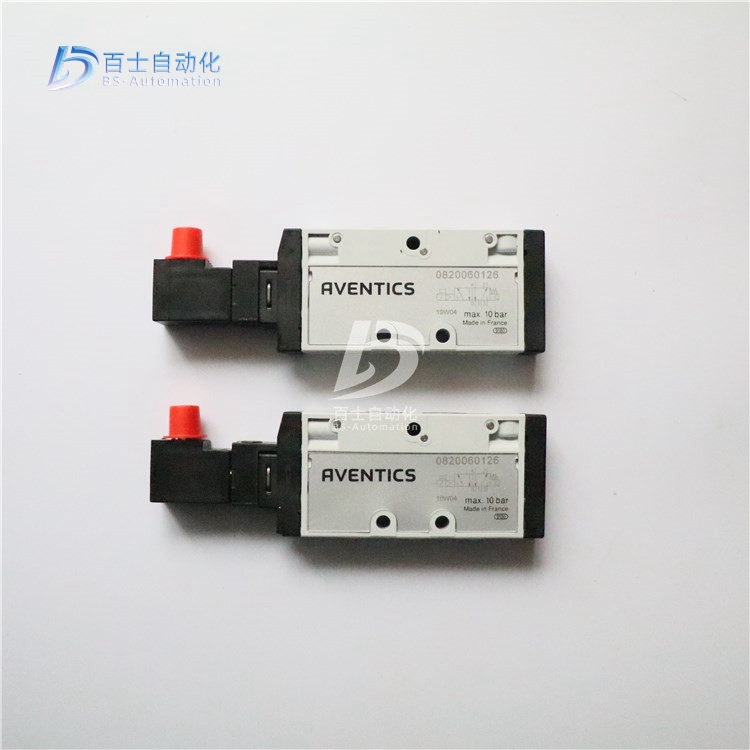

安沃驰AVENTICS二位五通换向阀,系列IS12,尺寸1
0820024001
0820024002
0820024003
0820024004
0820024006
0820024990
0820024980
0820024025
R422000002
0820024026
0820024027
0820024028
0820024035
0820024991
0820024981
898995850
