舟山市什么地方用拍门_螺杆启闭机

适用介质
水、污水、海水、河水
拍门盖开角
＞60°

三、PM铸铁拍门产品主要零部件材料
零件名称
阀体
阀盖设备编号?9-3M?23-7M-1~2?23-8M?安装位置?出水泵房旁?雨水泵房?雨水泵房?设备型号?PM2000?PM1000?PM1600?数量?1套?2套?1套?洞孔尺寸? DN2000? DN1000? DN1600? 二、主要结构及工作原理? 拍门主要门体、门座、铰支装置、密封面等部件组成。?1、主要结构? ⑴拍门门框由球墨铸铁整体铸造的圆形平板，并自带“#”字形加强筋，加强筋的数量视拍门规格大小而定。门板由不锈钢制造，拍门浮筒具有优良的受力结构，并能经受现场预料的冲击负载。? ⑵门页的铰轴和螺栓等采用不锈钢0Cr17Ni12Mo2（316），门体和门板应具有吊环和吊耳。? ⑶门体密封座和门板密封座采用铜合金制造。金属座能更换。另外，也可将有弹性二级座作为铜合金座的附加座。? 2、性能? 孔径≤DN1200mm拍门采用单瓣门页结构，孔径>DN1200mm拍门采用浮箱式结构。? 拍门适用于仅经过粗格栅的原生污水，并能在现场最恶劣的条件下工作，例如水泵在突然停泵时，拍门的关闭特征为振动及撞击最小。? 拍门一般以门页的自重关闭，在门页二侧产生100?mm水头差时，应能自动打开门页输出流量。? 拍门能够承受1.5倍的下游最大设计阀座水压。? 在关闭状态下，拍门的泄漏量不大于20L/min.m（密封长度）。?3、工作原理? 拍门一般安装在两连通池的连通口处，当上游水位高时，拍门在水压的作用
铰链

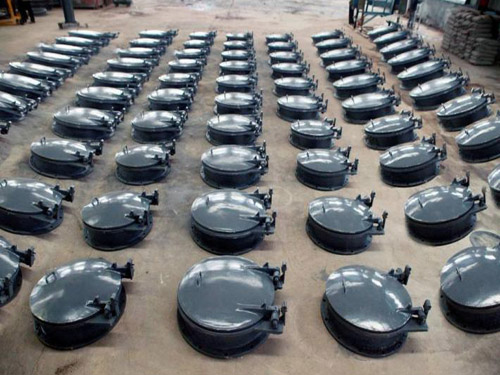

舟山市什么地方用拍门

详细说明
