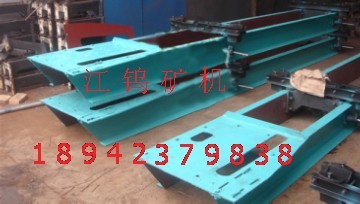

6-S大槽钢摇床
选矿摇床通常是由床面、机架和传动机构三大部分组成。除此之外还有冲水槽，给矿槽，机座等，整个床面由机架支撑或吊起，机架上装有调坡装置。选矿摇床可以使矿粒按其密度和粒度不同而沿不同方向运动，并从给矿槽开始沿对角线呈扇形展开，依次沿床面的边沿排出，排矿线很长，能精确地产出多种质量不同的产物，如精矿、次精矿、中精矿和尾矿等。
选矿摇床被作为重选设备，曾广泛用于砂金等矿物的分选，主要用于选金或选煤等。
选矿摇床分类：矿砂选矿摇床，矿泥选矿摇床，玻璃钢选矿摇床,6-S选矿摇床,LS选矿摇床等。
选矿摇床主要技术参数：
|
型号及规格
|
冲程(毫米)
|
冲次(次/分)
|
给矿粒度(毫米)
|
床面横向坡度(度)
|
处理量吨/台日
|
配用电动机型号
|
配用电动机功率(千瓦)
|
设备重量(吨)
|
外型尺寸(毫米)
|
|
9YC悬挂三层选矿摇床
|
8-22
|
270-340
|
0.04-0.5
|
0-10
|
9.6-2.8
|
Y90L-4
|
1.5
|
2.14
|
5725×2020×2950
|
|
6-S型选矿摇床（粗、细沙橡胶床面）
|
8-36
|
240-380
|
0.02-2
|
0-10
|
15-105
|
Y90S-4
|
1.1
|
0.85
|
5600×1825×1560
|
|
6-S型选矿摇床（木刻槽生漆床面）
|
8-36
|
240-380
|
0.02-2
|
0-10
|
15-105
|
Y90S-4
|
1.1
|
0.85
|
5600×1825×1560
|
|
6-S选矿摇床（漆灰刻床面）
|
8-36
|
240-380
|
0.02-2
|
0-10
|
15-105
|
Y90S-4
|
1.1
|
0.85
|
5600×1825×1560
|
|
6-S型选矿摇床（玻璃钢床面）
|
8-36
|
240-380
|
0.02-2
|
0-10
|
15-105
|
Y90S-4
|
1.1
|
0.9
|
5600×1825×1560
|
|
LY4520×1825×1560选矿摇床（木刻槽生漆床面）
|
8-36
|
240-380
|
0.02-2
|
0-10
|
15-105
|
Y90S-4
|
1.1
|
1.25
|
5600×1825×1560
|
|
LY4520×1825×1560选矿摇床（粗、细沙橡胶床面）
|
8-36
|
240-380
|
0.02-2
|
0-10
|
15-105
|
Y90S-4
|
1.1
|
1.25
|
5600×1825×1560
|
|
LY4520×1825×1560选矿摇床（漆灰刻床面）
|
8-36
|
240-380
|
0.02-2
|
0-10
|
15-108
|
Y90S-4
|
1.1
|
1.25
|
5600×1825×1560
|
|
LY4520×1825×1560选矿摇床（玻璃钢床面）
|
8-36
|
240-380
|
0.02-2
|
0-10
|
15-108
|
Y100L-6
|
1.1
|
1.08
|
5600×1825×1560
|
|
云锡型选矿摇床（粗、细沙橡胶床面）
|
8-22
|
240-360
|
0.09-2
|
0-8
|
50-35
|
Y100L-6
|
1.5
|
1.045
|
5454×1825×1242
|
|
云锡型选矿摇床（漆灰刻床面）
|
8-22
|
240-360
|
0.09-2
|
0-8
|
50-35
|
Y100L-6
|
1.5
|
1.03
|
5454×1825×1242
|
|
云锡型选矿摇床（玻璃钢床面）
|
8-22
|
240-360
|
0.09-2
|
0-8
|
50-35
|
Y100L-6
|
1.5
|
1.08
|
3090×1050×1033
|
|
XZY2100×1050小型选矿摇床
|
8-28
|
250-450
|
0-4
|
0-8
|
7.2-19.2
|
Y90L-6
|
1.1
|
0.694
|
3090×1050×1033
|
|
|
|
|
摇床的类型及摇床在选矿中的应用和优缺点
生产中应用的应用类型很多,从用途上分有:矿砂摇床(处理2-0.075mm粒级矿砂),矿泥摇床(处理-0.075mm粒级矿泥);选矿用摇床,选煤用摇床等.从构造上来分,因床头结构,床面形式和支撑方式不同而分为6-S摇床,云锡式摇床和弹簧摇床等.近年来在国外还推广一种悬挂式多层摇床,这种摇床在我国也己研制成功并用于生产中,此外,我国还制成一种特殊结构的离心摇床,已在选煤厂成功地应用.离心摇床是在床面作回转运动中借惯性离心力强化选别过程的设备.它的特点是用多块弧形床面(整机为3～4块刻槽床面)围成一个圆筒形,每个床面绕回转中心呈阿基米德螺线展开.因此当圆筒形回转时,矿浆及冲洗水能够沿床面横向运动.不同密度和粒度的矿粒在床面上呈扇形展开,在床面搭接的开缝处排出尾矿及中矿.重矿物被推送到精矿端排出,在整个机体外面围以圆筒形罩子,罩子 的内表面镶嵌着环形槽.不同比重的矿物进入槽中由底部孔口排出.
一.6—S摇床
这种摇床基本上是沿袭了早期威尔弗利摇床的结构形式.也称为衡阳式摇床.这种摇床主要适合选别矿砂,但亦可用为处理矿泥.横向坡度的调节范围较大(0°～10°),调节冲程容易,在改变横向坡度和冲程时,仍可保持床面运行平稳.弹簧放置在机箱内,结构紧凑,这些都是6-S摇床的优点,缺点是安装的精度要求较高,床头结构复杂,易磨损件多,在操作中不当时还容易发生折断拉杆事故,改进后的摇床在箱体外面偏心轴末端安有小齿轴油泵,进行集中润滑,箱内只有少量机油,减免了漏油事故.
二.云锡式摇床
这种摇床也称为贵阳式摇床,在结构上这又与国外的普拉特-奥(Plat—O)型摇床类似.云锡式床头运动的不对称性较大,且有较宽的差动性调节范围以适应于不同的给料粒度和选别要求.床头机构运转可靠,易磨损的零件少,且不漏洞.缺点是弹簧安装在床面底下,检修和调节冲程均不方便(调冲程时需先放松弹簧);床面的横向坡度可调汇范围小(0°～5°);当横坡及冲程调节过大时,将由于床头拉杆的轴线与床面重心的轴线过分分离而引起床面振动,故这种摇床适合于在横向坡度较小时处理细粒级,特别是矿泥时使用.
