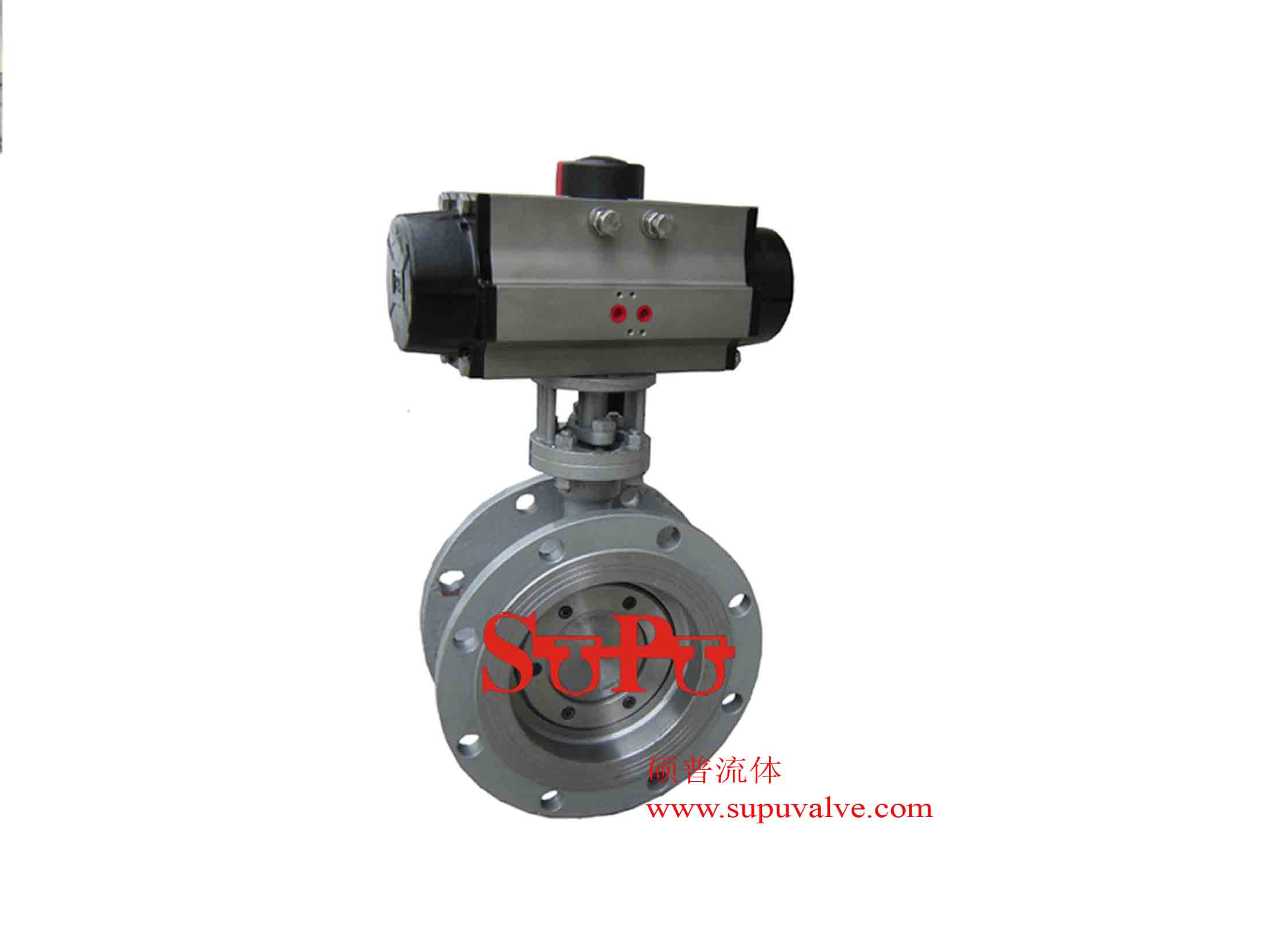

气动法兰蝶阀（型号：D641F-16P）
主要技术参数：
公称通径：DN（mm）、50～800
公称压力：PN（MPa）:0.6、1.0、1.6
试验压力：强度试验:0.9、1.5、2.4
密封试验：0.66、1.1、1.76
气密封试验：0.6、0.6、0.6
适用介质：空气、水、污水、蒸气、煤气、油品等。
驱动形式：手动、蜗杆蜗轮传动、气传动、电传动。
阀体：球墨铸铁、铸钢、合金钢、不锈钢
蝶板：铸钢、不锈钢及特殊材料
密封圈：各种橡胶、聚四氟
阀杆：2Cr13、不锈钢
填料：O型圈、柔性石墨O
蝶阀标准规格：
设计标准：GB/T2238-1989
法兰连接尺寸：GB/T9113.1-2000;GB/T9115.1-2000;JB78
结构长度：GB/T12221-1989
压力试验：GB/T13927-1992;JB/T9092-1999
技术参数：
介质：水、气、油品及腐蚀性流体
气压：单作用（5-7bar）；双作用（4-7bar）
限位开关：实现反馈远程信号
电气连接：接线盒式、电缆引线式
主要特点为：
? 小巧轻便，容易拆装及维修，并可在任意位置安装；
? 结构简单、紧凑，操作扭矩小，90°回转开启迅速；
? 流量特性趋直线，调节性能好；
? 蝶板与阀杆的连接采用无销钉结构，克服了有可能的内泄漏点；
? 蝶板外圆采用球面造型，提高了密封性能及延长了阀门的使用寿命，带压启闭5万次以上仍保持零泄漏；
? 密封件可更换，且密封可靠达到双向密封；
? 蝶板可根据用户要求喷涂覆层，如尼龙或聚四氟类；
? 该阀可设计成法兰连接和对夹连接；
? 驱动方式可选择手动、电动或气动；
? 设计新颖、合理、结构独特，重量轻，启闭迅速；
? 操力矩小，操作方便，省力灵巧；
? 可以任何位置安装，维修方便；
? 密封件可以更换，密封性能可靠达到双向密封零泄漏；
? 密封材料耐老化、耐腐蚀，使用寿命长等特点。
用途：适用于食品、医药、化工、石油、电力
