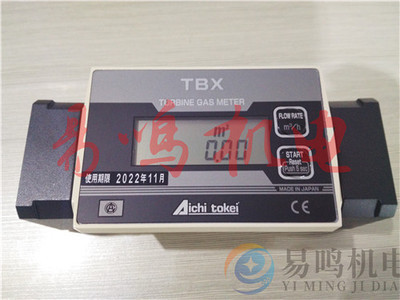

日本爱知时计AICHITOKEI电磁流量计TBX150F

名称：电磁流量计

型号：TBX150F    其他型号的都有欢迎咨询

TBX系列    NW10系列   ND05系列   ND10系列 等等

品牌：日本爱知时计AICHITOKEI

网上价格不代表实际价格如需报价请QQ联系或来电
更多日本工业产品欢迎来电咨询，我们将竭诚为您服务！
************************************************
南京易鸣机电设备有限公司
联系人:戴强先生
手机:15895937401(微信同号)
QQ:649505367
电话:02586407655-806
传真:025-85357490
邮箱:sales.gh01@highhui.com
************************************************

产品介绍

TBZ·TBXシリーズは、小型ボイラや各種工業炉など装置単位のガス消費量管理を行うことを目的に開発されたタービンメーターです。
スマートな軽量·コンパクトボディーを実現。最大使用圧力および最大計測流量に対してもワイドに対応します。
また、内蔵されている2系統パルス発信器により、遠隔検針やエネルギー管理システムが構築できます。
さらにTBZシリーズは、温度圧力補正機能を搭載、標準状態に換算してガス使用流量を表示します。

TBXシリーズは新たに外部電源仕様（TBX-D）をラインナップしました。
用途に合わせて選択でき、使いやすくなりました。

特长
最大使用圧力は、低圧から中高圧までワイドに対応。
取り付け姿勢は、自由自在。

2系統パルス発信器を内蔵。
多くの気体に対応し、用途を広げることができます。
多くの情報が確認できる液晶表示
温度圧力補正機能を搭載。（TBZシリーズ）
7年間ノンストップ。（電池仕様）
用途例
バーナー、ボイラ、炉など燃焼機器のガス流量を管理、制御。
中、小型冷温水機の流量管理、制御。
ガス冷凍機の流量管理、制御。
工場計装の一環としてのガスの流量管理、制御。
気体流量が関係する各種実験装置。
システム図

仕样
実流量表示タイプ仕様（TBXシリーズ）
基本型式 TBX30 TBX100 TBX100F TBX150F
使用流量範囲 *1 4～30m3/h 10～100m3/h 10～100m3/h 12.5～150m3/h
最大使用圧力 100kPa
精度 流量計測部 ±1%FS
表示 トリップ流量 *2 大型液晶表示6桁 最小読取10L 液晶表示6桁
最小読取100L
非補正総積算流量 *3 大型液晶表示8桁 最小読取10L 液晶表示8桁
最小読取100L
非補正瞬時流量 液晶表示3桁
最小読取0.1m3/h 液晶表示4桁
最小読取0.1m3/h 液晶表示3桁
最小読取1m3/h
接続口径 Rc1 1/2、Rc1 1/4 Rc2 JIS 10K 50A フランジ
使用温度範囲 －10℃～＋60℃
計測気体 *4 都市ガス、LPG、窒素など
取付姿勢 水平、垂直
取付場所 屋内
電源 リチウム電池内蔵、外部電源（24VDC）
出力信号 オープンドレイン出力 2系統（単位パルス、高密度パルス *5）
標準パルス単位
幅 *6 TBX30·TBX100：10L/P TBX150：100L/P
最大負荷：24VDC,20mA パルス幅：40msec
材質 アルミニウム合金 鋳鉄 アルミニウム合金
質量 0.8kg 1.8kg 7.0kg 2.5kg

*1：使用流量範囲は実流量（非補正流量）における流量範囲となります。
*2：補正流量型（温圧補正付）の場合は補正トリップ積算流量、実流量型（温圧補正無）の場合は非補正トリップ積算流量。
*3：-3.5は100kPa、-9.9は350kPa以上の圧力で、温度は25℃の条件の場合とする。
*4：メーター内にオイルミスト（重炭化物C5以上）やダストパウダー等が入らないようにすること。
*5：未補正パルス、高密度パルスは羽根車の回転に同期して出力する実流量パルスです。
*6：TBZは補正パルス、TBXは単位パルスです。

外形寸法
タービンメーターTBX寸法図

TBX100Fは指示部の向きを自由に変えてガスの流入方向に対応できます。また、指示部を取り外し、遠隔表示部としても使用可能です。

単位（mm）

型式 L H W
TBX30 170 74 73
TBX100 200 100 85
TBX100F 200 161 φ155
TBX150F 200 148 φ155
