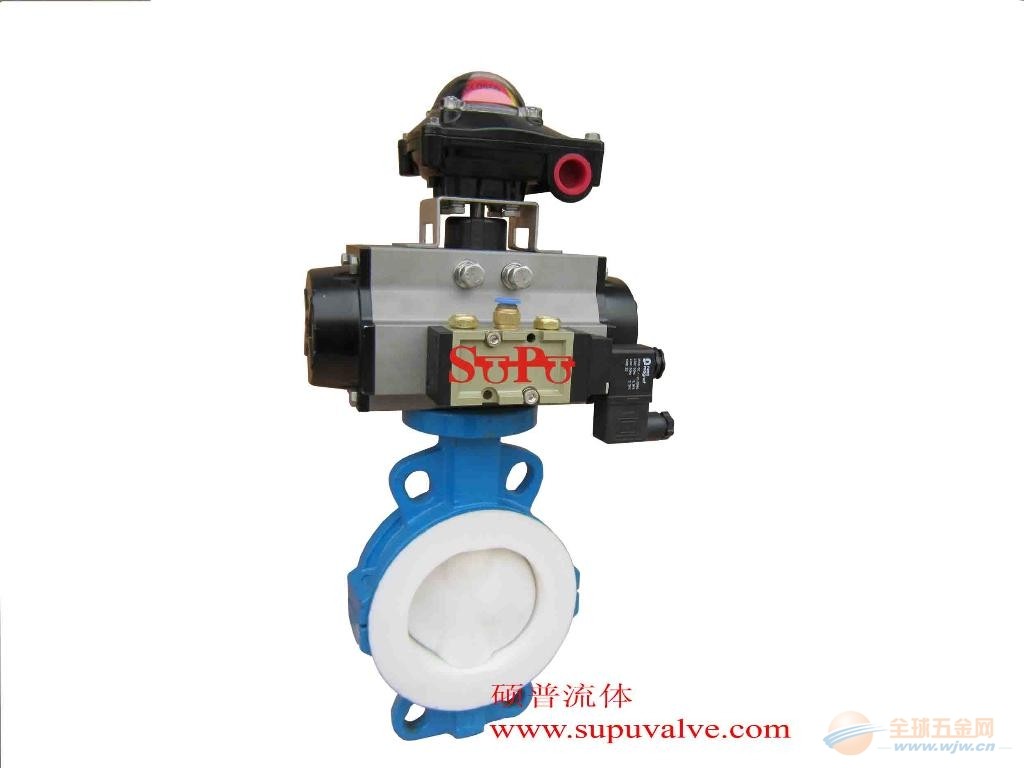

气动卫生级蝶阀（型号：D621）
技术参数
公称通径 DN（mm） 15～150
公称压力 PN（MPa） 0.6 1.0 1.6
试验压力 强度试验 0.9 1.5 2.4
密封试验 0.66 1.1 1.76
气密封试验 0.6 0.6 0.6
适用介质 空气、水、蒸气、油品等。
驱动形式 手动、蜗杆蜗轮传动、气传动、电传动。
连接方式 快装式、卡箍式、外螺纹、焊接式等
主要零件的材质 零件名称 材料
阀体 304、316、316L
蝶板 304、316、316L
密封圈 硅橡胶、氟橡胶、聚四氟
阀杆 304、316、316L
填料 硅橡胶、氟橡胶、聚四氟
采用标准
设计标准：GB/T2238-1989
法兰连接尺寸:GB/T9113.1-2000;GB/T9115.1-2000;JB78
结构长度:GB/T12221-1989
压力试验:GB/T13927-1992;JB/T9092-1999
附件的选项
根据不同控制和要求可选择下列附件：
切断型附件：单电控电磁阀、双电控电磁阀、限位开关回讯器。
调节型附件：电气定位器、气动定位器、电气转换器。
气源处理附件：空气过滤减压阀、气源处理三联件。
手动机构：HVSD手操机构
主要特点为:
l 设计新颖、合理、结构独特，重量轻，启闭迅速；
l 操力矩小，操作方便，省力灵巧；
l 可以任何位置安装，维修方便；
l 齿轮式双活塞，输出力矩大，体积小；
l 气缸选用铝金材料，重量轻、外形美观；
l 可在顶部、底部安装手动操作机构；
l 齿条式连接可调节开启角度、额定流量；
l 执行器可选带电讯号反馈指示及各类附件以实现自动化操作；
? 密封材料耐老化、耐腐蚀，使用寿命长等特点。
用途：适用于如食品、制药、洁净蒸汽、酒类、饮料、生化工业过程控制场合。
