产品名称：进口热动力圆盘式疏水阀Y型2018图

产品型号：SRKS系类

产品厂商：深圳市鼎机阀门有限公司

产品数量：大量

产品单价：面议

产    地：美国

产品品牌：美国斯克（SRK）

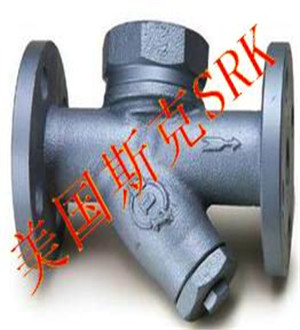

进口热动力圆盘式疏水阀Y型2018图

美国斯克SRK热动力疏水阀中国区总代理：深圳市鼎机阀门有限公司---手机：15817443889  QQ:1928728284   电话0755-36553188

美国斯克SRK阀门在全球市场质量zui认可阀门品牌之一

进口热动力圆盘式疏水阀Y型2018图

进口热动力式疏水阀内有一个活动阀片，既是敏感件又是动作执行件。根据蒸汽和凝结水通过时的流速和体积变化的不同热力学原理，使阀片上下产生不同压差，驱动阀片开关阀门。进口热动力式疏水阀也叫进口内螺纹热动力式疏水器，本阀主要用于高温高压蒸汽主管线、伴热管网、生活采暖上。进口热动力式疏水阀结构合理、体积小、重量轻，在低温环境下不怕冻、防水击、耐过热。本阀是利用蒸汽和凝结水通过阀孔时产生的压力变化，从而驱动阀瓣开关阀座孔，有效的阻止蒸汽泄漏。

需要的排水量进口热动力式疏水阀结构特点

1、带蒸汽或空气保温装置，不受环境温度影响，减少动作频率，延长寿命。

2、备有过滤器和排污。

3、该阀动作灵敏可靠，排水量大。

热动力圆盘式蒸汽疏水阀工作原理：

    本疏水阀是利用热动力学特性， 当凝结水排流较低时会发生第二次蒸发，并在粘度、密封等方面与蒸汽方面存在差异驱动启闭件。

进口热动力式疏水阀技术参数表

产品型号:SRKSFI

Nominal diameter

公称通径DN10-800

Pressure raring

使用压力:1.6-20.0 MPa

Max allowable(℃)

允许温度:500℃

连接方式：螺纹、承插焊连接、法兰连接

排水量：5-30T/H

美国斯克（SRK）进口疏水阀的主要动作元件是金属膜盒∣内充一种气化温度比水的饱和温度低的液体。装置刚起动时∣管道出现低温冷凝水∣膜盒内的液体处于冷凝状态。阀门处于开启位置。当冷凝水温度渐渐升高∣膜盒内充液开始蒸发∣膜盒内压力上升∣膜片带动阀心向关闭方向移动∣在冷凝水达到饱和温度之前∣疏水阀完全关闭∣膜盒随蒸汽温度变化控制阀门开关∣起到阻汽排水作用。有开阀温度低于饱和温度15℃和30℃两种膜盒供选择。

1、当装置启动时∣空气进入疏水阀∣阀芯在低温状态下处于开启位置。

2、紧接着冷凝水进入疏水阀∣在低温状态下∣膜盒元件内的感温液体仍处于冷凝状态∣阀芯完全开启∣迅速排放冷凝水。

3、热凝水进入疏水阀∣膜盒元件内的感温液体随着温度的升高开始蒸发膨胀∣内压增加使膜片带动阀芯向关闭方向移动∣温度达到饱和温度之前∣阀芯完全关闭阀门。

4、积存在阀内的热凝水慢慢冷却降温后∣膜片因内压减小而收缩∣带动阀芯开启阀门∣继续排放凝结水∣由于阀前始终存有热凝水∣形成汽水分离∣无蒸汽泄漏。

美国斯克（SRK）进口膜盒式疏水阀性能及优点：

1. 美国斯克（SRK）进口膜盒式疏水阀在极少冷凝水形成的工况下都无新鲜蒸汽泄漏。

2.启闭动作灵敏、可靠∣自动排空气性能好∣加热系统升温快∣能确保加热设备高效运行。

3.该阀B型膜盒过冷度大、排水温度低∣噪音小∣是环保型的理想疏水阀∣节能效果显着。

4.在低温环境中不怕冻、防水击、耐过热、体积小、重量轻∣并且任何方式均可安装。

5.阀腔内设有不锈钢过滤网∣维护保养简单。

6.不锈钢阀芯件坚固耐用∣耐fu蚀性气体∣并在关闭时无撞击∣稳定性好∣使用寿命长。

选用疏水阀时，必须按设备每小时的耗汽量乘以选用倍率2-3倍为zui大凝结水量，疏水阀来选择疏水阀的排水量。疏水阀排放能量不够，会造成凝结水不能及时排出，降低加热设备的加热效率。（由于开车时，大量空气和低温凝结水，较低的入口压力，使疏水阀超负荷运行，此时疏水阀要求比正常工作时的排水量大，才能尽快排出凝结水迅速提高加热设备的温度。）
