昭通电动头启闭机每周回顾启闭机安装注意事项：

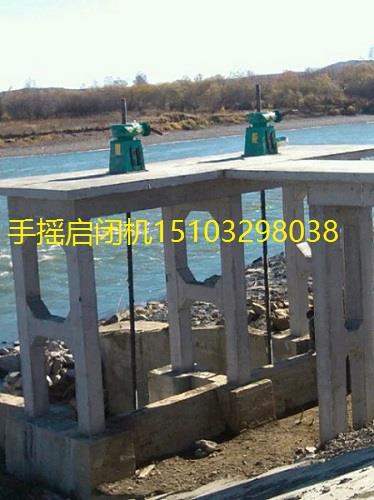

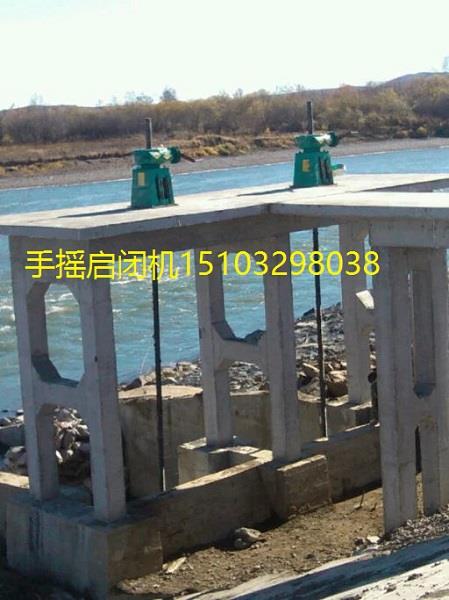

一、QL螺杆式启闭机：
铸铁镶铜方闸门主要技术性能参数： 1.型号与规格：方闸门：明杆式 ZMF DN200～DN2500mm 2.铸铁镶铜方闸门主要性能指标： a）闸门密封面配合间隙≤0.1㎜，密封座厚度大于10㎜。 b）密封面每米长度渗水量：正向≤0.7L/min ·m 反向≤1.25L/min ·m c）公称压力≤0.1Mpa；密封试验压力0.1Mpa。 d）工作：温度-20℃～120℃ 湿度：95% 工作介质：水与污水PH值：5～10 e）安装位置：正常状态下正向迎水、处于铅垂状态。 f）大工作水头：单向受压：正向：10m 反向：5m 双向受压：均为10m g）启闭速度：不小于0.2m/min，不大于1.5m/min。 h）闸框距边壁距离≥300㎜，距池底距离≥150㎜～250㎜。
1、安装时底座地基应牢固平整，留有底脚螺丝的位置，启闭机到位后，找平浇灌成型。
2、启闭机的丝杆必须平行于闸门研磨轨道表面，同时垂直于吊耳轴，双吊点式两个机座必须在同一平面上，两个丝杆平行，同时垂直于吊耳轴，手摇或带电启闭机，先手摇上下启动几次，达到规范后方可带电使用；带电操作时，设有下降深度控制器，但操作人员不得擅自离开场地，以防因电路等故障，造成碰撞事故的发生。

昭通电动头启闭机每周回顾二、QPQ/QPK卷扬式启闭机：
将启闭机中心与平台上的十字线相对应，用水平仪调平启闭机底板后与预埋钢板点焊，将丝杆的下端与闸门吊耳就位，穿入销轴，复查丝杆的垂直度误差小于1/500mm，全长累计小于5mm，然后将启机底板与预预埋板焊固。 12. 将轴导架架体安装到位，与预套在丝杆的套管用螺栓紧固，注意轴导架管与丝杆同心，尤其下部一个轴导架到闸门吊耳的距离应大于闸门口径。其余轴导架在闸门的启闭中不得与丝杆连接套相碰。 13. 将启闭机护罩就位，用螺栓紧固在启闭机顶部。五、调试 1. 闸门调试工作需在二次灌浆完全凝固后方可进行。 2. 手动启闭机手动操作13个全行程，操作中应无卡阻现象，方可投入运行。 3. 电动启闭机在接电运行前，必须按所配套电动装置要求将行程限位开关和过力矩保护开关正确接线后方可进行，打开电动装置外壳按下述顺序操作： a) 闸门处于全闭位置时（留有30～50mm余量），将关行程开关到位。 b) 手动打开闸门至全开位置（闸门较大时可接通电临时电源，点动至接近全开到位，再手动操作到位），将开到位行程开关到位 c) 按电气原理图要求正确接线，上述操作请参照随机提供的阀门电动装置说明书中的相关章节执行。 d) 电动操作1～3个全行程，观察运行情况，在闸门关到位、开到位时行程限位装置应准确。

4. 在闸门操作中，注意门体应运行平缓关到位时应无左右倾斜、卡阻，当出现左右倾斜或单侧卡阻现象时应调节闸门框两侧的斜楔压紧装置的位置，直至正常为止。 5. 上述结束后即可进行通水试验。六、使用及注意事项 1. 使用前应在丝杆上涂沫适量钙基或铝基脂，投入使用后，每3～6月检查涂沫一次，使用时，每月检查涂沫一次。 2. 电动启闭机采用0#板锂脂或相应《阀门电动装置说明书》中要求的没脂，每年检查添加一次。 3. 手动启闭机（手轮式和手摇式）均为逆时针开闸门，顺时针关闭，操作时应注意方向，闸门关到位后不得再操作，以防顶弯丝杆。 4. 电动启闭机在进行手动操作时，应将切换手柄扳至手动位置，手动完毕后不得再将手柄扳回，电动时会自动切换。 5. 电动启闭机外壳进行接线调试工作不得在雨天进行，完毕后将外壳盖好，并注意密封效果，开盖调试工作应即开即调，不得开盖后隔宿调试。 6. 电动启闭机均为短时工作制，连续调试时间不得太长。 7. 即使不常使用的闸门，建议至少每月运行一次。 8. 闸门安装后严禁在门体打开状态下进行二次灌浆。 9. 不得在闸门安装后沿未安装启闭机前进行通水试验。 10. 闸门安装时应注意承受的水压方向，单向闸承受的反向水压不得超过规定值。 11. 闸门通常为铸铁或球墨铸铁制品，抗腐蚀能力，通常2～3年对其进行一次防腐工作。当介质的腐蚀性较大时，应按具体情况确定防腐周期。

1、安装时底座地基应牢固平整，留有底脚螺丝的位置，启闭机到位后，找平浇灌成型。
2、先将钢丝绳绕在平衡轮上，绳长两边均分，通过动滑轮组把钢丝绳绕上去，同时把两端固定在卷筒端部。
昭通电动头启闭机每周回顾三、闸门安装注意事项
1、在闸门安装前，首先检查各连接部位的螺栓是否因运输装卸中造成的松动，如有松动应加以紧固。
铸铁镶铜方闸门是闸门的一种，主要用于给排水、防汛、灌溉、水利、水电工程中，用来截止、疏通水流或起调节水位的作用。结构特点它采用独特的外弧形设计，结构合理、受力均匀，采用优质灰口铸铁或球墨铸铁、不锈钢制造，止水密封面镶铜条或橡胶，并经精密加工后配研，达到平面密封，密封性能好，当密封止水性能下降时，可通过楔块装置的加以解决。
2、检查主立框与横框连结上的止水面是否有错位，如有错位则松动连接螺栓将止水面在同一平面内。
3、闸门安装时应采用整体就位安装，禁止闸框、闸板分体安装，防止闸框变形。昭通电动头启闭机每周回顾

4、二期浇筑前将闸门整体吊装就位后找好前后、左右的正确位置，然后螺栓与工程配钢筋焊牢固。门板与门框密封座的结合面，必须外来杂物和油污，将闸门全闭后放平。在门板上无外加荷载的情况下，用0.1mm的塞尺沿密封的结合面测量间隙，其值不大于0.1mm。装配检验将门板在门框内入座，作全启全闭往复，检查门板在全启全闭时的位置、楔紧面的楔紧状况和门板在导向槽内的间隙。用钢尺和塞尺等工具分别进行测量，其检验结果应符合规定。渗漏试验密封面应任何污物，不得在两密封面间涂抹油脂。将闸门全闭，使门框孔口向上，然后在门框孔口内逐淅注入清水，以水不溢出为限，其密封面的渗水量应不大于1.25L/min·m(密封长度)。全压泄漏试验订货单位需要进行本项实验时，可与制造厂协商。试验：可将闸门安装在试验池内或现场作全压试验。采用计量(量筒、计时表等)检测密封面的泄漏量，其值应不大于1.25L/min·m(密封长度)。出厂检验每台产品须经制造厂检验部门按本检验，并签发产品检验合格证，方可出厂。订货单位有权按本的有关规定对产品进行复查，抽检量为批量的20%。但不少于1台且不多于3台。抽检结果如有1台不合格时应加倍复查，如仍有不合格时，订货单位可提出逐台检验或拒收并更换合格产品。型式检验有下列情况之一时可在闸孔尺寸300～600mm、700～1500mm、1600～2000mm和2100～3000mm范围内按表1规格任送一种进行型式试验： a.新产品试制时； b.老产品转厂生产的试制定型鉴定； c.如结构、材料和工艺有较大改变，可能影响性能时； d.正常生产时，两年检验一次； e.产品长期停产后，恢复生产时。

型式检验项目 (1)作门板挠度测定，应符合要求 (2)作全压泄漏试验，应符合要求。标志闸门的标志可直接在门板的背部铸造凸字或钉铭牌，其内容应包括制造厂名或厂标、闸门规格和工作水头等字样。包装、运输及贮存闸门在检验合格后，应表面的油污脏物和存留的水分。在装运和贮存期内闸门应处于关闭状态，螺杆或螺纹部应涂油脂包扎，以防锈蚀和损坏。闸门的发运由供需双方协商确定。包装应符合YB 3214规定，必须使闸门及附件固定，保证在运输途中不致因包装不慎而损坏。闸孔在600mm以上时，需用螺栓紧固或者紧固在一块滑座上，以便吊装。出厂闸门应附有产品合格证、产品使用说明书及装箱单。产品合格证应包括下列内容： a.制造帮名和出厂日期； b.产品名称、型号及规格； c.工作水头； d.依据、检验结果和检验日期； e.出厂编号； f.检验人员及检验负责人签章。产品使用说明书应包括下列内容： a.制造厂名； b.用途和主要性能规格； c.作用原理和结构说明； d.标有主要外形尺寸和连接尺寸的安装图； e.主要零件材料； f.、、安装和使用注意事项； g.可能发生的故障和办法； h.附件清单。产品装箱单包括下列内容： a.订货单位和合同编号； b.制造厂名和出厂日期； c.产品名称、型号及规格； d.产品数量和净量； e.所附文件的名称和份数。产品装箱单应加盖制造厂装箱检验员的及检验日期。贮存产品应保存在通风的库房或遮篷的场所内。放置必须整齐，不得互相挤叠和露天存入，以防变形、损坏和锈蚀。保修期闸门在投入使用一年内，但不超过发货后18个月，制造厂应对其材料缺陷、制造以及在正常使用中所损坏的零部件负责保修。保修期内制造厂应免费修理或更换。
5、闸门出厂前，为了使闸板、闸框贴合的更紧，安装后间隙，2米以上的闸门在上下横框上安装了压板卡铁，立框的斜铁上了顶丝。注意在间隙后将卡铁和斜铁上的顶丝拆除，以使闸门启闭。

【实时采集】
6、在浇筑混凝土时，流进闸板、闸框、斜铁、挡板间隙中的灰浆应，防止灰浆凝固影响启闭。
