斑马 zebra ZT600标签打印机部件详细介绍

图 1 显示了标准的打印机介质仓内的部件。根据打印机型号和已安装选配件的不同，
打印机的外观会略有差别。本手册的操作步骤中提到了带有标签的部件。
图 1 ?  打印机部件
注意 ?  打印机中的部件带有颜色代码。
1 介质门 9 色带拾取轴
2 打印头压紧件 10 色带供应轴
3 打印头总成 11 色带导板滚轮
4 控制面板显示屏 12 介质导板调节旋钮
5 打印辊 13 透射式介质传感器调节轮
6 控制面板 14 介质张力调节总成
7 USB 主机端口 15 介质供应轴
打印机选配件

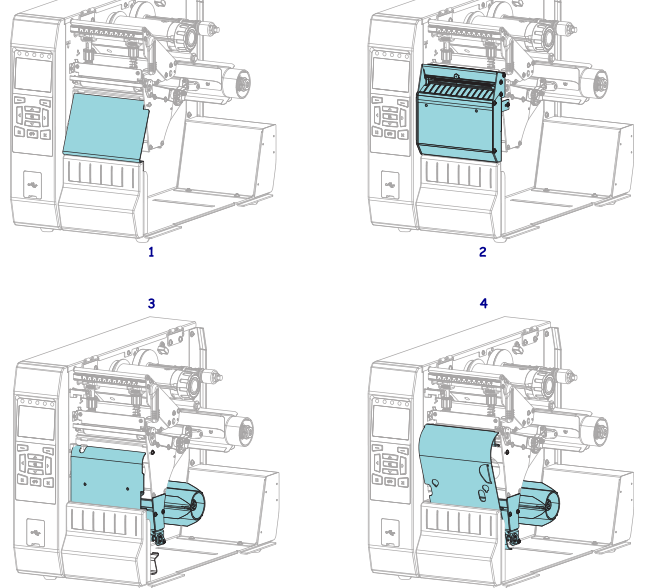

图 2 中显示了可提供的打印机选配件。有关可用于打印机选配件的打印模式的信息，
请参见第 31 页的 “ 选择打印模式 ”

1 撕纸选配件 （标准）
2 切纸器选配件
3 为 “ 剥下 ” 模式安装的回卷选配件
4 为 “ 回卷 ” 模式安装的回卷选配件
斑马ZT600标签打印机通信接口

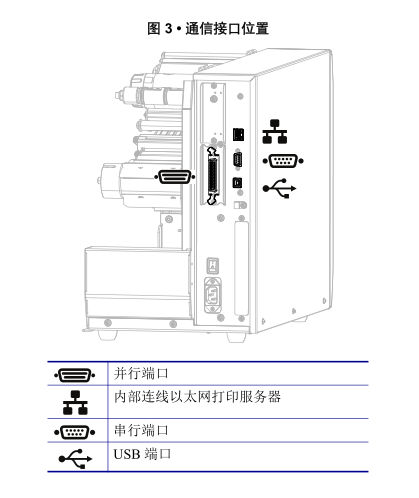

图 3 显示可用的通信接口连接器。您的打印机可能不具有下图所示的所有连接口，并
且一个 ZebraNet 无线打印服务器选配件也可能出现在您的打印机中。通过打印机上任
何可用的通信接口能够将标签格式发送到打印机。
? 要获得有关可用连接类型的详细信息，请参见第 274 页的 “ 通信接口规格 ”。
? 有关何时及如何将计算机连接到一个或多个通信接口的说明，请参见第 62 页的“ 安
装打印机驱动程序并将打印机连接到计算机

数据缆线
必须针对具体情况提供所需的所有接口缆线。推荐使用缆线应变消除卡夹。
以太网缆线不需要屏蔽，但是必须对其他数据缆线进行完全屏蔽，并配备金属或金属
化的连接器外壳。使用非屏蔽数据缆线可能会导致电磁辐射水平超过法规的规定值。
要最大限度降低缆线中的电噪声拾音水平，应执行以下操作：
? 尽可能使用较短的数据缆线。
? 不要将数据缆线和电源线紧紧捆绑在一起。
? 不要将数据缆线系到电源线导管上
斑马ZT600标签（条码）打印机标准控制面板

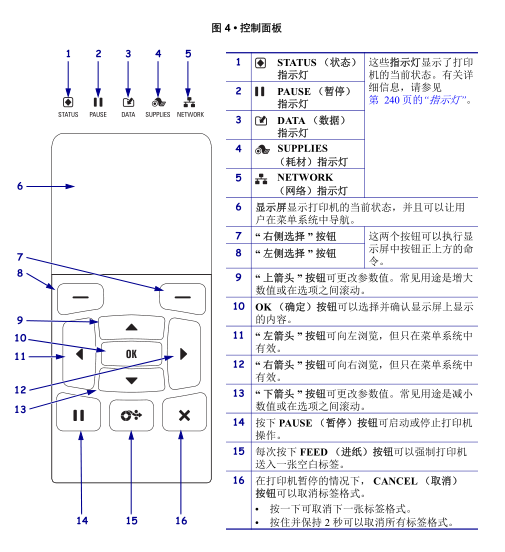

标准控制面板可以显示打印机的当前状态，并且可以让用户控制打印机的基本操作。
还可以购买彩色触屏式控制面板选配件。因为功能不同，所以在一份单独的用户指南
中提供使用说明

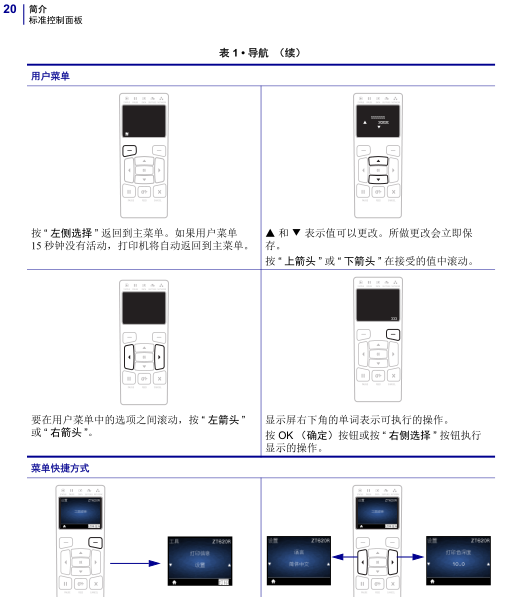

在标准显示方案下浏览各屏幕

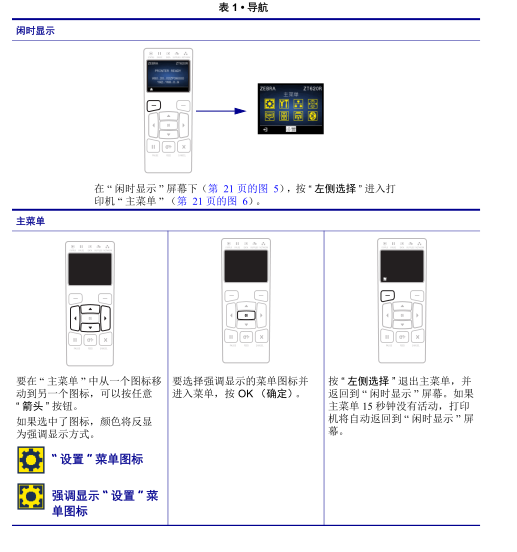

表 1 显示下列信息：
? 可用于浏览控制面板显示屏中各屏幕的选项
? 选择或修改显示屏显示项目的方法

斑马ZT600标签（条码）打印机标准显示方案下的闲时显示、主菜单和用户菜单
本打印机的控制面板带有一个显示屏，您可以在显示屏上查看打印机的状态或更改其
运行参数。在本章中，您将学习如何在打印机的菜单系统中浏览，以及如何更改菜单
项的值。

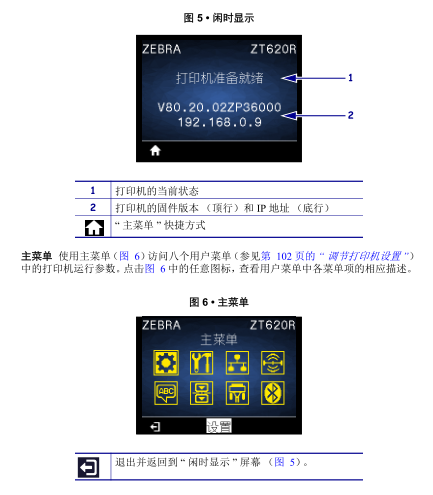

闲时显示 完成加电过程后，打印机将进入 “ 闲时显示 ” 屏幕 （图 5）。打印机显示打
印机的当前固件版本及其 IP 地址。

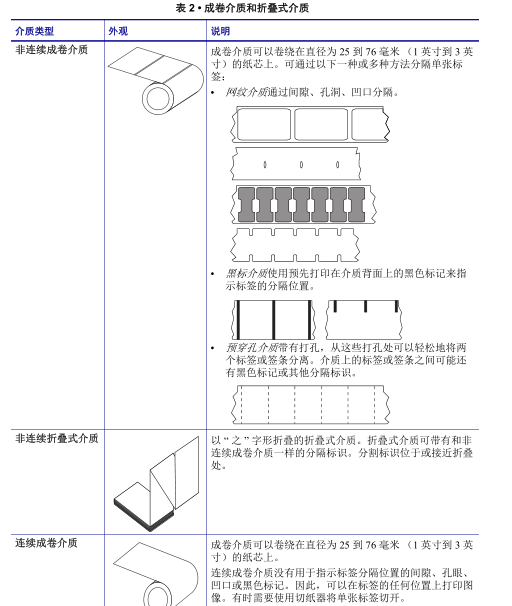

斑马ZT600标签（条码）打印机介质类型

色带概述

色带是一层薄膜，其中一面涂有蜡质、树脂或半蜡半树脂，在热转印过程中，这些物
质可以转印到介质上。介质决定了是否需要使用色带和必须使用什么宽度的色带。
如果使用色带，则其宽度必须大于等于介质宽度。如果色带比介质窄，打印头区域会
因得不到保护而提前磨损。
何时使用色带
热转印介质需要色带才能打印，而热敏介质则不需要色带。为确定是否必须为特定介
质使用色带，可以做介质擦划测试。
要执行介质擦划测试，应完成以下步骤：
1. 用指甲快速擦划介质打印表面。
2. 介质上是否出现黑色标记？
色带的涂层面
色带的涂层面可能卷绕在外侧也可能卷绕在内侧 ( 图 7)。本打印机只能使用涂层在外
侧的色带，除非您购买并安装允许涂层在色带内侧的色带轴选配件。有关订购的信
息，请与 Zebra 授权分销商联系。
如果您无法确定色带卷哪一面带有涂层，可做粘性测试或色带擦划测试以确定哪一面
带有涂层。
图 7 ?  涂层在内侧或外侧的色带
如果黑色标记 ... 则介质是 ...
没有出现在介质上 热转印介质。需要使用色带。
出现在介质上 热敏介质。不需要使用色带。

粘性测试
如果您有可用的色带，通过粘性测试即可确定色带的哪一面带有涂层。这种方法非常
适用于已经安装的色带。
要做粘性测试，应完成以下步骤：
1. 从背衬上剥下一个标签。
2. 将标签粘贴面的一角按在色带卷的外侧表面上。
3. 从色带上剥下标签。
4. 观察结果。标签上是否粘有雪花状或颗粒状的色带油墨？
色带擦划测试
在手头没有标签的情况下，可以做色带擦划测试。
要做色带擦划测试，应完成以下步骤：
1. 展开一小节色带。
2. 将展开的色带放在一张纸上，且色带的外侧表面与纸接触。
3. 用指甲擦划展开色带的内表面。
4. 从纸上拿起色带。
5. 观察结果。纸上是否留有色带痕迹？
如果色带油墨 ... 则 则 ...
粘在标签上 色带涂层位于外侧， 可以用于本打印机。
没有粘在标签上 色带涂层位于内侧， 不能用于标准的打印机。
可购买允许色带涂层位于内侧的色带轴选配件。
有关订购的信息，请与 Zebra 授权分销商联系。
要验证这一结果，应在色带卷的另一面上重复
该测试。
如果色带 … 则 则 ...
在纸上留下了印迹 色带涂层位于外侧， 可以用于本打印机。
在纸上没有留有色
带痕迹
色带涂层位于内侧， 不能用于标准的打印机。
可购买允许色带涂层位于内侧的色带轴选配件。
有关订购的信息，请与 Zebra 授权分销商联系。
要验证这一结果，应在色带卷的另一面上重复
该测试
斑马ZT600标签（条码）打印机打印机设置和操作

处理打印机
本章说明了如何处理您的打印机。
拆开包装并检查打印机
在收到打印机时，应立即拆开包装并检查是否有运输过程中造成的损坏。
? 保存所有包装材料。
? 检查所有外表面是否有破损。
? 打开介质门，并检查介质仓内的部件是否损坏。
如果在检查中发现运输过程中造成的损坏：
? 应立即通知运输公司并提交破损情况报告。
? 保留所有包装材料以备运输公司检查。
? 通知您的 Zebra 授权分销商。
存放打印机
如果您不会将打印机立即投入使用，应使用原始包装材料将其重新包装。您可以在以
下条件下存放打印机：
? 温度：–40°C 至 60°C （–40°F 至 140°F）
? 相对湿度：5% 至 85% 非凝结
维修打印机
如果在使用打印机的过程中遇到问题，请联系您所在机构的技术或系统支持部门。如
果打印机存在问题，他们会联系 Zebra 全球客户支持中心，网址：
http://www.zebra.com/support。
联系 Zebra 全球客户支持时，请提供以下信息：
? 装置的序列号
? 型号或产品名称
? 固件版本号
Zebra 会在服务协议规定的时间内通过电子邮件、电话或传真做出响应。如果您的问题
无法在 Zebra 全球客户支持中心得到解决，那您可能需要寄回设备进行翻修，并将得
到具体的指导。
如果您购买的是 Zebra 业务合作伙伴的产品，请联系相应的业务合作伙伴获取支持。

装运打印机
如果未使用 Zebra 批准的运输包装箱， Zebra 将不会对装运过程中出现的任何损坏负责
任。设备装运不当可能导致保修无效。
如果您需要运输打印机：
? 关闭 ( O O ) 打印机电源，并断开所有缆线。
? 从打印机内部取出介质、色带或其他任何松散物品。
? 关闭打印头。
? 将打印机小心地装入原始包装箱或其他合适的包装箱，以避免在运输途中发生损
坏。如果原始包装箱损坏或丢失，可以从 Zebra 购买运输包装箱
为打印机选择放置位置
应为打印机选择一个符合下列要求的位置：
?  表面：放置打印机的表面必须平稳、结实，并且具有足够的尺寸和强度支撑打印
机。
?  空间：放置打印机的区域必须具有足够的通风空间，还应便于对打印机部件和连接
件执行操作。要适当地进行通风和冷却，应在打印机的四周留出充足的开放空间。
?  电源：打印机附近应配有便于使用的合适电源插座。
?  数据通信接口：打印机必须位于 WLAN 无线信号 （如果适用）的范围内或位于其
他连接器的可连接范围内，以便与数据源 （通常为计算机）建立连接。有关最大
缆线长度和配置的详细信息，请参见第 274 页的 “ 一般规格 ”。
?  工作条件：打印机设计为能够在仓库或工厂地板等各种环境和电气条件下工作。
表 3 显示了打印机工作时的温度和相对湿度要求。
选择打印模式
使用与所用介质匹配的打印模式和可用的打印机选配件。成卷介质和折叠式介质的介
质路径一样。要设置打印机以便使用可用的打印模式，请参见第 110 页的“ 打印模式 ”。
表 4 ?  打印模式和打印机选配件
打印模式 说明
撕下 该模式 （默认）可用于任何打印机选配件和大多数介质类型。
打印机在接收到标签格式时打印。打印机操作员可以在标签打印完
毕后随时撕下标签。
剥下 如果打印机装有回卷选配件，可采用该模式。
打印机在打印过程中将标签从背衬上剥离，然后会暂停，直到取走
标签。背衬缠绕在回卷轴上，而不使用回卷辊。
回卷 只有在打印机装有回卷选配件时，才可以采用该模式。
打印机持续打印，不在标签之间暂停。介质在打印后卷绕到卷芯上。
回卷辊用于防止标签与背衬分离。
剥下 只有在打印机装有切纸器选配件时，才可以采用该模式。
打印机在每打印一张标签后在两张标签之间进行切割。
延迟剪切 只有在打印机装有切纸器选配件时，才可以采用该模式。
在切割最后一张打印标签之前，打印机会等待一个延迟剪切 ZPL 命
令 ( ~JK )。
无背衬剥离 * *  保留以备将来使用。
无背衬回卷 *
无背衬撕纸 *
贴标机 该模式用于使用标签的设备。
当打印机收到来自贴标机的信号时，才开始打印。参阅 《维护手
册》的 “ 高级用户信息 ” 章节，了解有关贴标机接口的其他信息。

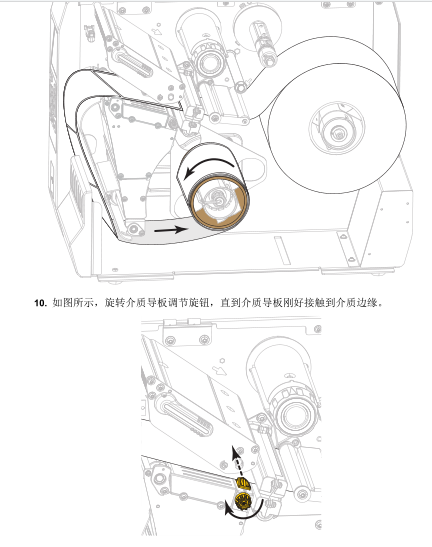

斑马ZT600标签（条码）打印机装入介质

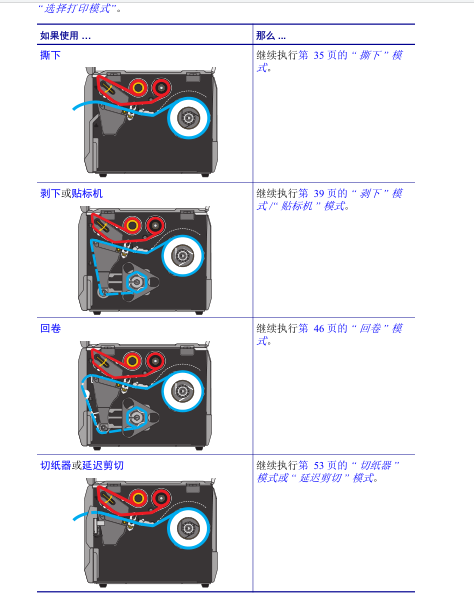

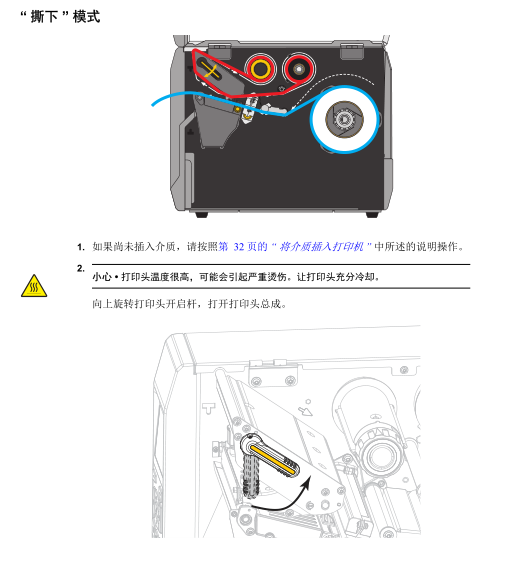

使用本章中的说明，以便根据需要在相应打印模式下装入成卷介质或折叠式介质。

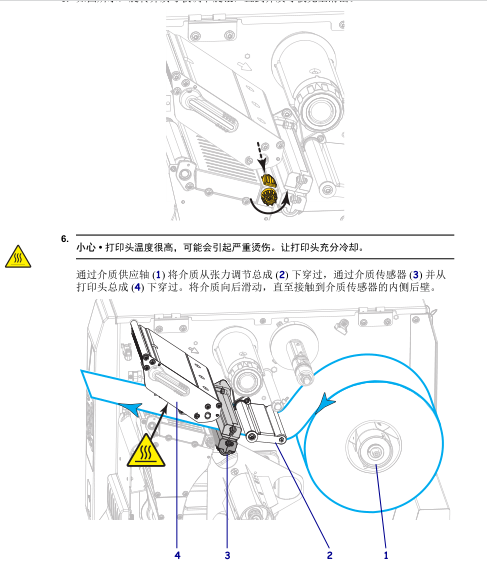

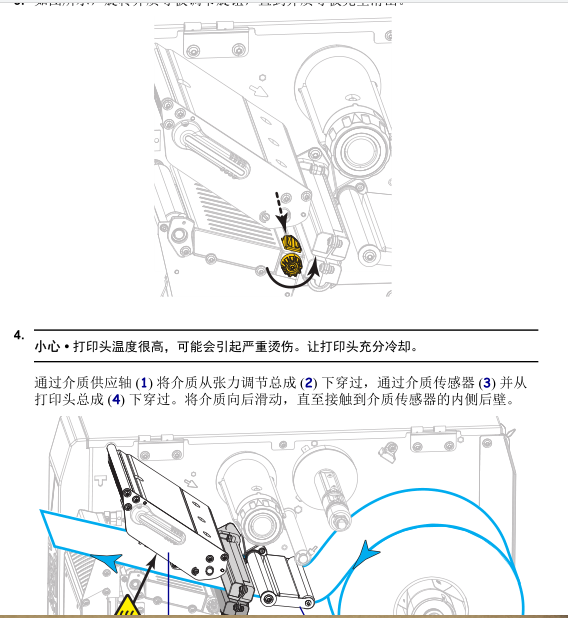

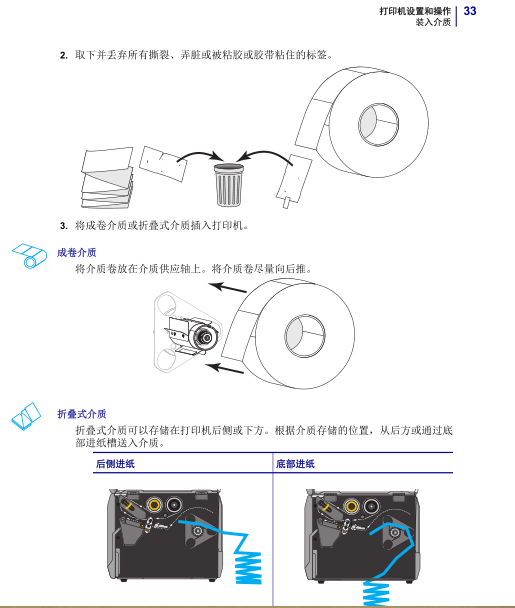

将介质插入打印机
本章节中大多数图示展示的是成卷介质，因为成卷介质和折叠式介质的介质装载路径
相同。
要安装介质，应完成以下步骤

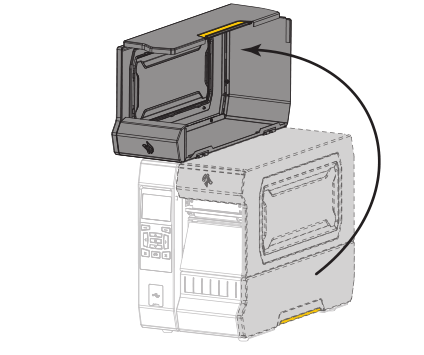

1. 打开介质门

斑马ZT600标签（条码）打印机

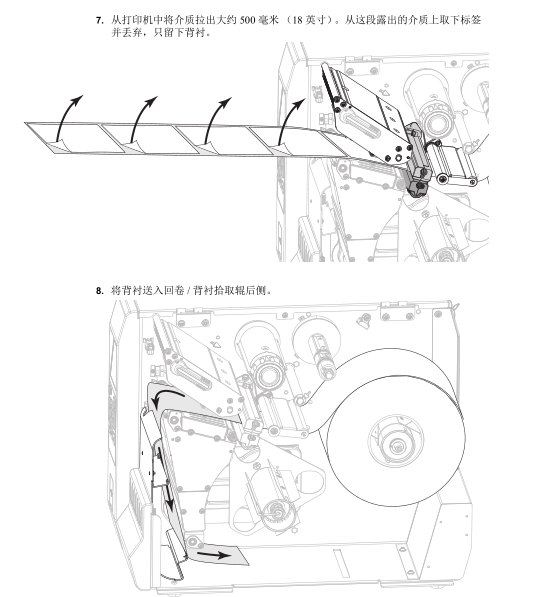

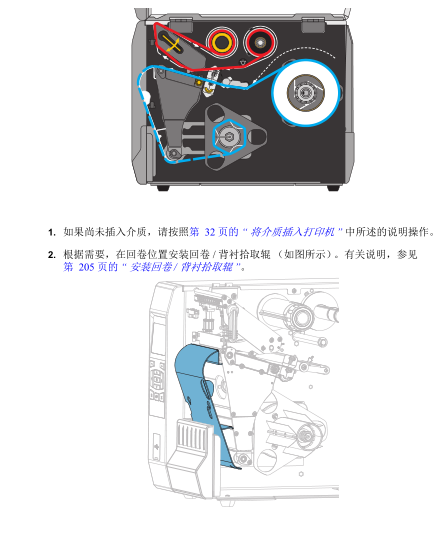

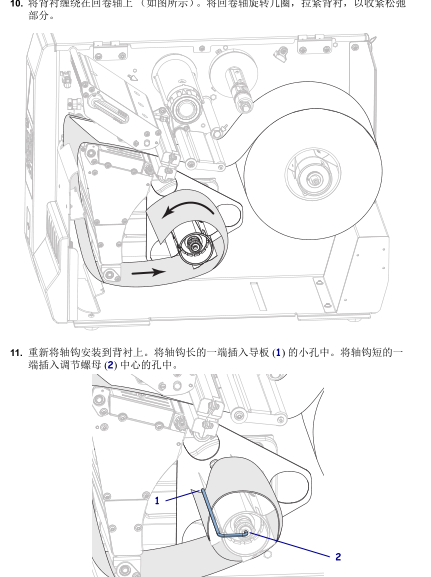

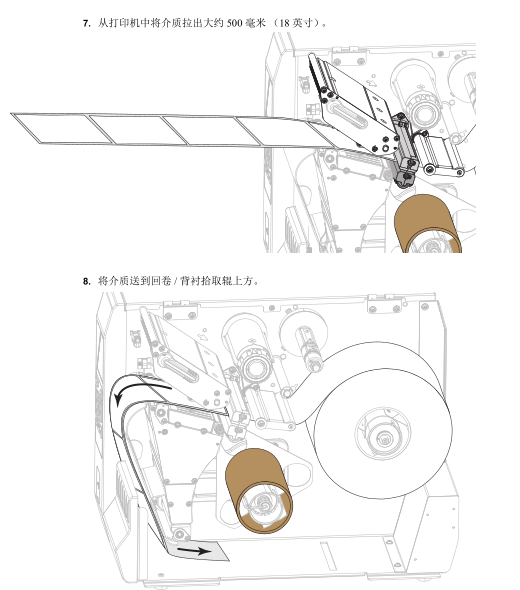

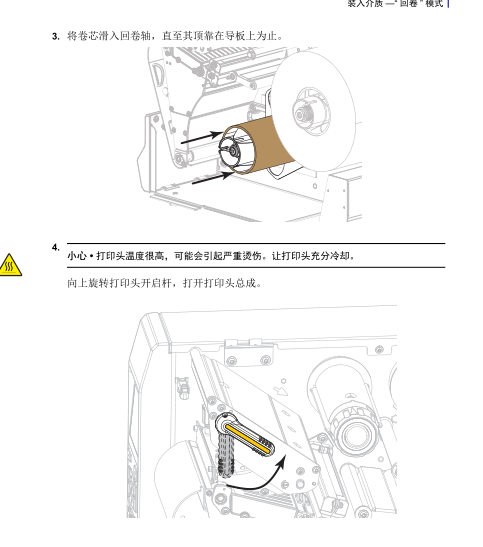

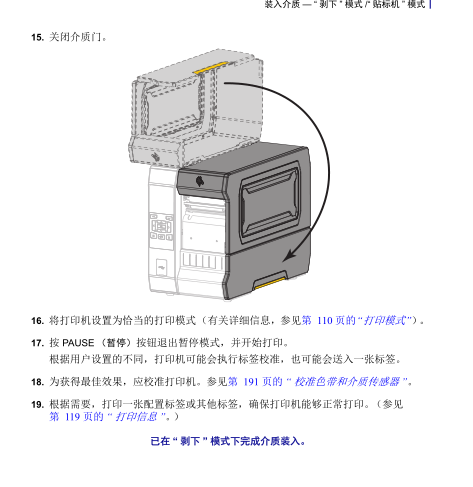

“  回卷 ”  模式

14. 将打印机设置为 “ 回卷 ” 模式（有关详细信息，请参见第 110 页的 “ 打印模式 ”）。
15. 按  PAUSE （暂停） 按钮退出暂停模式，并开始打印。
根据用户设置的不同，打印机可能会执行标签校准，也可能会送入一张标签。
16. 为获得最佳效果，应校准打印机。参见第 191 页的 “ 校准色带和介质传感器 ”。
17. 根据需要，打印一张配置标签或其他标签，确保打印机能够正常打印。（参见

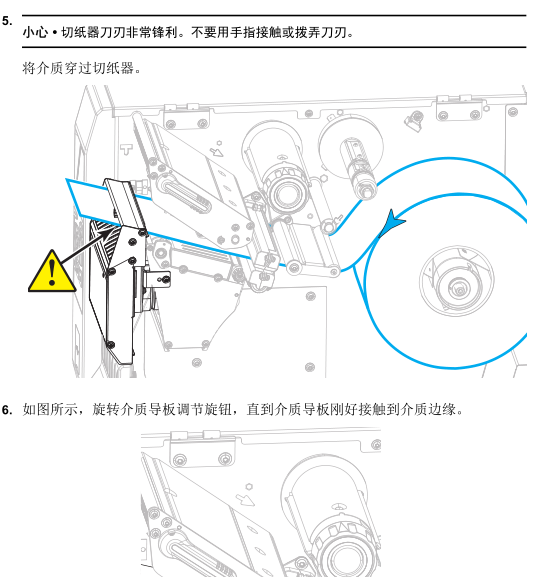

斑马ZT600标签机 切纸器 ”  模式或 “  延迟剪切 ”

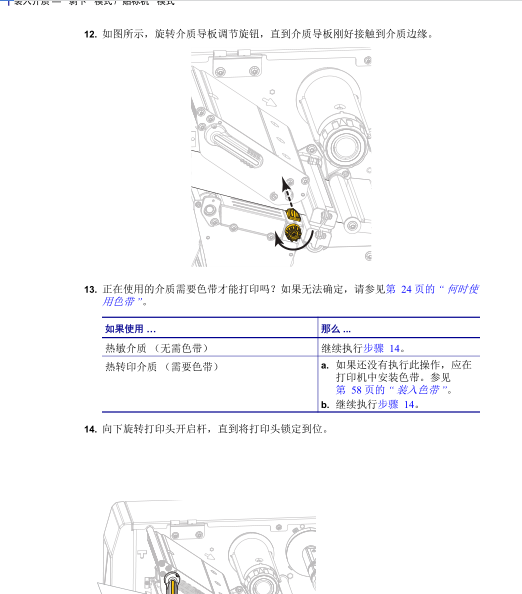

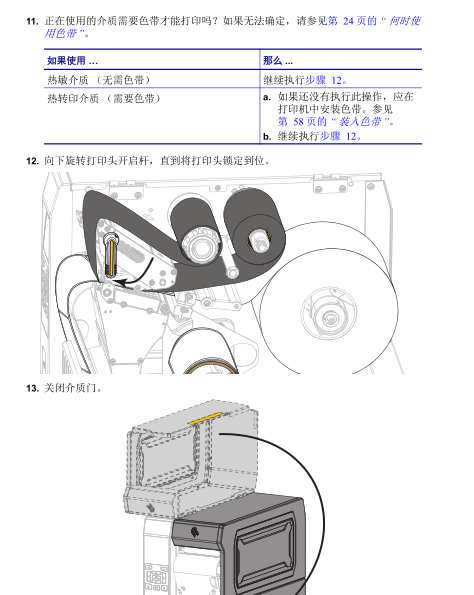

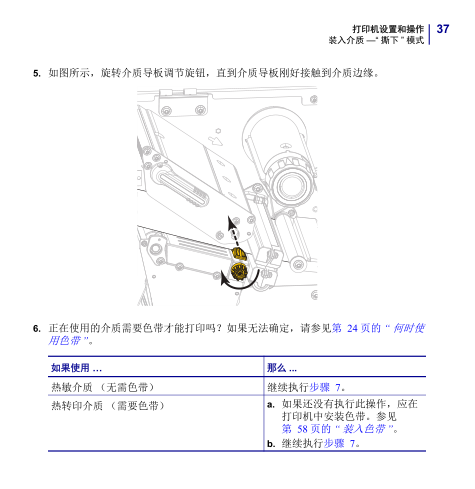

7. 正在使用的介质需要色带才能打印吗？如果无法确定，请参见第 24 页的 “ 何时使
用色带 ”。

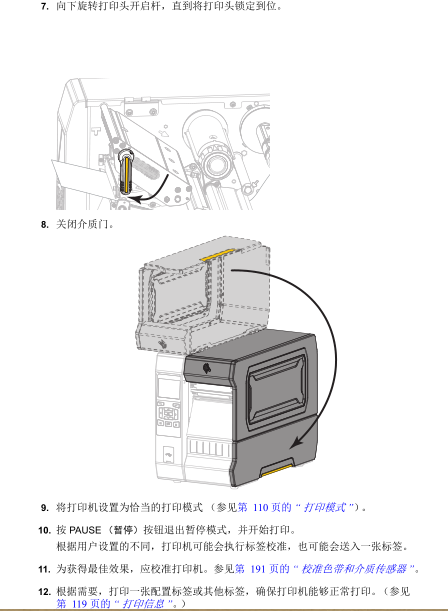

8. 向下旋转打印头开启杆，直到将打印头锁定到位。
如果使用 … 那么 ...
热敏介质 （无需色带） 继续执行步骤 8。
热转印介质 （需要色带）
a. 如果还没有执行此操作，应在
打印机中安装色带。参见
第 58 页的 “ 装入色带 ”。
b. 继续执行步骤 8。

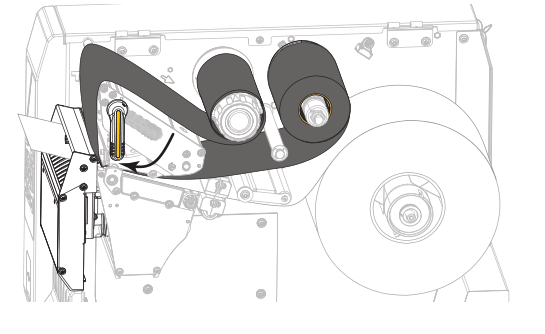

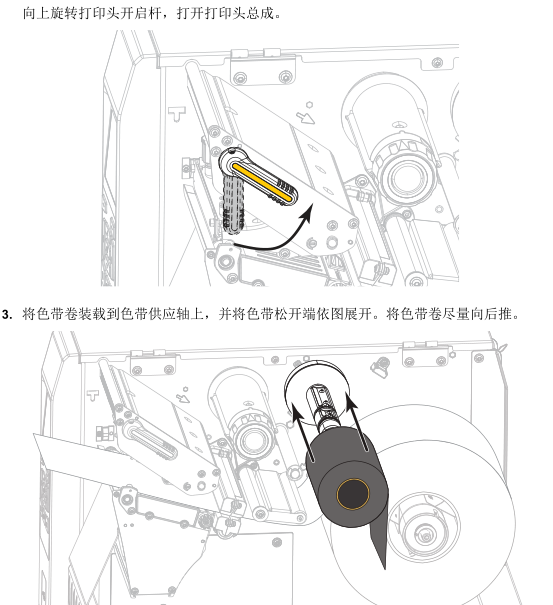

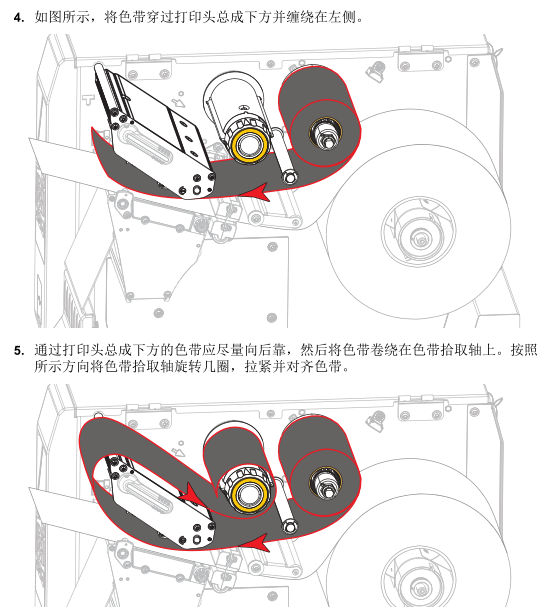

斑马ZT600标签（条码）打印机如何装入色带

2.
3. 将色带卷装载到色带供应轴上，并将色带松开端依图展开。将色带卷尽量向后推。
小心 ?  打印头温度很高，可能会引起严重烫伤。让打印头充分冷却。

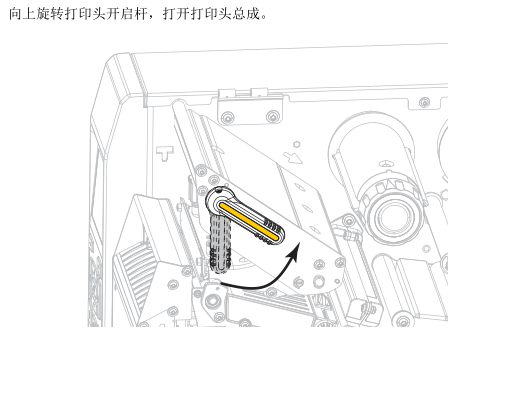

向上旋转打印头开启杆，打开打印头总成。

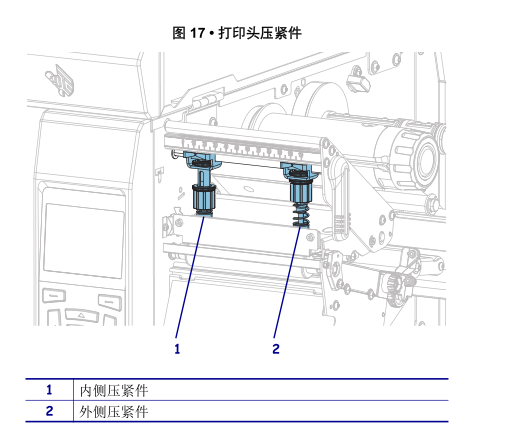

斑马ZT600标签（条码）打印机调节打印头压力和压紧件位置

根据需要，可以调节打印头压紧件来加大或减小压力。还可以左右移动压紧件来调节
特定区域的压力。
如果压紧件位置不正确或调节不当，无法施加正确的压力，则可能导致下列几类问
题：
? 介质和色带可能打滑
? 色带可能起皱
? 打印过程中介质可能来回移动
? 介质一侧打印色可能太浅或太深
使用能够获得最佳打印质量的最低打印头压力。压力增大可能导致打印头元件过早磨
损。

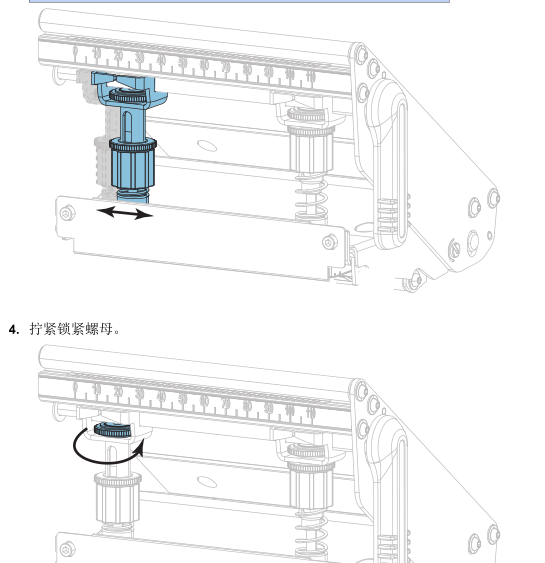

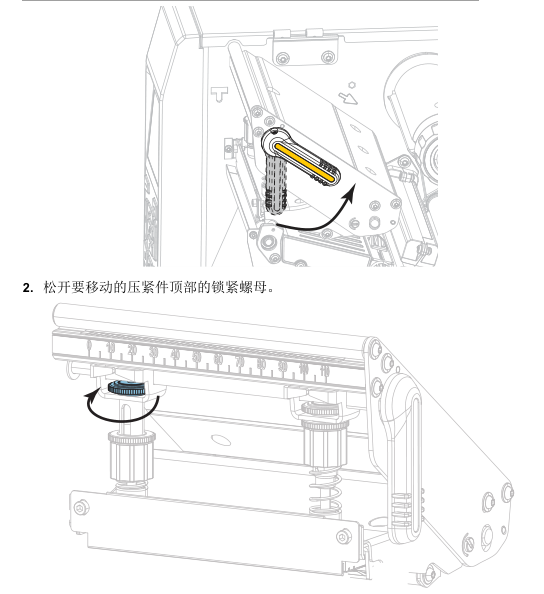

压紧件位置调节
要调节打印头压紧件位置，应执行以下步骤：
1. 向上旋转打印头开启杆，降低压紧件上的压力，从而打开打印头总成。

3. 根据需要，调节压紧件的位置，以便在介质上施加均匀的压力。对于非常窄的介
质，应将内侧压紧件放置在介质的中央，并减小外侧压紧件上的压力

斑马ZT600标签（条码）打印机打印头压力调整

如果正确调节压紧件后仍无法解决打印质量或其他问题，应尝试调节打印头压力。请
使用能够提供所需打印品质的最低打印头压力，这样能够延长打印头寿命。
要调节打印头压力，应执行以下步骤：
1. 启动第 139 页的 “ 打印测试格式 ” 的打印行选项。
2. 打印标签过程中，使用控制面板降低打印色深度设置值，直到标签上打印出灰色，
而不是黑色为止。（参见第 104 页的 “ 打印色深度 ”。）
3. 您遇到的问题在下面的列表中吗？
如果上述问题皆不存在，请勿继续该步骤。

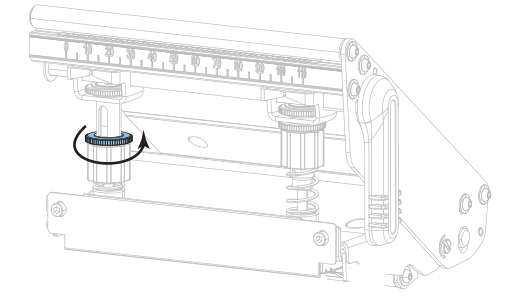

4. 要调节打印头压力，请松开要调节的压紧件上的上方压花螺母。

7. 根据需要，再次启动第 139 页的 “ 打印测试格式 ” 的打印行选项。
8. 打印标签过程中，使用控制面板增加打印色深度设置值，直到标签上打印出黑色，
而不是灰色为止。（参见第 104 页的 “ 打印色深度 ”。）
9. 检查打印质量，并根据需要重复该步骤，直至打印头压力适中为止。

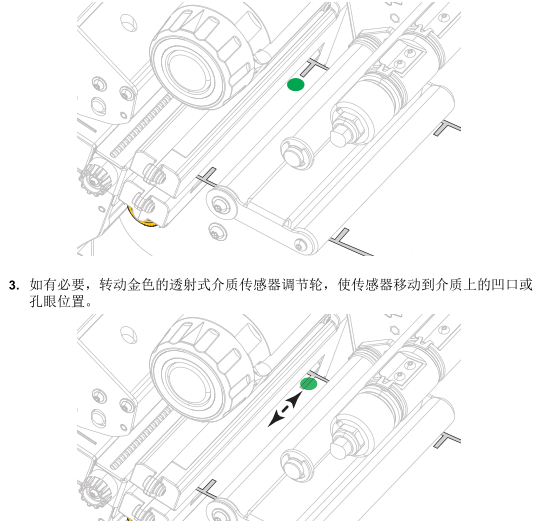

斑马ZT600标签（条码）打印机调节传感器位置
透射式介质传感器组件由两部分组成：一个光源和一个光敏元件。介质传感器底部是
光源，介质传感器顶部是光敏元件。介质从两部分之间通过。
只有在打印机无法检测到标签顶部时才需要调节传感器位置。在此情况下，显示屏显
示介质用尽错误，尽管打印机中还装有介质。对于带有凹口或孔眼的非连续介质，传
感器必须位于凹口或孔眼的正上方。
要调节透射式介质传感器的位置，应完成以下步骤：
1. 取下色带，这样您可以看清楚介质路径。
2. 装入介质后，找到介质传感器底部亮起的绿灯。

取下旧色带
每次更换色带卷时，必须从色带拾取轴上取下旧色带。如果色带小于打印头宽度或等
于打印头宽度的一半，每次装入新的成卷介质时应取下旧色带。这可确保色带拾取轴
上不均衡的压力不会干扰轴上的色带松开杆。

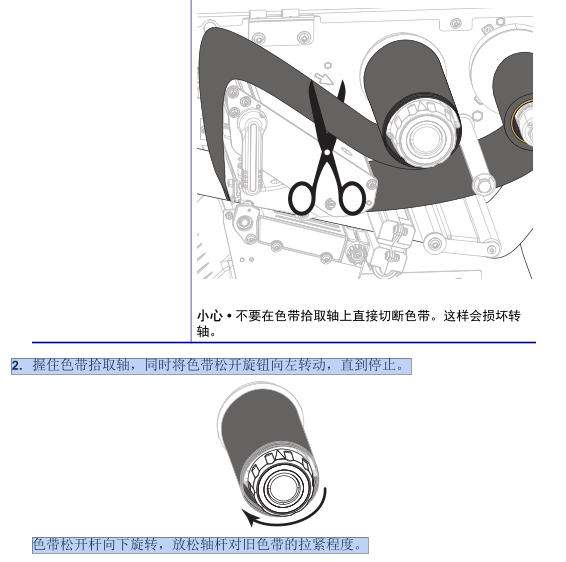

要取下旧色带，应执行以下步骤：
1. 色带是否用完？
2. 握住色带拾取轴，同时将色带松开旋钮向左转动，直到停止。
色带松开杆向下旋转，放松轴杆对旧色带的拉紧程度。
如果色带 … 则 则 …
用完 继续执行下一步骤。
没用完 在色带拾取轴前方切断色带。

3. 如果可能，在色带松开杆旋下后，将色带拾取轴向右旋转一整圈，以便松开轴上的
色带。
4. 将旧色带从色带拾取轴上取下并丢弃。

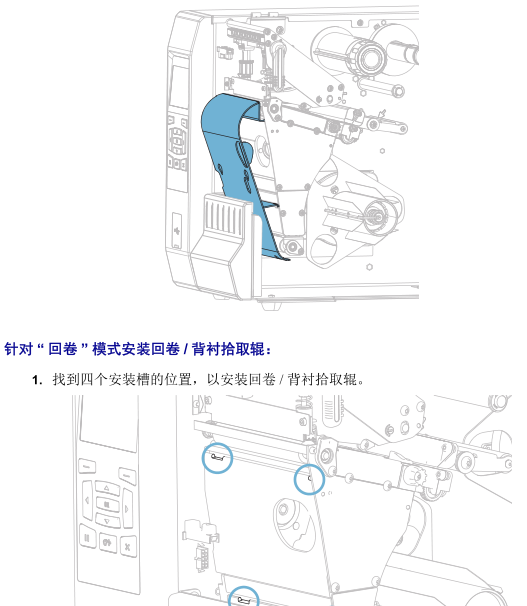

斑马ZT600标签（条码）打印机安装回卷 /  背衬拾取辊
在使用 “ 回卷 ” 模式、 “ 剥下 ” 模式或 “ 贴标机 ” 模式时，回卷 / 背衬拾取辊用于不同
的位置。

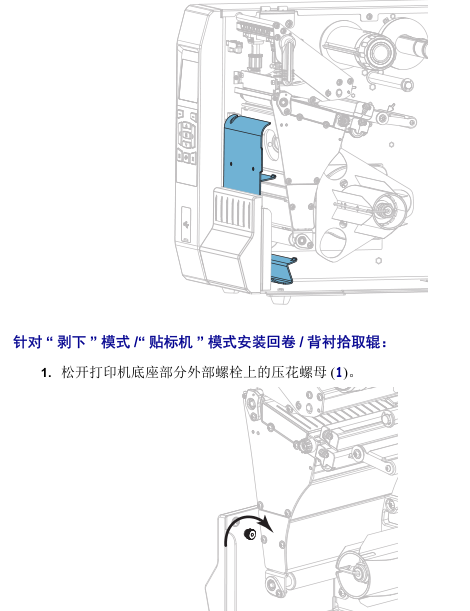

“  剥下 ”  模式 /“  贴标机 ”

2. 使回卷 / 背衬拾取辊上的锁眼的大孔对准压花螺母，然后将回卷 / 背衬拾取辊滑下
去，直到碰到螺栓

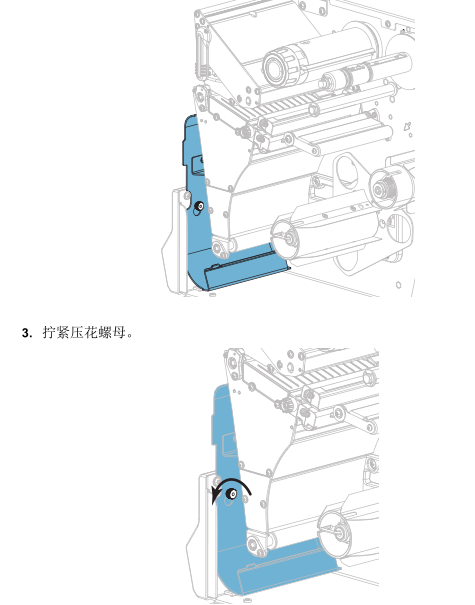

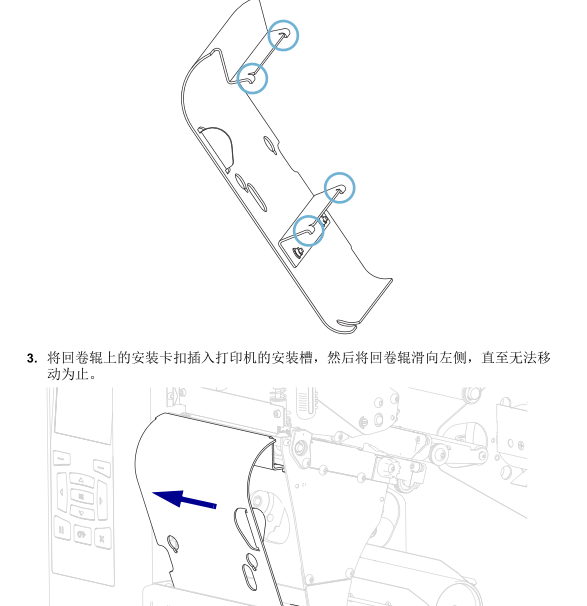

2. 找到回卷 / 背衬拾取辊上的四个安装卡扣

斑马ZT600标签（条码）打印机日常维护

斑马ZT600标签（条码）打印机清洁计划和步骤

日常预防性维护是确保打印机正常工作的重要组成部分。用户认真保养打印机，即可
将出现潜在故障的可能性降低到最小水平，并且有助于获得并保持您所需的标准打印
质量。
随着打印的不断进行，通过打印头的介质或色带会不断磨损陶瓷保护层，这会暴露并
最终损坏打印元件 （点）。为避免磨蚀，应执行以下操作：
? 定期清洁打印头。
? 优化两者之间的平衡状态，使用最小的打印头压力和灼烧温度 （打印色深度）设
置。
? 在使用 “ 热转印 ” 模式时，应确保色带宽度大于或等于介质的宽度，以确保打印元
件不会暴露在磨蚀性更强的标签材料上。

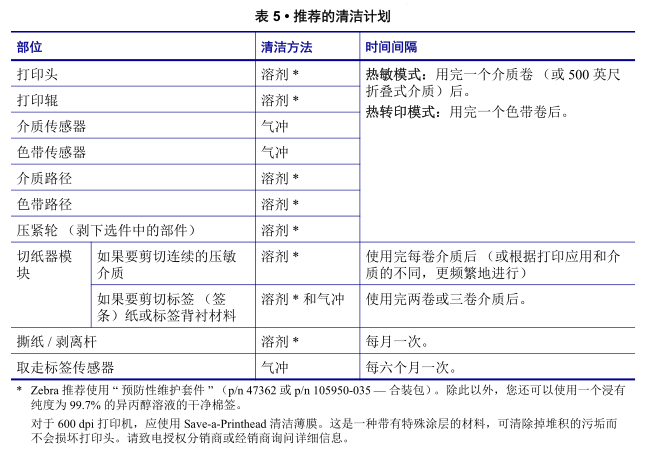

下文将介绍具体的清洁步骤。表 5 显示了推荐的清洁计划。这些时间间隔仅作为指导
参考。根据应用和介质的不同，可能需要更为频繁地执行清洁。

清洁外壳、介质仓和传感器
随着使用的增加，污垢和其他碎屑可能会堆积在打印机内外部，特别是在恶劣的工作
环境下，这种情况更为明显。
打印机外壳
可以使用无绒布和少量中性清洁剂 （如有必要）清洁打印机外壳。不要使用粗糙的研
磨清洁剂或溶剂。

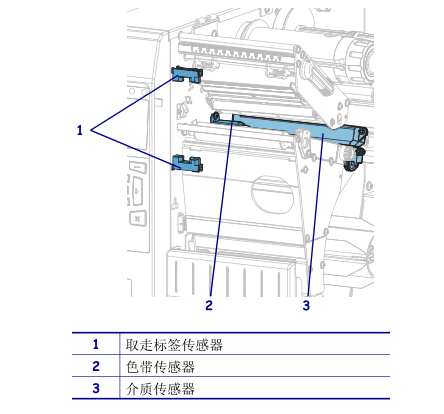

介质仓和传感器
要清洁传感器，应完成以下步骤：
1. 用刷子、吹气装置或吸尘器将介质和色带路径中积累的纸屑和灰尘清除干净。
2. 用刷子、吹气装置或吸尘器将传感器上积累的纸屑和灰尘清除干净。
重要提示 ?  Zebra 不对因在本打印机中使用清洁溶液造成的损坏承担责任

斑马ZT600标签（条码）打印机清洁打印头和打印辊
打印质量不稳定 （如条形码或图形中存在漏印）可能表明打印头已变脏。参见
第 210 页的表 5，查看推荐的清洁计划。
要清洁打印头和打印辊，应完成以下步骤：

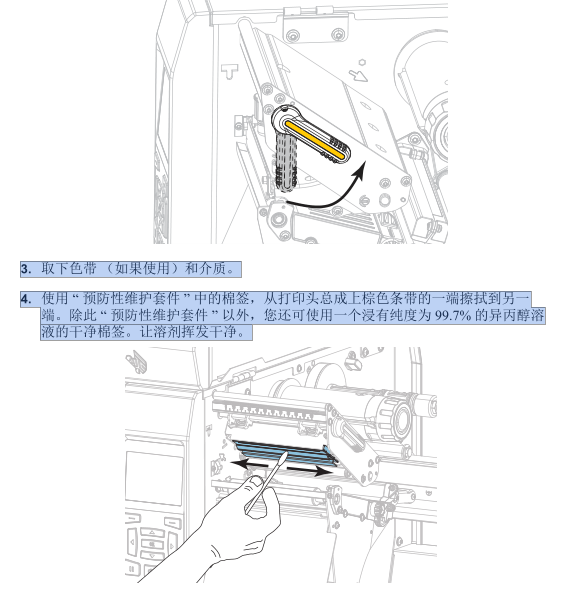

向上旋转打印头开启杆，打开打印头总成。

3. 取下色带 （如果使用）和介质。
4. 使用 “ 预防性维护套件 ” 中的棉签，从打印头总成上棕色条带的一端擦拭到另一
端。除此 “ 预防性维护套件 ” 以外，您还可使用一个浸有纯度为 99.7% 的异丙醇溶
液的干净棉签。让溶剂挥发干净。

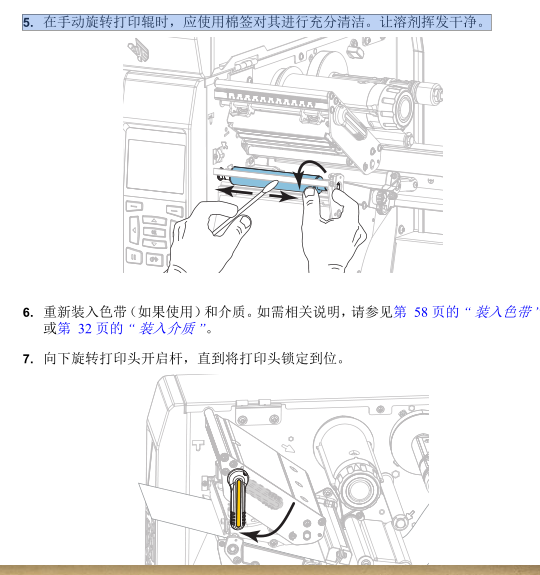

5. 在手动旋转打印辊时，应使用棉签对其进行充分清洁。让溶剂挥发干净。

打印机准备就绪，可以运行。
9. 按 PAUSE  （暂停）按钮退出暂停模式，并开始打印。
根据用户设置的不同，打印机可能会执行标签校准，也可能会送入一张标签

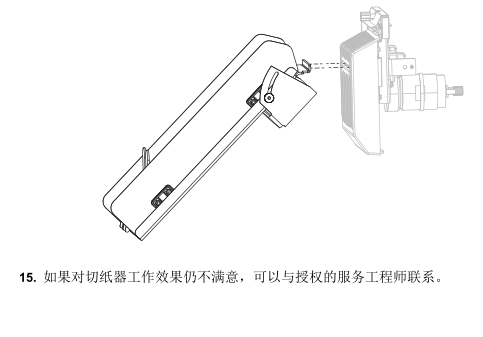

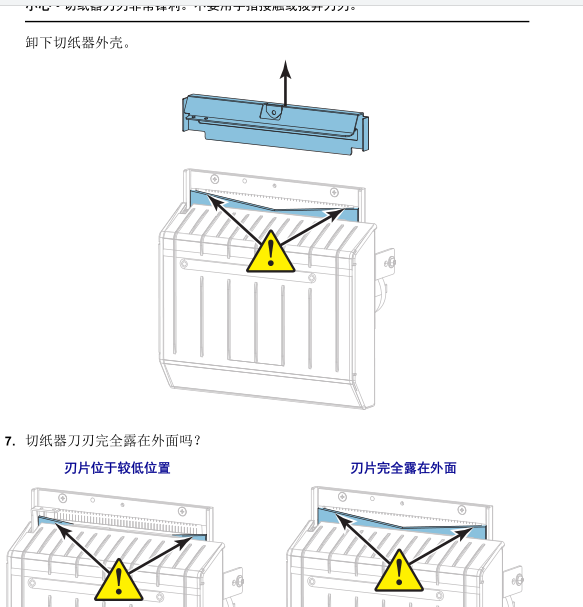

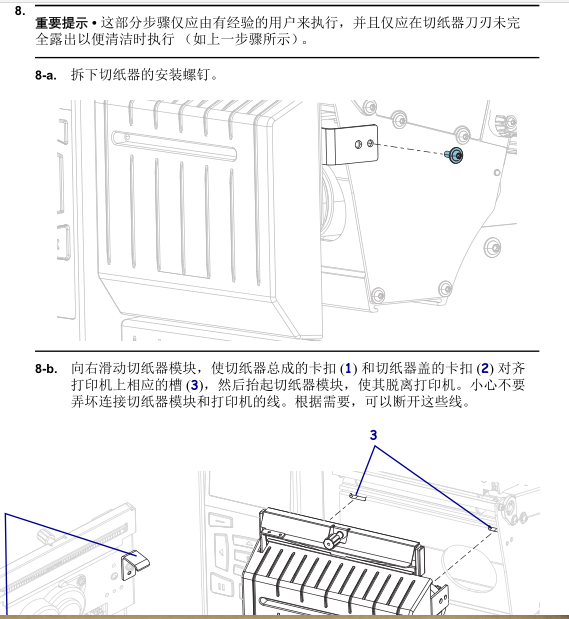

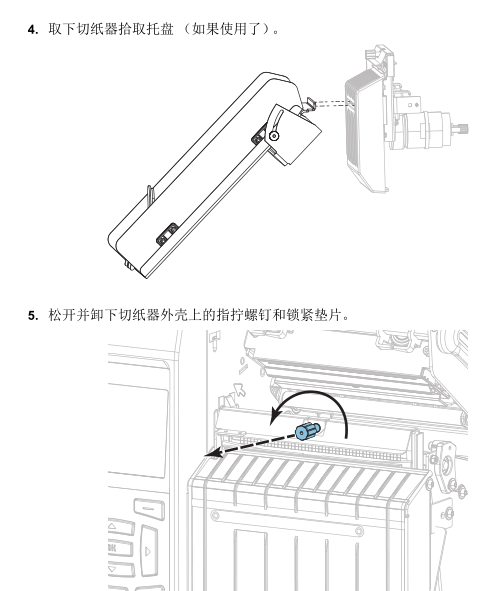

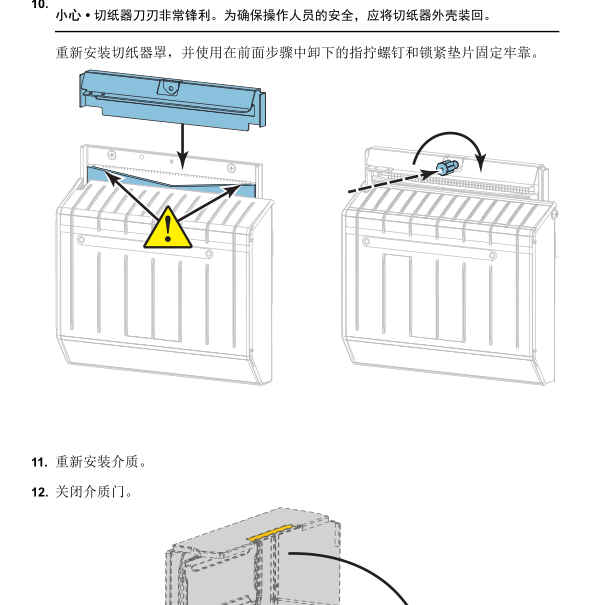

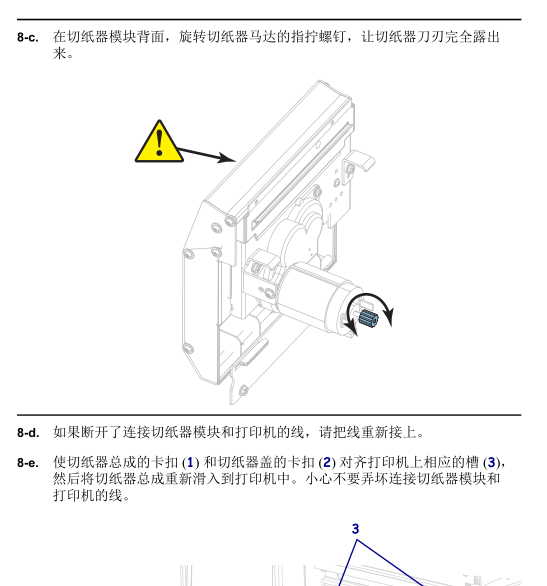

清洁切纸器模块
如果切纸器无法将标签整齐地切下，或者标签堵塞切纸器，应清洁切纸器刀刃。

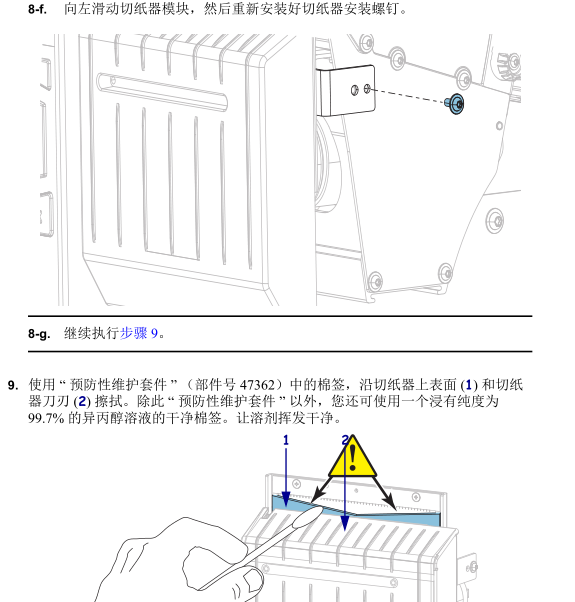

要清洁切纸器模块，应完成以下步骤：
1.
2. 打开介质门。
3. 从切纸器模块上取下介质。
小心 ?  为确保您的人身安全，应在执行此过程之前，切断打印机电源，并拔下电源插头。
小心 ?  在进行下列步骤之前，应关闭 ( O ) 打印机，并将电源断开。
关闭 ( O ) 打印机，并断开交流电源线。

13. 将打印机电源插头插入电源插座，然后打开 ( I ) 打印机电源。
切纸器刀刃返回到正确的操作位置。
14. 重新安装切纸器拾取托盘 （如果使用了）。
上海迎真条码----13564867463

更换打印机部件
打印头和打印辊等打印机部件可能随着使用时间的增加而磨损，但可以很轻松地更换
这些部件。定期进行清洁可以延长这些部件的使用寿命。有关建议的清洁间隔，请参
见第 210 页的表 5。
订购替换部件
要在我们的整个产品线中获得最佳打印质量和理想的打印机性能，Zebra 强烈建议您使
用作为整体解决方案一部分的原装 Zebra? 耗材。特别是 ZT600 Series 打印机只能使用
原装 Zebra? 打印头，如此才能获得最佳的安全性和打印质量。
有关部件的订购信息，请与 Zebra 授权分销商联系。
回收打印机部件
润滑
本打印机不需要润滑。
本打印机的大多数部件都可以回收。打印机的主逻辑电路板可能有一个需要正确处置
的电池。
不要将任何打印机组件丢弃到未分类的城市垃圾中。请遵照您所在地的法规处理电
池，并按照您所在地的标准回收其他打印机组件。有关详细信息，请参阅
