1、阀体只需的安装空间,任务原理容易牢靠。

2、具有很大的流通性能，经过阀门的压力损失极小。

3、具有十分明显的经济性，尤其是较大口径的蝶阀。

4、阀体配合规范的凸面管道法兰。

5、近似等百分比的流量特性，可用于调节或开关式控制。

6、采用特殊的阀座密封合适于介质较干净的液体和气体。技术参数及性能： 执行器技术参数阀体参数电源AC110、220、380V/DC24、220V公称通径DN40～500mm输出力矩50N·M～2000N·M公称压力PN1.0、1.6MPa任选功能开关型、触点型、开度信号、智能调节型阀轴材质碳钢、2cr13、304/316不锈钢动作范围0～90°±5°阀体材质球墨铸铁、 碳钢、不锈钢动作时间15秒/30秒/60秒阀板材质球墨铸铁、304/316/316L不锈钢 、尼龙环境温度-30°～60°阀座密封EPDM、NBR、耐磨橡胶手动操作附带手柄操作结构形式中线型 限位电气、机械二重限位温度EPDM≤105℃、NBR≤68℃防护等级IP-67(防爆外壳:Exd Ⅱ BT4 IP67可选)适用介质水、空气、天然气输入信号0-10，1-5VDC/4-20mA(智能调节型)特点用途广、整体造价低、流量大、流阻小

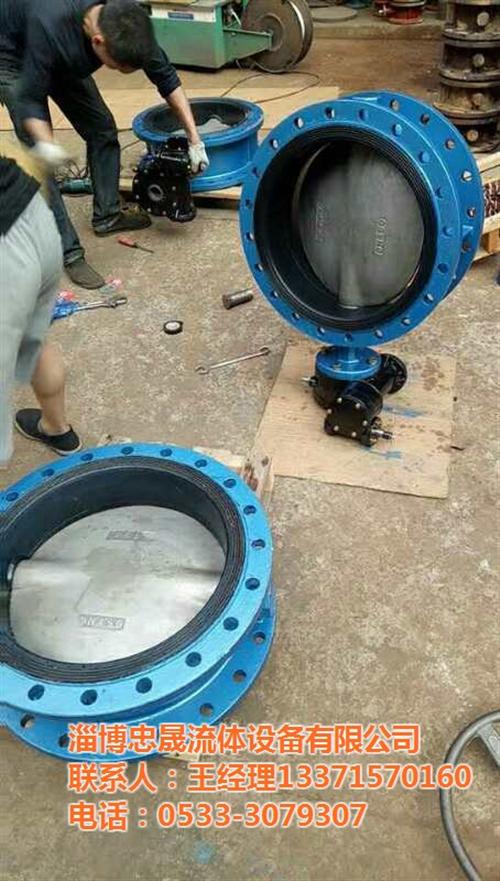

蝶阀又叫翻板阀，是一种结构简单的调节阀，可用于低压管道介质的开关控制的蝶阀是指关闭件（阀瓣或蝶板）为圆盘，围绕阀轴旋转来达到开启与关闭的一种阀，阀门可用于控制空气、水、蒸汽、各种腐蚀性介质、泥浆、油品、液态金属和放射性介质等各种类型流体的流动。在管道上主要起切断和节流作用。蝶阀启闭件是一个圆盘形的蝶板，在阀体内绕其自身的轴线旋转，从而达到启闭或调节的目的。 蝶阀（butterfly valve）：又称翻板阀、蝶形活门。 释义：启闭件为盘形蝶板并能绕阀体内轴线旋转的一种阀门。 结构：主要由阀体、阀杆、蝶板和密封圈组成。阀体呈圆筒形，轴向长度短，内置蝶板。 工作原理：蝶板由阀杆带动，若转过90°，便能完成一次启闭。改变蝶板的偏转角度，即可控制介质的流量。 使用工况和介质：蝶阀适用于发生炉、煤气、天然气、液化石油气、城市煤气、冷热空气、化工冶炼和发电环保、建筑给排水等工程系统中输送各种腐蚀性、非腐蚀性流体介质的管道上，用于调节和截断介质的流动。 蝶阀(英文：butterfly valve)是指关闭件(阀瓣或蝶板)为圆盘，围绕阀轴旋转来达到开启与关闭的一种阀，在管道上主要起切断和节流作用。蝶阀启闭件是一个圆盘形的蝶板，在阀体内绕其自身的轴线旋转，从而达到启闭或调节的目的。蝶阀全开到全关通常是小于90° ，蝶阀和蝶杆本身没有自锁能力，为了蝶板的定位，要在阀杆上加装蜗轮减速器。采用蜗轮减速器，不仅可以使蝶板具有自锁能力，使蝶板停止在任意位置上，还能改善阀门的操作性能。工业专用蝶阀的特点能耐高温，适用压力范围也较高，阀门公称通径大，阀体采用碳钢制造，阀板的密封圈采用金属环代替橡胶环。大型高温蝶阀采用钢板焊接制造，主要用于高温介质的烟风道和煤气管道。 电动调节蝶阀属于电动阀门和电动调节阀中的一个品种。连接方式主要有：法兰式和对夹式。是工业自动化控制领域中的重要执行单元。电动调节蝶阀安装要点两大分析：安装位置、高度、进出口方向必须符合设计要求，注意介质流动的方向应与阀体所标箭头方向一致，连接应牢固紧密。电动调节蝶阀安装前必须进行外观检查，阀门的铭牌应符合现行国家标准《通用阀门标志》GB12220的规定。对于工作压力大于1.0MPa及在主干管上起到切断作用的阀门，安装前应进行强度和严密性能试验。合格后方准使用。强度试验时，试验压力为公称压力的1.5倍，持续时间不少于5min，阀门壳体、填料应无渗漏为合格。电动调节蝶阀按结构形式可分为偏置板式、垂直板式、斜板式和杠杆式。按密封形式可分为软密封型和硬密封型两种。软密封型一般采用橡胶环密封，硬密封型通常采用金属环密封。 上个世纪30年代，美国发明了蝶阀，50年代传入日本，到60年 气动蝶阀 代才在日本普遍采用，而在我国推广则是70年代后的事了。操作力矩小，安装空间小和重量轻。以DN1000为例，蝶阀约2T，而闸阀约3.5T，且蝶阀易与各种驱动装置组合，有良好的耐久性和可靠性。橡胶密封蝶阀缺点是作节流使用时，由于使用不当会产生气蚀，使橡胶座剥落、损伤等情况发生。为此金属的80年-90年。但如何正确选用则要根据工况要求。蝶阀的开度与流量之间的关系，基本上呈线性比例变化。如果用于控制流量，其流量特性与配管的流阻也有密切关系，如两条管道安装阀门口径、形式等全相同，而管道损失系数不同，阀门的流量差别也会很大。如果阀门处于节流幅度较大状态，阀板的背面容易发生气蚀，有损坏阀门的可能，一般均在15°外使用。蝶阀处于中开度时，阀体与蝶板前端形成的开口形状以阀轴为中心， 蜗轮蝶阀 两侧形成完成不同的状态，一侧的蝶板前端顺流水方向而动，另一侧逆流水方向而动，因此，一侧阀体与阀板形成似喷嘴形开口，另一侧类似节流孔形开口，喷嘴侧比节流侧流速快的多，而节流侧阀门下面会产生负压，往往会出现橡胶密封件脱落。蝶阀操作力矩，因开度及阀门启闭方向不同其值各异，卧式蝶阀，特别是大口径阀，由于水深，阀轴上、下水头差所产生的力矩也不容忽视。另外，阀门进口侧装置弯头时，形成偏流，力矩会有增加。阀门处于中间开度时，由于水流动力矩起作用，操作机构需要自锁。 中国阀门产业链众多，但非阀门强国。总体上去看我国已经迈入了世界阀门大国的行列，但从产品质量来看我国离阀门强国仍有很长的一段差距。行业的生产集中度低、高端产品相配套的阀门研发能力低、阀门行业制造技术水平低等现象仍然存在，进出口贸易逆差不断扩大。

我公司生产的电动蝶阀产品优点编辑①外壳精小流畅、体积小、重量轻、接线简单等美观大方、方便移动和维护。②性能优越稳定齐全，有普通型、带电位计型、无源型、智能型、快关慢关、指示器显示等应有尽有。③动力损耗率低，可大量节约成本。④技术先进，电子部分采用进口原件性能稳定，机械部分加工精细精密耐磨，带有多重保护装置以免操作不当或过载造成损坏，手电动装置可随时手动控制，紧凑的结构优化设计消除了工作噪音大的不足。⑤智能一体化装置有信号4～20mA?DC输入输出，比例调节控制和定位，无需人工控制，可位置自锁、连线简单、性能稳定可靠、控制精度高、反应速度快等。⑥安装在阀门上很方便，可不用机械加工则可直接安装在手动阀门上。⑦电压有AC220V、DC220V、DC24、AC110V等多种电源可提供。
