我公司生产的电动硬密封蝶阀主要以走高温介质为主而做的，

山东电动硬密封蝶阀阀体参数：

公称压力　PN1.0、PN1.6、PN2.5

连接方式　法兰式　

法兰标准　GB（JB、ANSE、JIS）其它标准请定做

阀体材质　球铁、灰铁、WCB、SS304、SS316、SS316L

密封材料　Y（多层或混合硬密封）、S（不锈钢金属密封）

工作温度　T7：-30℃~+250℃（Y）　T8：-30℃~+350℃（S）T9：-30℃~+400℃（S）T95：-30℃~+450℃（S）

介质温度来决定阀体本身的材质，三偏心结构可以做到零泄漏打压测试，更好了为高温气体、液体选型合适的蝶阀。

山东电动硬密封蝶阀准规范：

结构长度　都是根据国家标准的国标法兰，重量及结构长度也是国标

安装与维护1、在安装时，阀瓣要停在关闭的位置上。2、开启位置应按蝶板的旋转角度来确定。3、带有旁通阀的蝶阀，开启前应先打开旁通阀。4、应按制造厂的安装说明书进行安装，重量大的蝶阀，应设置牢固的基础。

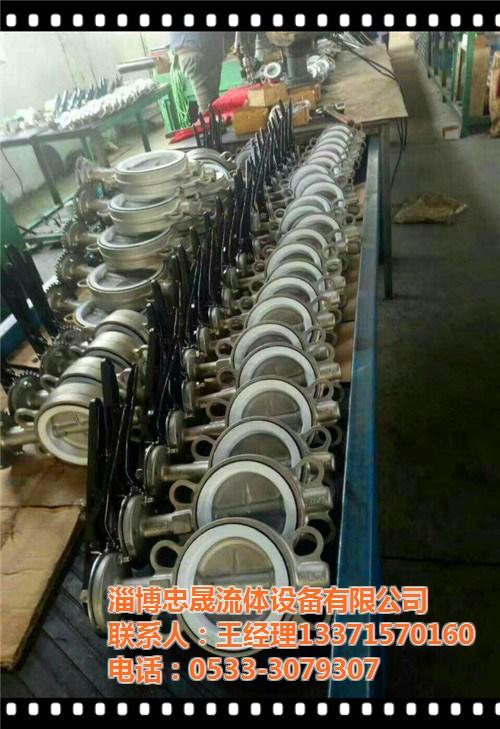

淄博忠晟流体设备有限公司是一家高新科技型企业、专业从事电动执行器、电动阀门、气动阀门及配套产品的组装和销售。主要产品有：5型、10型、16型、20型、25型、50型、60型、100型、200型精小型电动执行器及电动球阀、电动蝶阀、电磁阀、气动球阀、气动蝶阀、气动调节阀、电动调节阀、自力式调节阀等。

一、电动法兰蝶阀 概述

电动法兰蝶阀采用一个“U”型不锈钢密封圈，该精密的弹性密封圈与经过抛光的蝶板三维偏心接触。解决了传统偏心蝶阀在启闭0°～10°瞬间密封面仍处于滑动接触摩擦的弊病,实现蝶板在开启瞬间密封面即分离,关闭接触即密封的效果,达到延长使用寿命、密封性能的目的。因此电动法兰蝶阀被广泛地应用到介质温度≤550℃的冶金、电力、石油、化工、空气、煤气、可燃气体以及给排水等腐蚀性介质的管道上，是调节流量和截断流体的装置。

二、电动法兰蝶阀　特点

1、该蝶阀结构简单、紧凑、重量轻、易于安装和拆卸、维修方便；

2、本蝶阀采用不锈钢“U”型密封圈，具有一定的弹性无论在高温、低温的情况下，它与蝶板均的密封性；

3、本蝶阀的三维偏心距，经过严格的计算，“U”型密封圈与蝶板几乎无磨擦，使用寿命长，并具有越关越紧的功能；

4、蝶板密封面采用堆焊钴基硬质合金，密封面耐磨损，使用寿命长；

5、本蝶阀结构独特，“开关”仅需转动阀杆90°即可完成。操作灵活、方便、省力、不受介质压力的高低影响，密封性能可靠；

6、耐高温、耐低温、耐腐蚀性。

三、电动法兰蝶阀 结构特点

①体积小、重量轻、操作轻巧、便于安装、维修。

②密封性能可靠、零泄漏,使用寿命长。

③流量特性趋于直线,调节性能。

④结构简单,开关迅速,90°旋转启闭。

⑤可代替闸阀、截止阀、旋塞阀、胶管阀及隔膜阀等各种阀的使用。

⑥可根据用户要求配置气动、电动装置,满足遥控和程控的需要。

⑦更换零件衬里材质可适用于各种介质。

四、电动法兰蝶阀 执行机构

1.功能强劲：智能型、调节型、开关式。

2.体积小巧：体积仅相当于同类产品的35%左右。

3.使用方便：采用单相电源，接线简单；采用独创的球型凸出结构，使观察更方便；免加油免点检、防水防锈、任意角度安装。

4.保护装置有双重限位、过热保护、过载保护。全行程时间15秒、30秒、45秒、60秒。及带手动功能。

5.智能数控：内置模块采用先进计算机单片及智能控制软件直接接收计算机或工业仪表等输出的标准信号（4-20mA DC /1-5VDC）实现阀门开度的智能控制和定位。

电动蝶阀工作原理及接线图

电动蝶阀由电动执行器和蝶阀组成，电动执行器为

90

度旋转，有开关和调节式两种控制

方式，

通过电动执行器旋转带动蝶阀的开启与关闭。

具备手动操作功能，

在断电时通过手动操作

来开关蝶阀。

常见的电动蝶阀接线图如下：

开关型带有源灯指示电动蝶阀接线图，

共有

5

根接线，

1

，

2

，

3

是控制部分，

1

，

4

，

5

是反

馈部分
