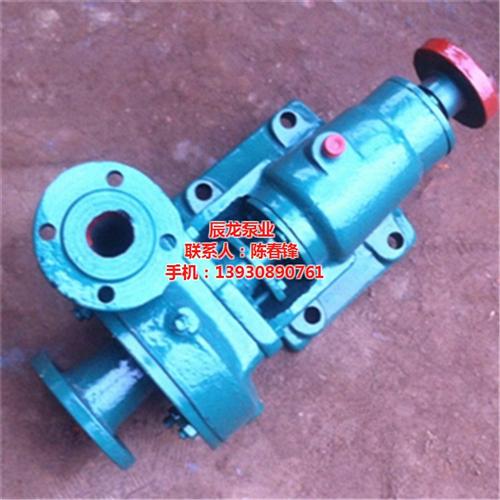

BA泵简介----------------------------------------------------------------- BA型清水泵安装方便、外形小、结构简单、重量轻、等特点,是一种卧式单级离心泵,此泵为顺时针转 向,主要供汲送清水及物理化学性质类似于水的液体之用。泵总扬程范围为8-93米,流量范围为4.5-360立方米/时,液体的最高温度不得超过80℃, 适合于工厂、矿山、城市给排水和农田灌溉等。 BA泵结构-----------------------------------------------------------------
BA型离心泵的主要另件有:泵体(1);泵盖(2);叶轮(3);轴(4);和托架(5)。BA型离心泵的吐出口与泵的轴线成垂直方向,并可根据安装使用条件与泵体共同旋转90度,l80度和270度角。本型泵由电机通过弹性联轴器直接转动,或通过皮带传动装置进行转动。
起动 停止与运转
1、起动:
1) 应在机^联结前确定是电动机的旋转方向是否正确,泵的运转是否灵活。
2) 关闭吐出管路上的闲阀。
3) 向泵内灌满水,或用真空泵引水。
4) 接通电源,当泵达到正常转速后,再逐渐打开吐出管路上的闸阀,并调节到所需要的工况,在吐出管上的闸阀关闭的情况下,泵连续工作的时间不得超过3分钟。
2、停止:
1) 逐渐关闭吐出管路上的闸阀,切断电源。
2) 如环境温度低于0℃,应将泵内水放出,以免冻裂。
3) 如长期停止使用,应将泵拆卸清洗上油,包装保管。
3、运转:
1).在开车及运转过程中,必须注意观察仪表读数,轴承发热,填料漏水和发热及的振动和杂音等是否正常, 如果发现异常情况,应即时处理。
2).轴承温度最高不大于80℃,轴承温度不得比周围温度超过40℃。
3).填料正常,漏水应该是少量均?。
4).轴承油位应保持在正常位置上,不能过高或过低,过低时应及时补充润滑油。
5).如密封环和叶轮配合部位的间隙磨损过大应更换新的密封环。
结构说明:
1)此泵为单级单吸离心泵,泵壳为蜗壳型。轴向吸入径向排出,泵壳为中心支撑型,在泵壳与底座的连接处采用横向连接的滑销膨胀系统,由此保证泵受热膨胀后的对中性。
2)泵壳为中心支撑型,在检修时不必将出入口法兰拆下,检修起来比较方便。
3)叶轮上配有耐磨环,叶轮磨损后,只更换耐磨环即可,减少了检修的费用。另外在叶轮上开有平衡孔,可以自动平衡轴向推力。
4)泵轴由滚动轴承支撑,利用冷缩装配法(或加热法)将滚珠轴承和滚柱轴承装配到轴上。
5)轴端密封为机械密封,靠弹力和弹性和密封液体的压力来达到密封的目的
