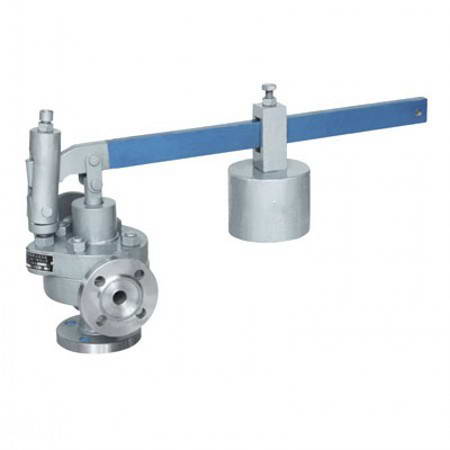

GA49H脉冲式安全阀主要应用于电站锅炉、各种压力容器、减温减压装置等设备，防止设备压力超过允许值时及时泄压，保证设备的安全运行。
脉冲式安全阀除上述机械动作外，脉冲阀还装有电磁装置，带电接点的压力表通过时间继电器，将上部或下部的电磁线圈电路接通，使上部或下部的电磁铁动作，也可将脉冲阀打开或关闭。同时脉冲阀还可通过遥控系统人为地将其打开或关闭。运行时，这种安全阀的主安全阀是靠蒸汽压力及弹簧力将阀芯向上压紧在阀座上，具有良好的严密性。
脉冲式安全阀的主要结构特点有：
1、通过杠杆和重锤来平衡阀瓣的压力，使阀门保证密封，移动重锤的位置和改变重锤的重量来达到要求的起跳压力。
2、GA49H脉冲式安全阀密封材质使用铁基铬镍不锈钢堆焊而成，阀瓣经过热处理，提高了耐磨性和抗冲蚀性。
3、GA49H脉冲式安全阀阀门上部带有开启和关闭的电磁铁，机械和电器动作互不干扰。
外形尺寸：
|
型号
|
公称通径DN
|
连 接 尺 寸 |
|
|
|
|
|
|
|
|
|
|
L |
L1 |
H |
D |
D1 |
D2 |
b |
Z-d |
DN |
D’ |
|
|
|
GA49H-PW466.7V |
20 |
280 |
170 |
225 |
130 |
90 |
35 |
28 |
4-23 |
20 |
28 |
|
GA49H-PW5410V |
20 |
280 |
170 |
225 |
130 |
90 |
35 |
28 |
4-23 |
20 |
28 |
|
GA49H-PW5410.5V |
20 |
280 |
170 |
225 |
130 |
90 |
35 |
28 |
4-23 |
20 |
28 |
安装说明：
1、GA49H脉冲式安全阀应与A69Y-Pw5410V型，DN150主安全阀等配套使用。
2、脉冲安全阀安装时应严格垂直，杠杆应保持水平，应将管路冲洗干净。
3、GA49H脉冲式安全阀引出管与主安全阀的入口管之间应保持一段较长的距离，电接点压力表和主安全阀入口管之间的距离，不得小于5倍主安全阀入口管径，以免主安全阀动作时，因排汽影响电接点压力表和脉冲安全阀工作的正确性。
4、GA49H脉冲式安全阀与电磁铁一起装在一个专门的支架上，阀门上杠杆与电磁铁连接要灵活，不得有卡涩现象。
结构概要：
1、通过杠杆和重锤来平衡阀瓣的压力，使阀门保证密封，移动重锤的位置和改变重锤的重量来达到要求的起跳压力。
2、密封面用铁基铬镍不锈钢堆焊而成，阀瓣经热处理，提高了耐磨性和抗冲蚀性。
3、阀门上部带有开启和关闭的电磁铁，机械和电器动作互不干扰。
