一、产品详细资料
产品型号：GA41H、A51H

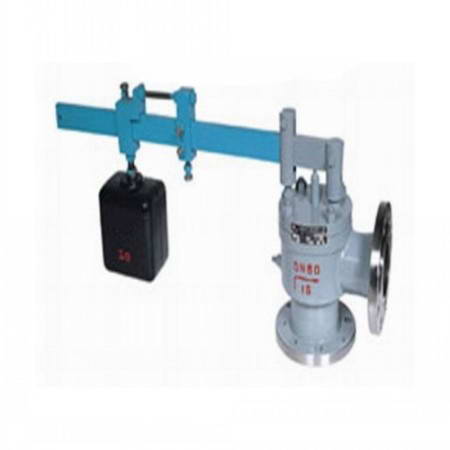

产品名称：单杠杆安全阀
GA41H-16C/25/40 A51H-16C/25/40单杠杆安全阀 适用于温度≤450℃的锅炉和压力容器上，防止压力超过允许最高值。介质可为蒸汽、空气。
二、安全阀主要零部件材料说明
GA41H、A51H型安全阀除杠杆（材料为碳钢），重锤（材料为铸铁），其余材料均和A41H-16C型弹簧式安全阀相同。
三、安全阀外形尺寸和连接尺寸
|
公称通径 |
尺寸 |
|||||||||||||||
|
do |
L |
L1 |
D |
K |
g1 |
f |
b |
z-?d |
DN' |
D1 |
K1 |
g2 |
b1 |
f' |
z-?d1 |
|
|
25 |
20 |
100 |
85 |
115 |
85 |
65 |
2 |
16 |
4-14 |
25 |
115 |
85 |
65 |
16 |
2 |
4-14 |
|
32 |
25 |
115 |
100 |
140 |
100 |
78 |
2 |
18 |
4-18 |
32 |
140 |
100 |
78 |
18 |
2 |
4-18 |
|
40 |
32 |
120 |
110 |
150 |
110 |
85 |
3 |
18 |
4-18 |
40 |
150 |
110 |
85 |
18 |
3 |
4-18 |
|
50 |
40 |
135 |
120 |
165 |
125 |
100 |
3 |
20 |
4-18 |
50 |
165 |
125 |
100 |
20 |
3 |
4-18 |
|
80 |
65 |
160 |
135 |
200 |
160 |
135 |
3 |
20 |
8-18 |
80 |
200 |
160 |
135 |
20 |
3 |
8-18 |
|
100 |
80 |
170 |
160 |
220 |
180 |
155 |
3 |
22 |
8-18 |
100 |
220 |
180 |
155 |
22 |
3 |
8-18 |
|
150 |
125 |
205 |
195 |
285 |
240 |
210 |
3 |
24 |
8-23 |
150 |
285 |
240 |
210 |
24 |
3 |
8-23 |
|
200 |
150 |
240 |
230 |
340 |
295 |
265 |
3 |
26 |
12-23 |
200 |
340 |
295 |
265 |
26 |
3 |
12-2 |
注：PN2.5、PN4.0MPa尺寸参照A41H-25/40型尺寸表。
单杠杆安全阀是通过阀体使零件相互连接成为一个完整的产品。安全阀通过阀体的法兰或螺纹管接头或焊接连接在系统上的。阀体承受着被保护系统的压力作用，所以阀体应有足够的强度和密封性，不允许出现变形或泄漏。阀体应按有关标准进行强度试验。
注：PN2.5、PN4.0MPa尺寸参照A41H-25/40型尺寸表。
单杠杆安全阀是通过阀体使零件相互连接成为一个完整的产品。安全阀通过阀体的法兰或螺纹管接头或焊接连接在系统上的。阀体承受着被保护系统的压力作用，所以阀体应有足够的强度和密封性，不允许出现变形或泄漏。阀体应按有关标准进行强度试验。
