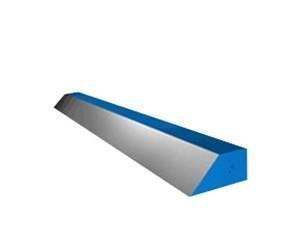

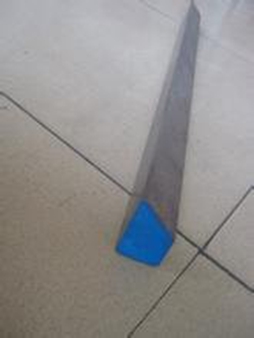

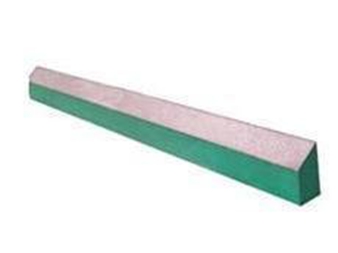

角度平尺按JB/T7977-99标准制造，材质为HT200-300，工作面采用刮研工艺，本产品主要用于机床导轨的检验和修理时的测量研磨。
角度平尺规格：(mm) 500凹 500凸 750凹 750凸 1000凹 1000凸 1500凹
角度平尺产品形式：
产品分为凸、凹两种形式
角度平尺角度：
45度、50度、55度、60度。现在用户使用中主要以55度为 普遍.
角度平尺特点：
1、重量轻：1条3米长的平尺只有9kg。
2、容易保管：燕尾角度尺悬挂、平放均可。不会因长期平放影响其直线度、平行度。
3、不易生锈：燕尾角度尺使用期间不用涂油。长期不使用，存放时轻轻地涂上薄薄一层一般工业油即可。
为了提高角度平尺的使用寿命，保证其工作精度，建议对刮研深度控制在0.02mm以上，这样可保证角度平尺有较长的使用寿命和检定周期。根据有关资料对刮研深度介绍以及刮研深度测得数据，此工艺加工要求是可以达到的。角度平尺的外观上出现震纹，产品表面粗糙程度加大，影响精度， 影响美观。而有了刮研这道工序后，就很少出现以上问题。
角度平尺的规格：
|
规格 |
工作面直线度或平面度 |
两工作面夹角α精度 |
||
|
精度等级 |
||||
|
1级 |
2级 |
1级 |
2级 |
|
|
凸45°55°60°90°120°×500 |
6 |
12 |
±1 |
±1.5 |
|
凹45°55°60°90°120°×500 |
6 |
12 |
±1 |
±1.5 |
|
凸45°55°60°90°120°×750 |
8 |
15 |
±1 |
±1.5 |
|
凹45°55°60°90°120°×750 |
8 |
15 |
±1 |
±1.5 |
|
凸45°55°60°90°120°×1000 |
9 |
18 |
±1 |
±1.5 |
|
凹45°55°60°90°120°×1000 |
9 |
18 |
±1 |
±1.5 |
|
凸45°55°60°90°120°×1500 |
15 |
30 |
±1 |
±1.5 |
|
凹45°55°60°90°120°×1500 |
15 |
30 |
±1 |
±1.5 |
