性能规范
|
公称压力(MPa) |
壳体试验压力(MPa) |
密封试验压力(MPa) |
适用温度(℃) |
适用介质 |
|
1.6 |
2.4 |
1.76 |
-29℃-425℃ |
水、蒸汽、油品等 |
|
2.5 |
3.75 |
2.75 |
||
|
4.0 |
6.0 |
4.4 |
【产品零部件材料】：
|
零件名称 |
阀体 |
阀盖 |
阀杆 |
阀瓣 |
密封面 |
填料 |
|
碳钢 |
碳钢 |
碳钢 |
13Cr |
2Cr13 |
2Cr13 |
柔性石墨 |
|
STL |
||||||
|
不锈钢304 |
CF8 |
CF8 |
304 |
304 |
304 |
柔性石墨 |
|
STL |
PTFE |
|||||
|
不锈钢316 |
CF8M |
CF8M |
316 |
316 |
316 |
柔性石墨 |
|
STL |
PTFE |
|||||
|
不锈钢304L |
CF3 |
CF3 |
316 |
304L |
304L |
柔性石墨 |
|
STL |
PTFE |
|||||
|
不锈钢316L |
CF3M |
CF3M |
316 |
316L |
316L |
柔性石墨 |
|
STL |
PTFE |

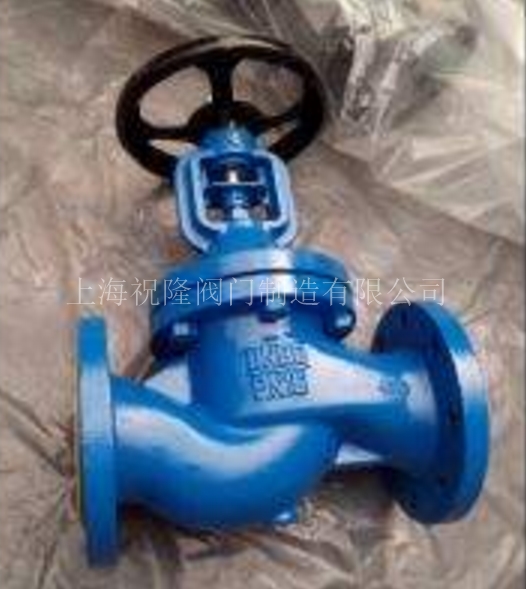

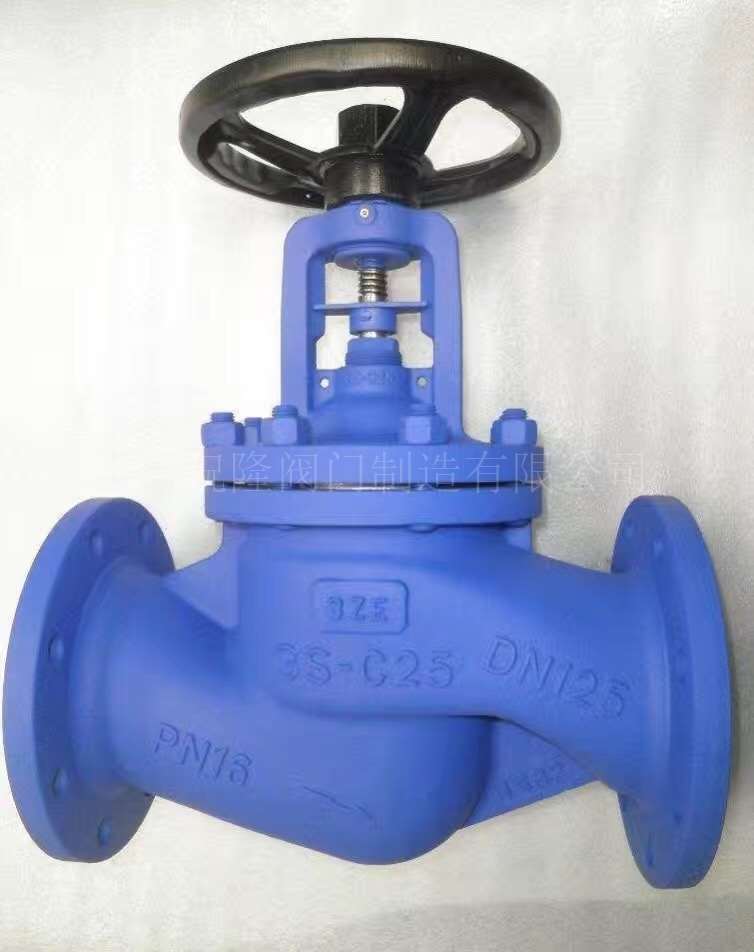

阀门概述：
WJ41H波纹管截止阀指用波纹管作为阀杆密封元件的阀门，采用良好的塑性、高的弹性极限、抗拉强度和疲劳强度，良好的焊接性能，稳定的弹性性能的优质奥氏体不锈钢制造的波纹管，好钢用在刀刃上，绝对保证阀门的零泄漏。在导热管路中，能节约大量热油，防止环境污染，确保车间安全。【WJ41H德标波纹管截止阀】适用于公称压力PN1．6～16MPa，工作温度-29℃～425℃的易燃、易爆、剧毒、毒性流体、高温导热油、液氨等介质。
阀门用途及特点：
WJ41H波纹管截止阀广泛应用于：石油化工、化纤纺织、塑料造纸、电力钢铁、印染橡胶、天然气等其它气体系统中，性能安全可靠，广泛应用于乙二醇等工业流体。WJ41H波纹管截止阀采用波纹管密封的设计，完全消除了普通阀门阀杆填料密封老化快易泄露的缺点，不但提高了使用能源效率，增加了生产设备的安全性，减少了维修费用及频繁的维修保养，还提供清洁安全工作环境。
1、产品结构合理、密封可靠，双重坚固耐用的波纹管密封设计（波纹管+填料），保证阀杆的零泄漏。没有流体损失，降低能源损失，提高工厂设备安全。并符合国际密封标准。
2、密封面堆焊Co基硬质合金、耐磨、耐腐、抗摩擦性能好、使用寿命长。
3、阀杆调质及表面氮化处理，有良好的抗腐和抗摩擦性能；阀杆升降位置指示，更直观
4、双重密封，性能更可靠，阀杆升降位置指示更直观。
5、零件材料，法兰和对焊尺寸可根据实际工况或用户要求合理选配，满足各种工程需要。
