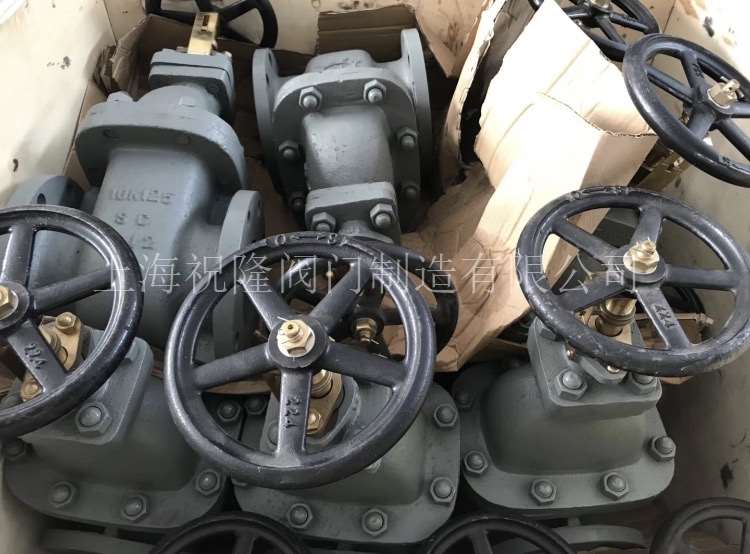

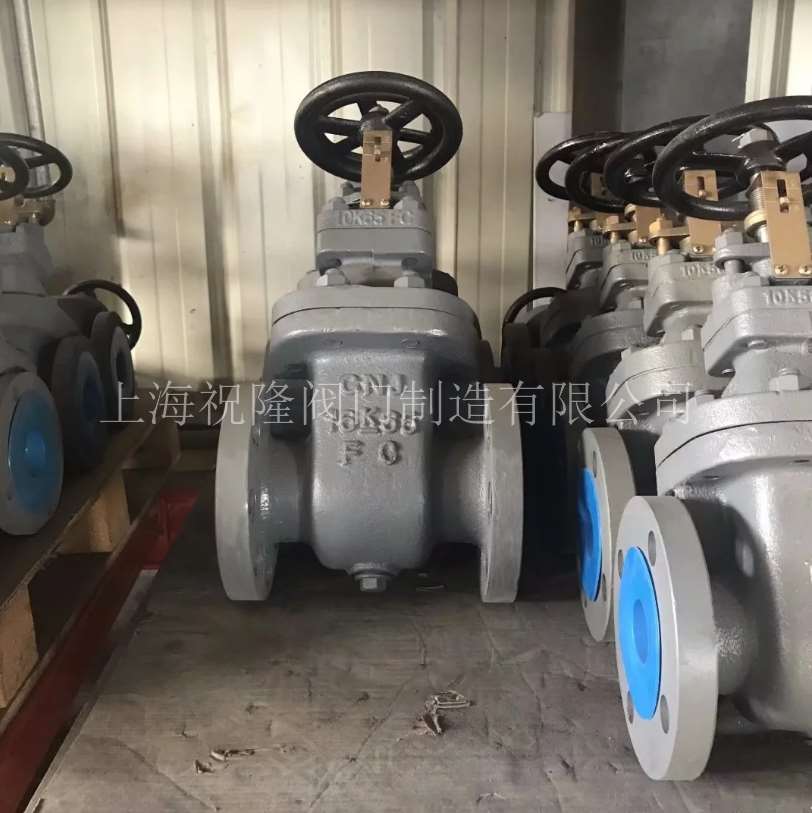

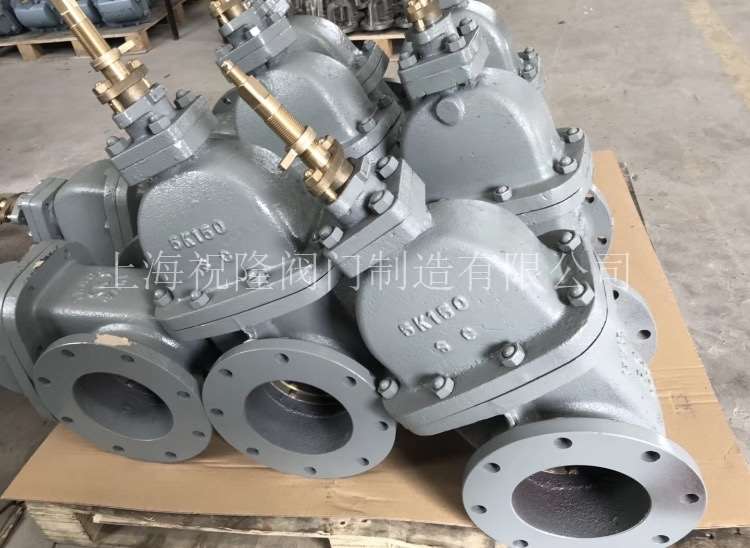

船用日标法兰铸铁闸阀JIS F7363 F7364 F7369 F7363C F7366
公称压力；PN5K 10K 16K 20K 30K40K
适用介质，海水，淡水，滑油，不高于300℃的水蒸汽。
阀体；灰铸铁/铸钢，阀杆；锡青铜，手轮；灰铸铁公称通径DN50-DN500
船用法兰铸铁闸阀CB/T465-1966、CB/T465-1995、CBM1091-81
公称压力(MPa)：0.25, 0.4, 0.6
公称通径：DN50-DN500
适用介质：淡水、滑油、燃油
法兰连接标准：A型按照GB/T569-65,AS按照GB2501-89的闸阀
材料：本体、盖、阀芯为HT200,阀杆、方螺母QA19-2
基本尺寸
|
名称 |
法兰间距 L |
法兰外径 D |
中心距 C |
螺孔 |
|
|
(mm) |
(mm) |
(mm) |
(mm) |
|
船用铸铁5K闸阀 |
180 |
130 |
105 |
4×Ф15 |
|
190 |
155 |
130 |
4×Ф15 |
|
|
200 |
180 |
145 |
4×Ф19 |
|
|
230 |
200 |
165 |
8×Ф19 |
|
|
250 |
235 |
200 |
8×Ф19 |
|
|
270 |
265 |
230 |
8×Ф19 |
|
|
290 |
320 |
280 |
8×Ф23 |
|
|
330 |
385 |
345 |
12×Ф23 |
|
|
370 |
430 |
390 |
12×Ф23 |
|
|
410 |
480 |
435 |
12×Ф25 |
|
|
船用铸铁10K闸阀 |
200 |
155 |
120 |
4×Ф19 |
|
220 |
175 |
140 |
4×Ф19 |
|
|
230 |
185 |
150 |
8×Ф19 |
|
|
250 |
210 |
175 |
8×Ф19 |
|
|
270 |
250 |
210 |
8×Ф23 |
|
|
290 |
280 |
240 |
8×Ф23 |
|
|
320 |
330 |
290 |
12×Ф23 |
|
|
380 |
400 |
355 |
12×Ф25 |
|
|
440 |
445 |
400 |
16×Ф25 |
