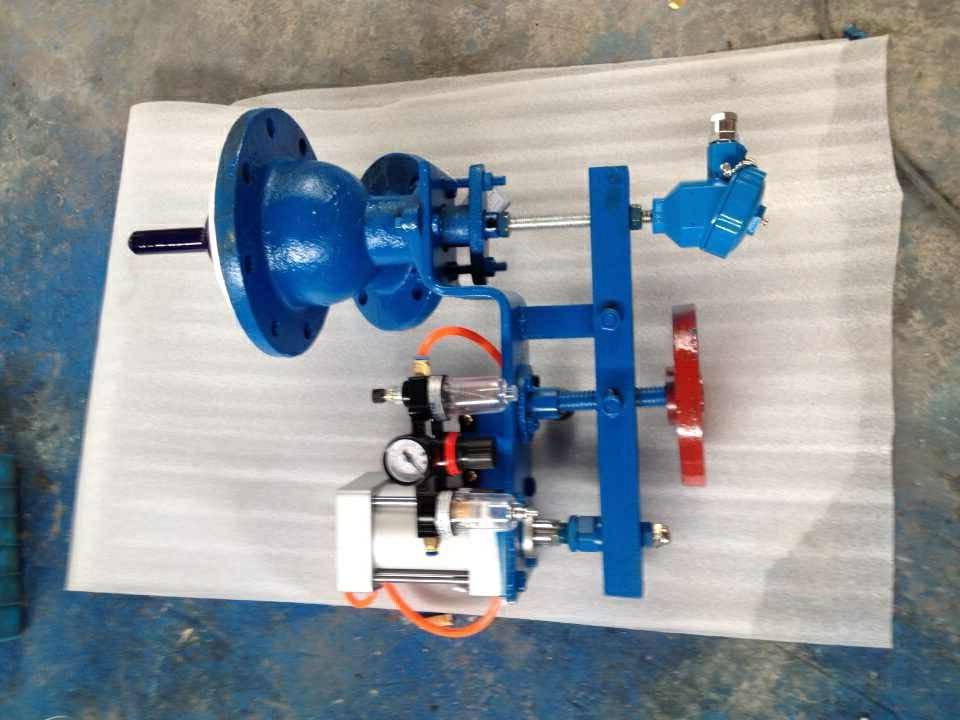

气动常闭测温搪瓷放料阀 150/100_气动搪玻璃放料阀

[搪瓷放料阀用途]
搪瓷放料阀主要用于反应釜,储罐和其它容器的底部排料,放料,取样和无死区关断操作。
借助于阀门底部法兰焊接于储罐和其它容器的底部,因此消除工艺介质通常在容器出口的残留现象.
放料阀根据实际情况的需要,放底结构设计为平底型,阀体为V型,并提供提升和下降两种工作方式阀瓣。
搪瓷放料阀阀体内腔有耐冲刷,耐腐蚀的密封圈,在开启阀门瞬间,可以保护阀体不被介质冲刷,腐蚀,
并对密封圈进行特殊处理,使表面硬度达到HRC56-62,搪瓷放料阀具有高耐磨,耐腐蚀的功能,
阀瓣密封根据需要时封面均堆焊有硬质合金,密封副采用线密封,保证密封的可靠性,并可防止结疤。
同时采取短行程阀瓣的设计。

上展式搪玻璃放料阀适用范围：
产品名称			规格			使用范围			50~100L反锅
搪玻璃放料阀			DN70/32			50~100L反锅			200L
			DN80/40			200~500L反锅			300~500L
			DN100/50			1000~2000L反锅			1000~2000L
			DN125/80			3000L反锅			3000L
			DN150/100			5000L以上的反锅			500-300L贮罐
上展式搪玻璃放料阀产品结构图及连接尺寸表：mm
配反应罐	规格	D	D1	D2	D3	z-φ	d	d1	n-φ	L	L1
50-100L	70/32	160	130	32	160	4-14	120	90	4-14	350	325
200-500L	80/40	185	150	42	160	4-18	130	100	4-14	360	330
1000-2000L	100/50	205	170	50	180	4-18	140	110	4-16	395	360
1000-2000L	100/50	210	185	50	180	6-14	140	110	4-16	395	360
1000-2000L	100/50	210	190	50	180	8-14	140	110	4-16	395	360
3000L	125/80	235	200	65	200	8-18	185	150	4-18	450	400
3000L	125/80	235	210	65	200	10-14	185	150	4-18	450	400
5000L	150/100	260	225	85	200	8-18	205	170	4-18	485	420

气动常闭测温搪瓷放料阀 150/100
