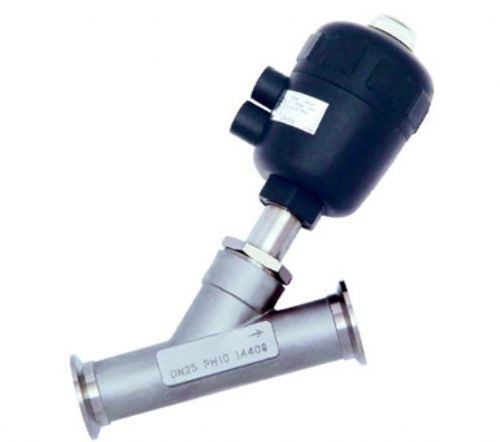

快装式气动角座阀

  • 价 格: 面议 /
  • 供 应 地:
  • 发布公司:厦门八金阀门有限公司
  • 产品型号:
  • 品 牌:
  • 发布日期:2018/10/16 21:06:30
  • 联系人QQ:741167644 点击这里给我发消息

详细说明

产品说明Explain

公司简介Content


快装式气动角座阀与传统角座阀相比,它具有以下新特点:

1、可视位置指示:可接限位开关或紧急手动装置。
2、容易安装:气动头可旋转360 o。可方便地安装一到二个限位开关。
3、先进的气动控制器:加厚工程塑料外壳,安全可靠。低磨损的活塞结构,容量大而低耗气量。内部元件自润滑,免维护
4、具有多种控制方式:常开、常闭、双动。
5、要求更小的气动执行器:流体从阀杆上方流入时,可选更小的控制头。
6、容易连接:MAMUR标准连接,嵌入式金属接头。
7、长寿命导杆:阀杆契形特氟隆(PTEE)密封,避免赃物导入。自润滑,免维护。阀杆经特别处理以确保最佳固定,并能自动校正位置。
8、无水锤作用,流体从阀杆下方流入时,水锤(水冲击力)被吸收。
9、先进的阀体机构:流量比普通角座大30%,体积更小,流体流态更优。不锈钢316阀体,特氟隆密封,耐高温,耐腐蚀。寿命高达七百万次。
快装式气动角座阀选项参数:
☆气缸材质:不锈钢/聚酰胺   阀座密封:PTFE(温度-20℃~+180℃)/F46(-20℃~+220℃)
☆选配附件:电磁阀/限位开关反馈信号/电气定位器/空气过滤减压阀
快装式气动角座阀选项
快装式气动角座阀以316不锈钢为主要制造材质,广泛用于啤酒,纺织印染和漂白,制药及医疗设备,食品加工,橡胶机械,有机和无机化工,清洗消毒高温灭菌,水处理等行业,适用于介质为水,液体,中性气体,水蒸汽,轻微腐蚀性气体及液体,与电磁阀及其他阀门相比,具有投资经济,使用安全,免维护,寿命长的特点。
控制形式 直动式 阀体 不锈钢CF8M
结构 角座阀 阀芯材料 不锈钢
接口 G1/2-G2 阀座密封 PTEF
粘度 600mm2/s 活塞密封 FKM/NBR
介质温度 PTFE:-10℃~+180℃ 安装 任何位置
环境温度 -10℃~+60℃ 控制介质 空气 中性 气体 蒸汽



快装式气动角座阀零件表
名称 材料 名称 材料
阀体 CF8M 锁紧螺母 Hpb59-1
六角螺母 1Cr18Ni9Ti 指示杆 Hpb59-1
阀芯密封垫 PTFE 常闭弹簧 65Mn-D
阀芯体 OCr178Ni12Mo2 缸体 CF8M
阀体密封垫 FKM 顶盖 PC
连接 CF8M Y型圈 FKM
阀杆 OCr178Ni12Mo2 O型圈 NBR
阀杆密封套 PTFE 阀盖 CF8M
阀杆密封圈 PTFE 含油轴承
压紧密封垫 PTFE 垫圈 Hpb59-1
弹簧挡圈   活塞环 FKM
密封弹簧 65Mn-D 活塞 Hpb59-1

快装式气动角座阀数据表格



快装式气动角座阀结构图

DN L L1 L2 H D 执行器
15 180 120 64 137 50.5 50
20 185 140 64 145 50.5 50
25 210 160 80 173 50.5 63
32 240 176 80 210 50.5 63
40 250 190 80 260 50.5 63
50 330 210 100 301 64 80

快装式气动角座阀参数

接口
英寸
内孔
mm
KV值
m3/h
最大工作
压力(bar)
要求最小
气源压力(bar)
执行机构
尺寸mm
流向
G3/8 13 3.7 0-16 4.0 40 阀座上方
G1/2 13 4.2 0-16 2.7 50 阀座上方
G3/4 20 8.0 0-16 2.7 50 阀座上方
G1 25 19.0 0-16 2.0 63 阀座上方
G11/4 32 27.5 0-16 2.0 63 阀座上方
G11/2 40 42.0 0-16 2.0 63 阀座上方
G2 50 52.0 0-16 2.0 63 阀座上方
G21/2 65 77.0 0-14 1.6 80 阀座上方

快装式气动角座阀安装:

安装位置:任意
→在阀体外侧所附的箭头代表介质流动的方向,安装时请遵循
安装过程:
→ 连接阀门到管道,确保阀体所附箭头与流体方一致。
→ 焊接式阀门安装:焊接时请先将执行器卸离阀体。
→ 螺纹式阀门安装:可按照用户要求提前卸离或不需卸离执行器。
拆卸:
拆卸前首先确保对阀门的气压作用已经解除。
安装前需要卸下阀体时,避免用力过大,轻卸。
拆卸后,保护好螺纹、密封面及密封垫。
安装好阀体后,装执行器部分时,注意别漏装密封垫。
安装后,检测阀体与执行器密封是否完好。确保无泄露,方可使用。
