一、机床型号和名称

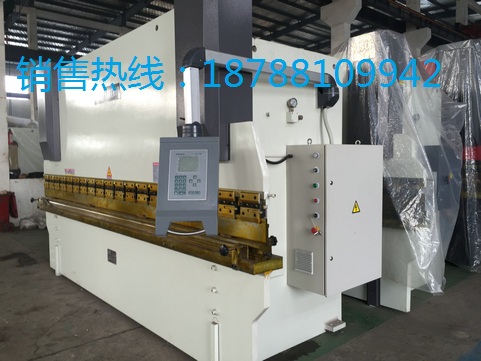

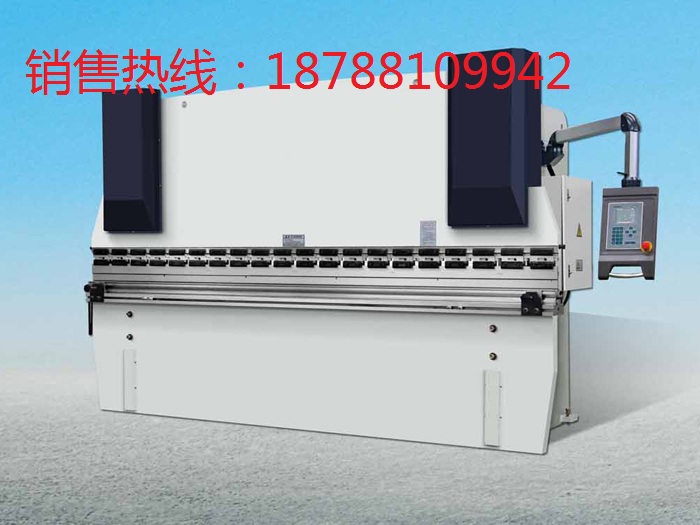

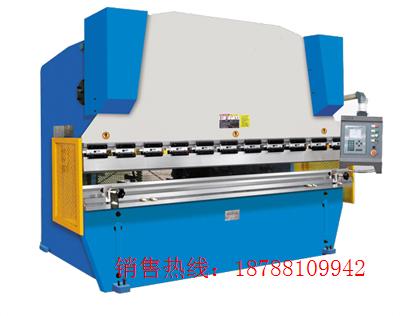

1.型号：WC67Y-100T/4000液压板料折弯机
二、机器的主要结构和点
1、机架采用钢结构件，左、右立板，工作台和压料板焊接成一整体结构，焊后经回火消除其内应力，故整体钢性好，稳定性高。
2、机身、滑块等重要部件均采用ANSYS有限元分析软件进行分析，确保机床的可靠性。
3、液压上传动，平稳可靠。
4、机械档块、扭轴同步，精度高。
5、后挡料距离和滑块行程均是数控系统控制，方便快捷。
6、油缸经过锻造、调质、精磨、镀硬铬等工序，并配进口密封圈，客服漏油现象。
7、液压系统采用油路集成式液压系统，减少管路安装，外观美观简洁。
8、液压元件选用名牌产品，保证机床运行的可靠性和安全性。
9、本机器采用三相系统电源（380V）供电，控制电路电压（220V）由控制变压器提供，执行电路电磁阀所需直流电源（+24V）由变压器和硅整流器提供。
三、主要外购件清单
|
序号 |
名 称 |
供 应 商 |
|
1 |
液压阀 |
太仓工程液压件厂、浙江奉化液压件厂 |
|
2 |
主油缸内密封圈 |
日本华尔卡/日本NOK |
|
3 |
电机 |
皖南电机股份有限公司/山东华力电机股份有限公司 |
|
4 |
油泵 |
上海高压油泵厂/江苏恒源液压有限公司 |
|
5 |
电器 |
苏州西门子、杭州三利、扬州三力等 |
四、本机床设计、制造、检验、安装、采用以下标准
1、GB17120-1997 《锻压机械 安全技术条件》
2、JB5197-91 《折弯机 技术条件》
3、Q/321088 JWB5-1999 《数控折弯机 精度》
